Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Zasady bezpieczeństwa podczas eksploatacji automatu
65
WSKAZÓWKA 2
Sposób ręcznego wyjmowania nieodebranych kondensatorów tantalowych przez operatora jest
opisany w punkcie 3.9.1.3, strona 170.
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Zasady bezpieczeństwa podczas eksploatacji automatu Wydanie 01/2011
66
2.5.3 Zasady bezpieczeństwa przy ręcznym przesuwaniu osi Z na głowicy Twin-
Star
OSTROŻNIE
NIEBEZPIECZEŃSTWO ZMIAŻDŻENIA PRZEZ głowicę TwinStar 2
W żadnym razie nie wolno przesuwać osi Z do dołu ręcznie, chwytając za zderzak zespołu cofa-
jącego. Ze względu na dużą siłę sprężynowania cylindra podczas powrotu zderzaka występuje
niebezpieczeństwo urazu palców. Dotyczy to także wnętrza głowicy TwinStar, gdy tłoczysko
powraca do położenia wyjściowego.
2

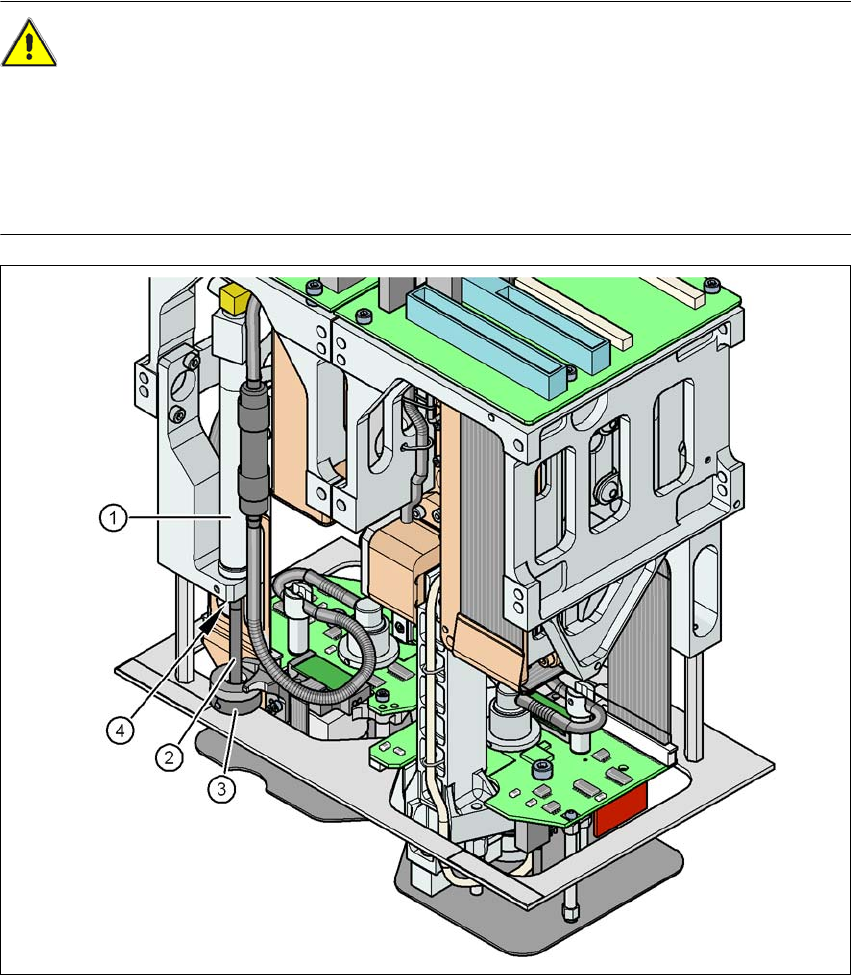

Rys. 2.5 - 2 Niebezpieczeństwo zmiażdżenia przez zespół cofający na głowicy TwinStar
(1) Zespół cofający, cylinder pneumatyczny
(2) Tłoczysko
(3) Zderzak zespołu cofającego
(4) Miejsce grożące zmiażdżeniem palców
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Zasady bezpieczeństwa podczas eksploatacji automatu
67
2.5.4 Zasady bezpieczeństwa obsługi kamer do podzespołów na głowicy
TwinStar przy wymianie głowicy uzbrajającej
OSTRZEŻENIE 2
Po wymianie głowicy uzbrajającej TwinStar na SpeedStar konieczne jest zdemontowanie kamer
do podzespołów (stacjonarne P&P, typ 33, 55 x 45, i typ 25, 16 x 16) głowicy TwinStar, w prze-
ciwnym razie głowica SpeedStar będzie się zderzać z obudowami kamer.
2

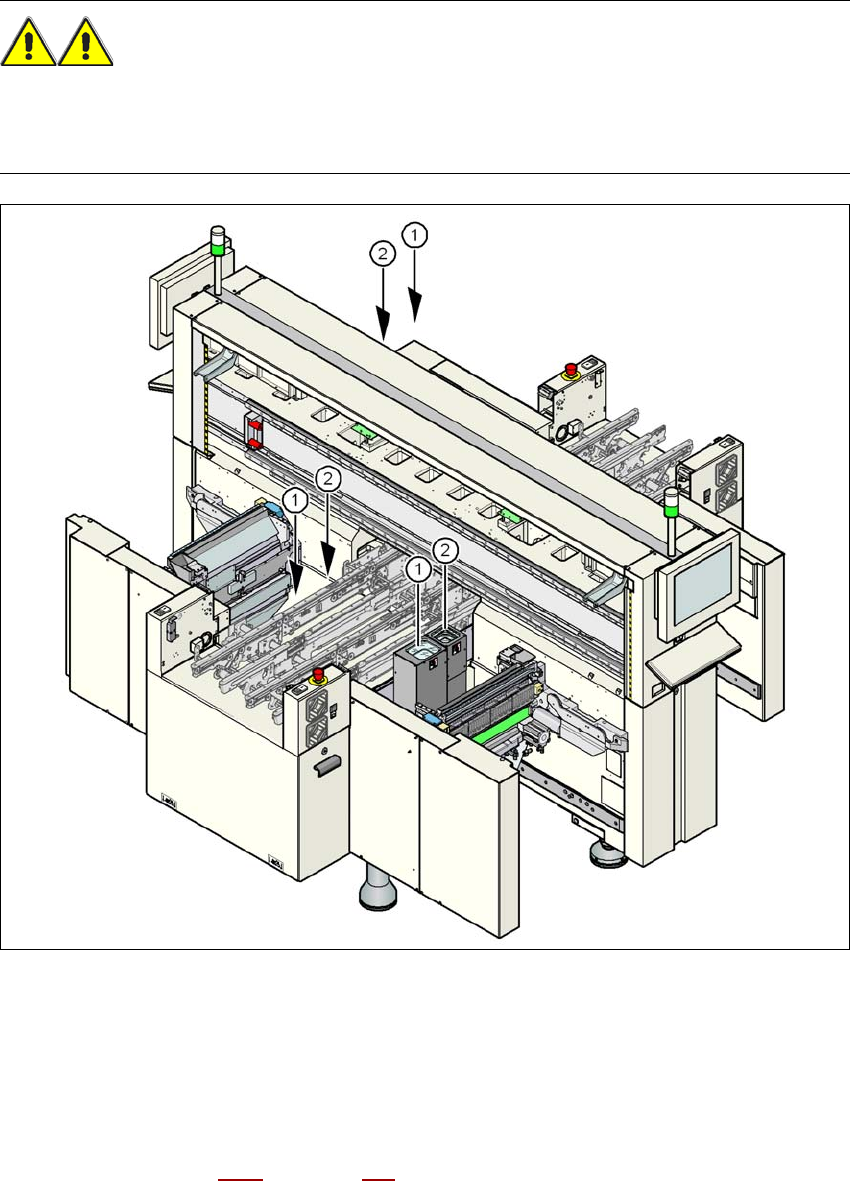

Rys. 2.5 - 3 Zasady bezpieczeństwa obsługi modułów wizyjnych głowicy TwinStar przy wymianie głowicy
uzbrajającej
(1) Pozycja montażowa, kamera do podzespołów (stacjonarna, P&P (typ 33) 55 x 45) na przy-
kładzie automatu X3
(2) Pozycja montażowa, kamera do podzespołów (stacjonarna, P&P (typ 25) 16 x 16) na przy-
kładzie automatu X3
Pozycje montażowe dla wszystkich automatów uzbrajających z serii SIPLACE X są przed-
stawione w punkcie 3.8.2
, od strony 162. 2
