Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Zasady bezpieczeństwa podczas eksploatacji automatu Wydanie 01/2011
68
2.5.5 Zasady bezpieczeństwa przy dokowaniu i odłączaniu wózka do podzespo-
łów
OSTRZEŻENIE
Ze względu na bezpieczeństwo wypadkowe (niebezpieczeństwo zmiażdżenia) wózek na podze-
społy może być dokowany lub odłączany tylko przez jedną osobę.
2

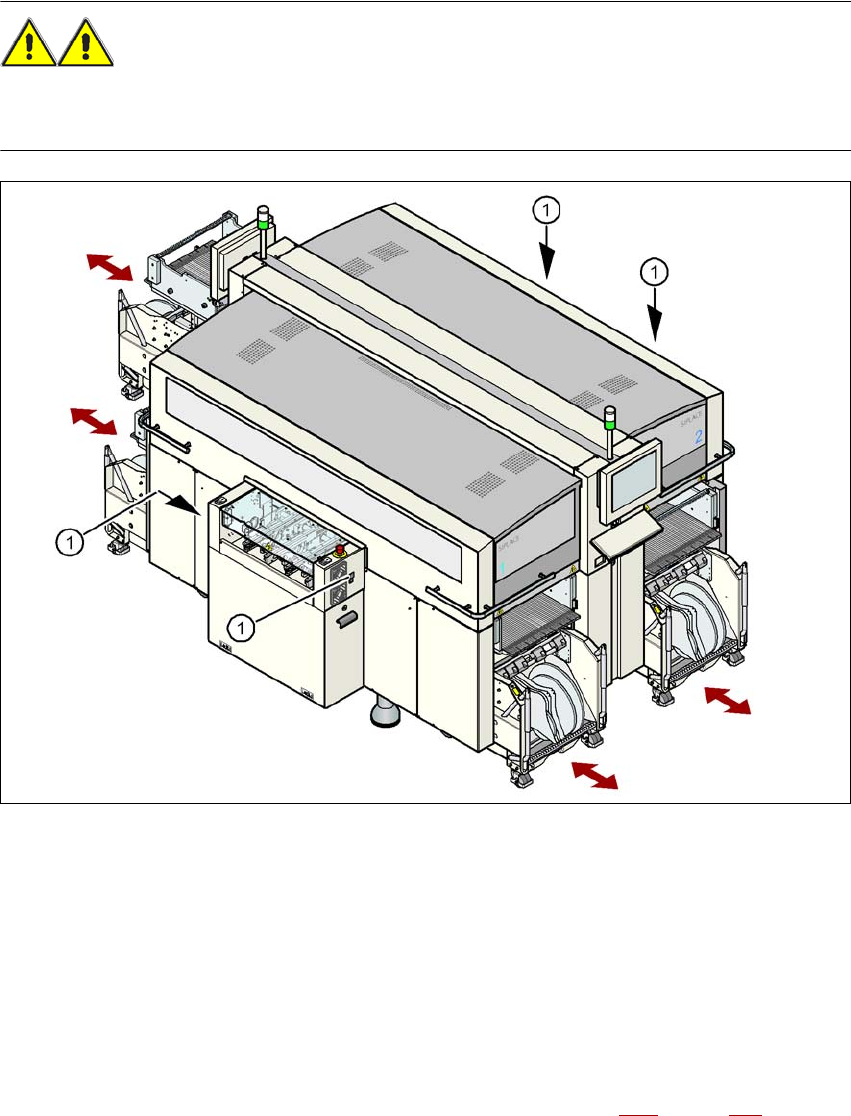

Rys. 2.5 - 4 Przyciski po stronie wejściowej i wyjściowej do dokowania i odłączania wózka na podzespoły
2
(1) Przyciski po stronie wejściowej i wyjściowej do dokowania i odłączania wózka na podzespoły
2
Koncepcja bezpieczeństwa przy wymianie wózka na podzespoły naciskanie przez operatora
przycisku (poz. 1) po stronie wejściowej i wyjściowej automatu w celu dokowania lub odłączania
wózka na podzespoły. Zapewnia to, że w trakcie dokowania lub odłączania operator będzie za-
wsze stał z boku automatu. Dodatkowo dokowanie wózka na podzespoły jest możliwe tylko przy
zamkniętych kołpakach ochronnych.
Dokowanie i rozłączanie wózka na podzespoły jest opisane w punkcie 5.15
, strona 344. Koniecz-
nie przestrzegaj wskazówek podanych w tym punkcie.
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Zasady bezpieczeństwa podczas eksploatacji automatu
69
2.5.6 Wskazówka dotycząca bezpieczeństwa ESD automatu
Używaj wyłącznie pipet oznakowanych jako przewodzące. Tylko w ten sposób można zapewnić
bezpieczeństwo ESD automatu.
2.5.7 Zasady bezpieczeństwa przy opróżnianiu pojemnika na pasy odpadowe
W celu opróżnienia pojemnik na pasy odpadowe musi zostać wyjęty z wózka na podzespoły. Ist-
nieje przy tym niebezpieczeństwo przytrzaśnięcia kciuka. Aby tego uniknąć, przestrzegaj zasad
bezpieczeństwa opisanych w punkcie 5.8.2
, strona 322.
2.5.8 Zasady bezpieczeństwa przy prawidłowym zakładaniu pojemników
zrzutowych
Przestrzegaj poniższych wskazówek, aby uniknąć niebezpieczeństwa kolizji między głowicą
uzbrajającą i pojemnikiem zrzutowym na podzespoły lub pipety.
→ Dopilnuj, aby pojemnik zrzutowy był prawidłowo osadzony w zamocowaniu.
→ Sprawdź, czy pojemnik zrzutowy nie wystaje poza zamocowanie.
WSKAZÓWKA 2
Do każdego pojemnika zrzutowego można dodatkowo zainstalować czujnik (patrz punkt 6.4
,
strona 403), sygnalizujący prawidłowe położenie pojemnika zrzutowego.
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Zasady bezpieczeństwa podczas eksploatacji automatu Wydanie 01/2011
70
2.5.9 Wysokie temperatury na głowicy uzbrajającej C&P20- przy pracy ciągłej
2

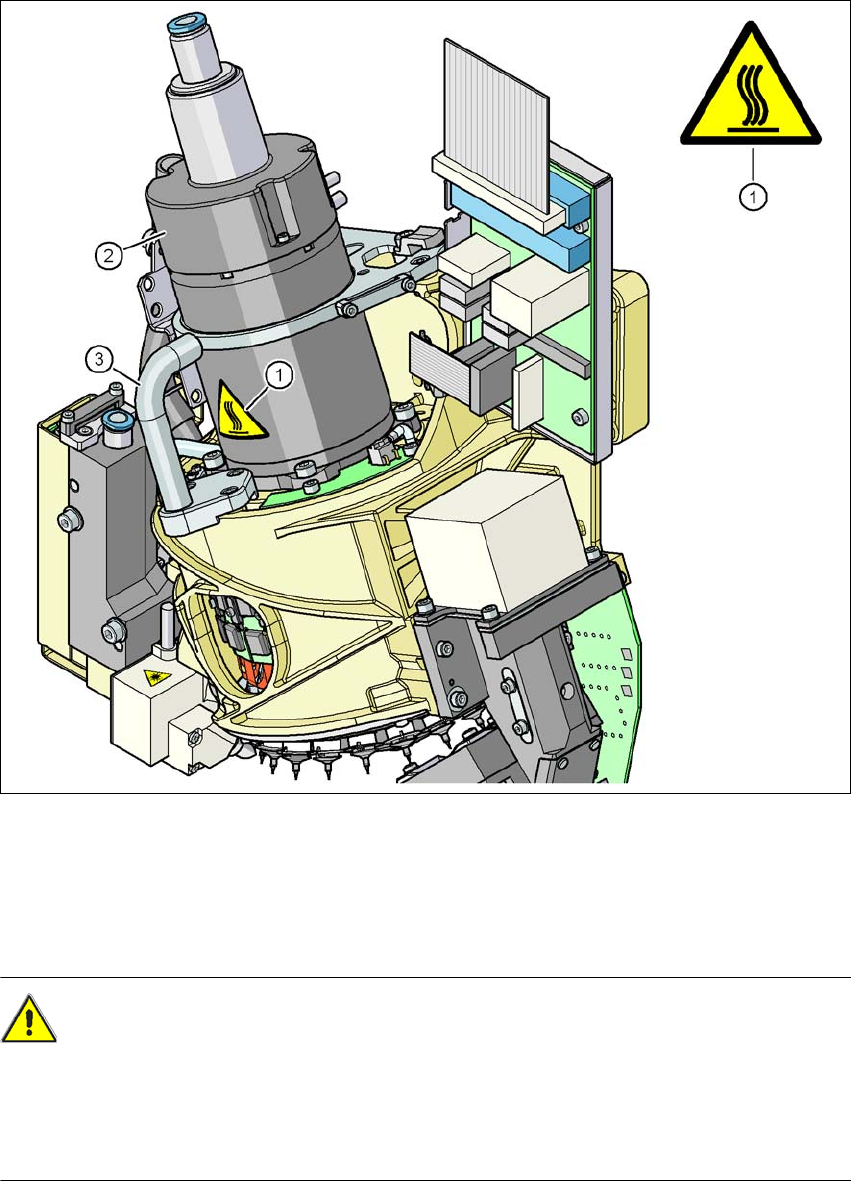

Rys. 2.5 - 5 Wysokie temperatury na głowicy SpeedStar (C&P20) przy pracy ciągłej
(1) Tabliczka informacyjna temperatury, nr kat. 03031926-01
(2) Obudowa silnika gwiazdowego
(3) Uchwyt
OSTROŻNIE
WYSOKIE TEMPERATURY 2
Przy pracy ciągłej i temperaturze otoczenia przekraczającej 22°C obudowa silnika gwiazdowego
i uchwyt na głowicy uzbrajającej mogą mieć na powierzchni wysoką temperaturę. Zachowaj
ostrożność przy dotykaniu części.
