Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Urządzenia zabezpieczające Wydanie 01/2011
72
2.6 Urządzenia zabezpieczające
2.6.1 Kołpaki ochronne
2

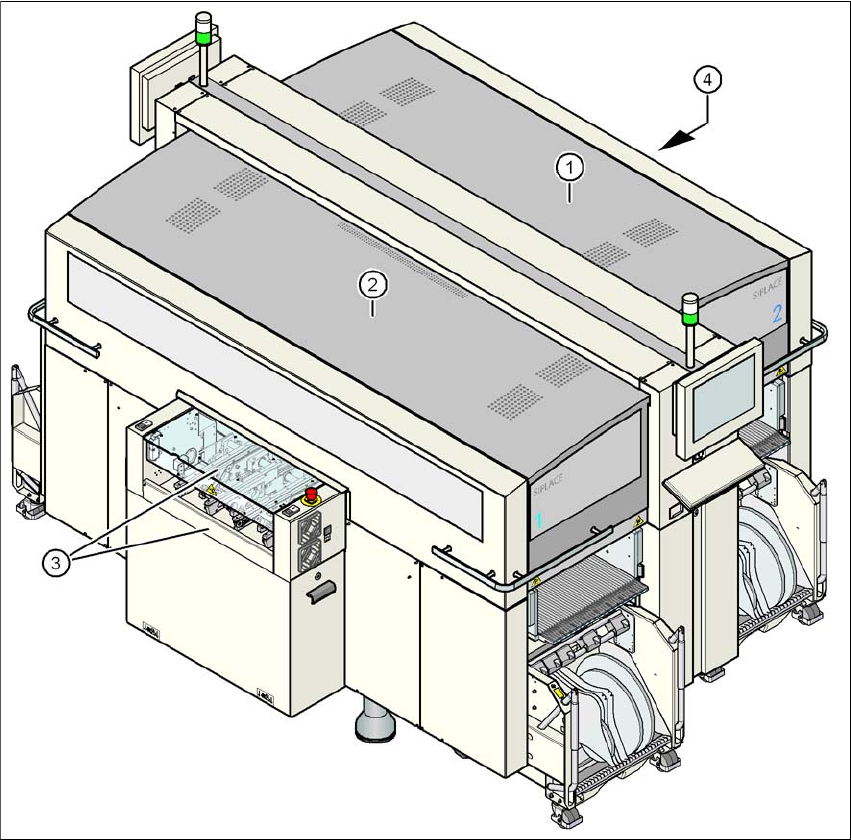

Rys. 2.6 - 1 Kołpaki ochronne
(1) Kołpak ochronny, krótki
(2) Kołpak ochronny, długi
(3) Klapa osłaniająca i zabezpieczenie na taśmie załadowczej
(4) Klapa osłaniająca i zabezpieczenie na taśmie odbiorczej
2
Zakres ruchu portali jest osłonięty dwoma odchylanymi do góry kołpakami ochronnymi (poz. 1 i
2). Zadaniem tarcz bocznych jest uniemożliwienie dostępu do wnętrza automatu z boku. Obie
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Urządzenia zabezpieczające
73
klapy osłaniające (poz. 3 i 4) nad taśmą załadowczą i odbiorczą transportera płytek drukowanych
zabezpieczają dostęp do transportera płytek drukowanych.
Funkcja 2
Jeżeli jeden z kołpaków ochronnych zostanie odchylony do góry lub jedna z klap osłaniających
na transporterze płytek drukowanych zostanie uniesiona, zasilanie elektryczne osi portali jest na-
tychmiast przerywane. Osie portali zatrzymują się. Na ekranie wyprowadzany jest komunikat "Za-
mknij osłonę".
→ Zamknij kołpaki ochronne i naciśnij jeden z przycisków START (poz. 1 na rys. 2.6 - 2
), aby
kontynuować uzbrajanie.
2

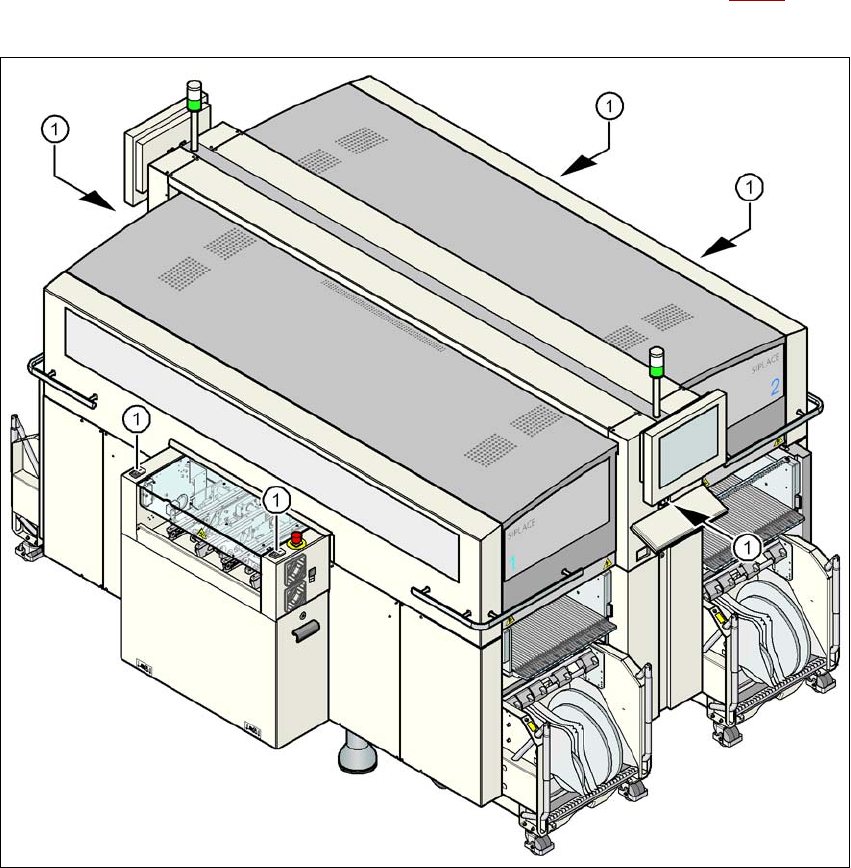

Rys. 2.6 - 2 Usytuowanie przycisków START (białych) na automacie
(1) Przycisk START (biały) na automacie
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Urządzenia zabezpieczające Wydanie 01/2011
74
2.6.2 Przełączniki i przyciski na automacie
2.6.2.1 Położenie przełączników i przycisków na automacie
2

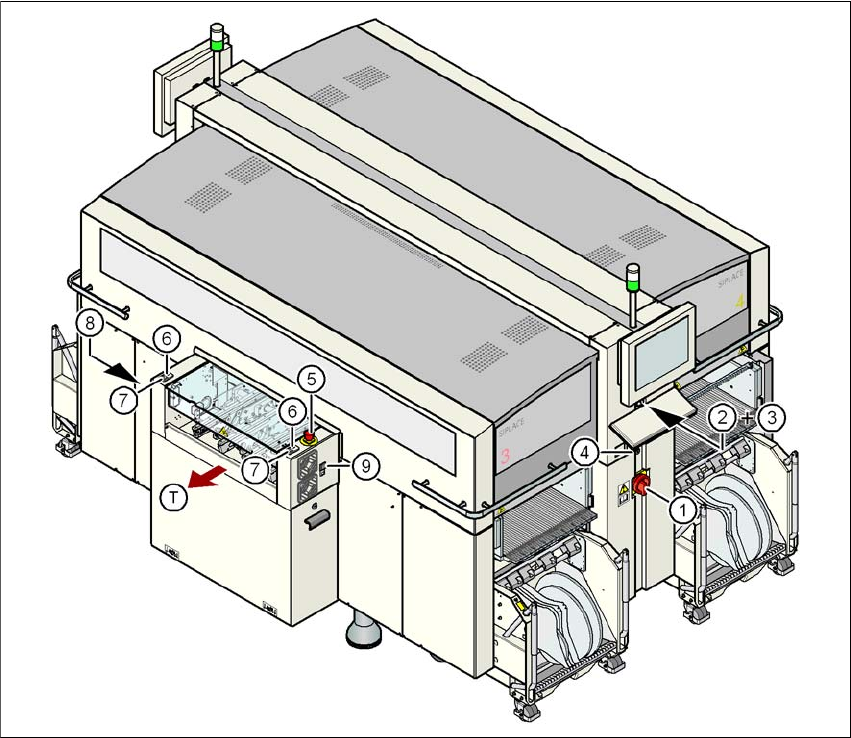

Rys. 2.6 - 3 Rozmieszczenie przełączników i przycisków - widok na stronę wyjściową płytki drukowanej
(1) Wyłącznik główny
(2) Przycisk STOP (czarny) na panelu obsługowym po stronie zasilania prądowego
(3) Przycisk START (biały) na panelu obsługowym po stronie zasilania prądowego
(4) Licznik podzespołów na panelu obsługowym po stronie zasilania prądowego
(5) Przycisk ZATRZYMANIA AWARYJNEGO po stronie załadowczej
(6) Przycisk START (biały) po stronie załadowczej
(7) Przycisk STOP (czarny) po stronie załadowczej
(8) Przycisk (czarny) do dokowania i odłączania wózka do podzespołów, stanowisko 2
(9) Przycisk (czarny) do dokowania i odłączania wózka do podzespołów, stanowisko 3
(T) Kierunek transporterze płytek drukowanych
