Instrukcja eksploatacji S IPLACE seria X Bezpiecze ń stwo eksploatacji Od wersji oprogramowania SR.70x.xx Urz ą dzenia zabezpieczaj ą ce Wydanie 01/2011 76 2.6.2.2 Usytuowanie wy łą czników ochronnych na automacie 2 Rys.…
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Urządzenia zabezpieczające
75
2

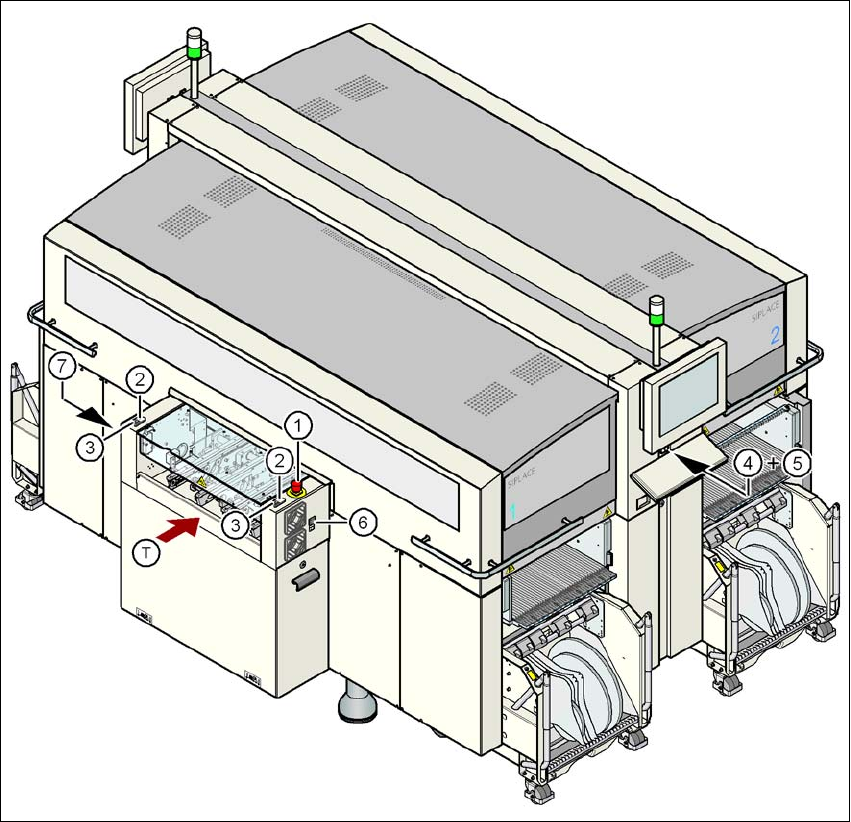

Rys. 2.6 - 4 Rozmieszczenie przełączników i przycisków - widok na stronę wyjściową płytki drukowanej
(1) Przycisk ZATRZYMANIA AWARYJNEGO po stronie wejściowej
(2) Przycisk START (biały) po stronie wejściowej
(3) Przycisk STOP (czarny) po stronie wejściowej
(4) Przycisk START (biały) na panelu obsługowym po stronie zespołu pneumatycznego
(5) Przycisk STOP (czarny) na panelu obsługowym po stronie zespołu pneumatycznego
(6) Przycisk (czarny) do dokowania i odłączania wózka do podzespołów, stanowisko 1
(7) Przycisk (czarny) do dokowania i odłączania wózka do podzespołów, stanowisko 4
(T) Kierunek transportu płytek drukowanych
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Urządzenia zabezpieczające Wydanie 01/2011
76
2.6.2.2 Usytuowanie wyłączników ochronnych na automacie
2
Rys. 2.6 - 5 Usytuowanie wyłączników ochronnych na automacie
2
(1) Wyłącznik kołpaka ochronnego, stanowisko 1
(2) Wyłącznik kołpaka ochronnego, stanowisko 2
(3) Wyłącznik kołpaka ochronnego, stanowisko 3
(4) Wyłącznik kołpaka ochronnego, stanowisko 4
(5) Wyłączniki ochronne do klapy osłaniającej po stronie wejściowej transportera płytek druko-
wanych
(6) Wyłączniki ochronne do klapy osłaniającej po stronie wejściowej transportera płytek druko-
wanych
(T) Kierunek transportu płytek drukowanych
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Urządzenia zabezpieczające
77
2.6.2.3 Opis funkcji
Wyłącznik główny w pozycji WYŁ. (patrz poz. 1 na rys. 2.6 - 3
, strona 74) 2
Wyłącznik główny odłącza od sieci trzy fazy L1, L2 i L3.
OSTRZEŻENIE
Mimo wyłączenia instalacji wyłącznikiem głównym wymienione komponenty nadal znajdują się
pod niebezpiecznym napięciem:
– Zaciski kablowe L1, L2 i L3 wyłącznika głównego Q1
– Filtr sieciowy Z1
– Gniazdko serwisowe X102
– Bezpiecznik automatyczny F1 gniazdka serwisowego
– Wszystkie żyły, które przewodzą prąd także przy wyłączonym wyłączniku głównym, mają ko-
lor brązowy.
→ Nieprawidłowe obchodzenie się z automatami może doprowadzić do śmierci lub ciężkiego
uszkodzenia ciała a także do znacznych szkód materialnych.
→ Dlatego koniecznie przestrzegaj obowiązujących przepisów bezpieczeństwa i norm DIN
(zwłaszcza DIN EN 60 204, część 1) i odnośnych przepisów, obowiązujących w Twoim kraju.
→ Tylko odpowiednio wykwalifikowanemu i przeszkolonemu personelowi wolno otwierać drzwi
ochronne układu zasilania elektrycznego.
Wyłącznik główny w pozycji WŁ. 2
Po włączeniu wyłącznika głównego uruchamiany jest komputer sterujący i sterownik maszyny.
Udostępniane są wszystkie napięcia zasilające z wyjątkiem napięć obwodów pośrednich dla osi
portali (250 V-) i osi gwiazdowych (145 V-).
Przycisk STOP czarny (poz. 2 i 7 na rys. 2.6 - 3, strona 74 i poz. 3 i 5 na rys. 2.6 - 4, strona 75)2
Tymi przyciskami można zatrzymać automat.
Przycisk START biały (poz. 3 i 6 na rys. 2.6 - 3, strona 74 i poz. 2 i 4 na rys. 2.6 - 4, strona 75)2
Po włączeniu wyłącznika głównego operator jest wzywany do wciśnięcia przycisku START, aby
uruchomić automat w celu wykonywania zleceń uzbrajania. Takie same wezwanie jest wyświet-
lane, jeżeli otworzysz kołpaki ochronne lub przytrzymasz wciśnięty przycisk ZATRZYMANIA
AWARYJNEGO.
Licznik podzespołów (poz. 4 na rys. 2.6 - 3, strona 74) 2
Można tu odczytać liczbę zamontowanych podzespołów.
