Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Urządzenia zabezpieczające
79
2.6.3 Usytuowanie zespołu styczników i gniazdka serwisowego
2

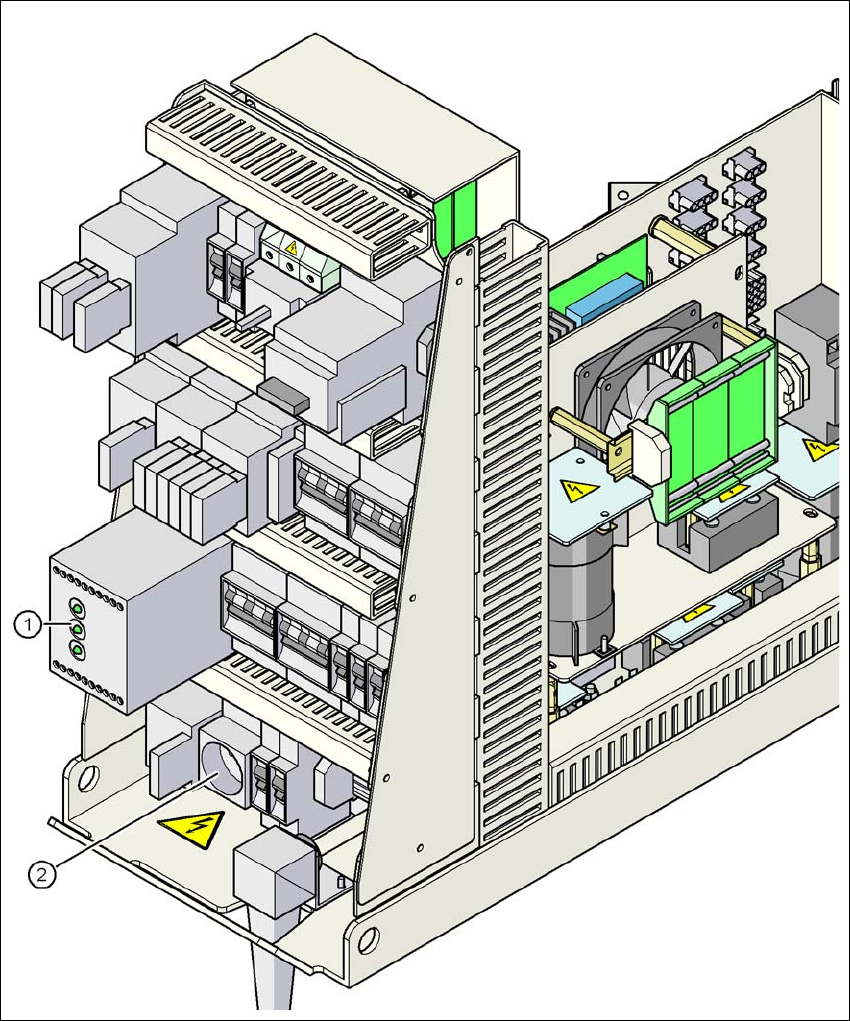

Rys. 2.6 - 6 Usytuowanie zespołu styczników i gniazdka serwisowego
2
(1) Zespół styczników
(2) Gniazdko serwisowe
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Urządzenia zabezpieczające Wydanie 01/2011
80
Zespół styczników 3TK2806 (poz. 1 na rys. 2.6 - 6, strona 79) 2
Zespół styczników znajduje się na panelu zasilania elektrycznego. Jest wykorzystywany przez
układy ZATRZYMANIA AWARYJNEGO i urządzenia zabezpieczające.
Do uaktywnienia zespołu styczników muszą być spełnione trzy warunki.
– Musi zostać wygenerowany sygnał "Zwolnienie programowe".
–Pętla ZATRZYMANIA AWARYJNEGO musi być zamknięta.
–Musi być wciśnięty przycisk START.
Na przedniej płycie zespołu styczników znajdują się trzy zielone diody LED stanowiące wskaźniki
pracy (patrz rys. 2.6 - 7
, strona 81):
– Dioda LED "Sieć" informuje o obecności napięcia.
– Diody LED "Kanał 1" i "Kanał 2" świecą po wciśnięciu przycisku START, gdy pętla ZATRZY-
MANIA AWARYJNEGO jest zamknięta i żaden z obwodów sygnalizacji nie sygnalizuje stanu
błędu.
Gniazdko serwisowe (poz. 2 na rys. 2.6 - 6, strona 79) 2
Gniazdko serwisowe jest umieszczone na panelu zasilania elektrycznego i zabezpieczone osło-
ną. Może być wykorzystane, jeżeli automat ma 5-żyłowe połączenie (L1, L2, L3, N i PE) z siecią
zasilającą. Jeżeli połączenie z siecią jest 4-żyłowe, np. bez żyły N - gniazdo to nie może być wy-
korzystane.
OSTRZEŻENIE 2
Przestrzega także zasad bezpieczeństwa dotyczących napięć niebezpiecznych, nawet gdy auto-
mat jest wyłączony! (Patrz punkt 2.1.3 od strony 38)
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Urządzenia zabezpieczające
81
2.6.4 Pętle ZATRZYMANIA AWARYJNEGO i obwód sygnalizacji
2.6.4.1 Budowa pętli ZATRZYMANIA AWARYJNEGO
Poniższe zestyki są połączone szeregowo i tworzą pętlę ZATRZYMANIA AWARYJNEGO:
– zestyki zwierne czterech wyłączników kołpaka ochronnego
– zestyki zwierne obu wyłączników ochronnych klap osłaniających nad transporterem płytek
drukowanych
– zestyki zwierne obu przycisków ZATRZYMANIA AWARYJNEGO
– zestyki zwierne klap osłaniających modułu podajnika (opcja)
– zestyki zwierne czterech wózków na podzespoły
–kanały zespołu styczników ZS K6
W pętli ZATRZYMANIA AWARYJNEGO 2 sygnał magistrali CAN obwodu sygnalizacji (patrz
punkt 2.6.4.2
, strona 82) jest doprowadzany do kanału 2 zespołu styczników ZS K6. Gdy pętla
ZATRZYMANIA AWARYJNEGO jest zamknięta a obwód sygnalizacji nie sygnalizuje żadnej nie-
prawidłowej funkcji, oprócz zielonej diody LED kontroli sieci zespołu styczników świecą obie zie-
lone diody LED kanałów 1 i 2.
2
Rys. 2.6 - 7 Sygnałowa dioda LED na zespole styczników
(1) Sieć / Power
(2) Kanał 1 / Channel 1
(3) Kanał 2 / Channel 2
