2.6.5 Zabezpieczenie
2.6.5.1 Zabezpieczenie na stanowiskach wózka do podzespołów, SIPLACE seria X
OSTRZEŻENIE 2
Bezpieczeństwo pracy przy wózkach na podzespoły w automatach serii SIPLACE X jest zagwa-
rantowane, jeżeli co najmniej co drugie wolne stanowisko jest wyposażone w moduł podajnikowy
lub zabezpieczenie (Dummy-Feeder). Także do uzbrajania zamocowania do magazynków
powierzchniowych co drugie wolne stanowisko musi być wyposażone w zabezpieczeni. Inaczej
mówiąc, między dwoma sąsiednimi modułami podajnikowymi albo między modułem podajniko-
wym i zamocowaniem do magazynka powierzchniowego może być najwyżej jedno wolne stano-
wisko.

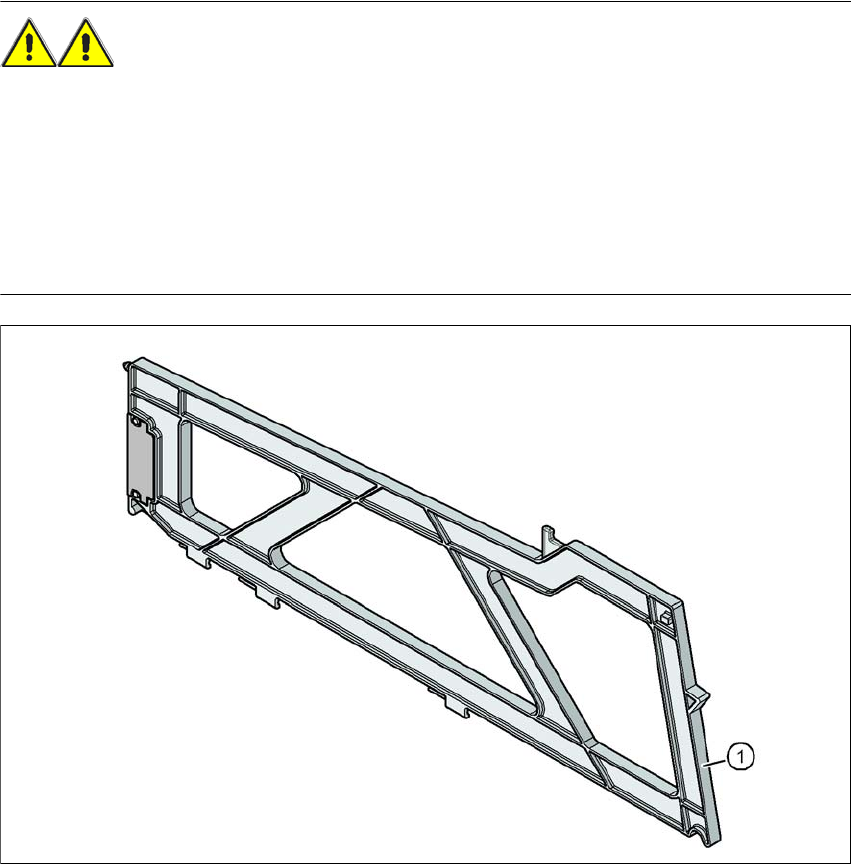

Rys. 2.6 - 9 Zabezpieczenie na stanowiskach wózka do podzespołów, SIPLACE seria X
2
(1) Dummy Feeder SIPLACE X, nr kat. 00141226-xx
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Napięcia obniżone i Czasy rozładowania w automacie
85
2.7 Napięcia obniżone i Czasy rozładowania w auto-
macie
Po wciśnięciu przycisku ZATRZYMANIA AWARYJNEGO lub wyłączeniu automatu napięcia ob-
wodów pośrednich 250 V- dla osi portali lub 145 V- dla osi gwiazdowych są w krótkim czasie re-
dukowane do bezpiecznych napięć obniżonych.
OSTRZEŻENIE 2
Automat jest zasilany napięciem sieciowym 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~,
3x400V~ lub 3x415V~ ± 5%, 50/60Hz. Części urządzenia przewodzą więc napięcia grożące
śmiercią - nawet przy wyłączonym wyłączniku głównym. Nieprawidłowe obchodzenie się z auto-
matem może doprowadzić do śmierci lub ciężkiego uszkodzenia ciała a także do znacznych
szkód materialnych.
→ Dlatego koniecznie przestrzegaj obowiązujących przepisów bezpieczeństwa i norm DIN
(zwłaszcza DIN EN 60 204, część 1).
→ Tylko wykwalifikowany lub przeszkolony personel może otwierać osłonę nad panelem zasi-
lania elektrycznego i panelem osiowym.
2

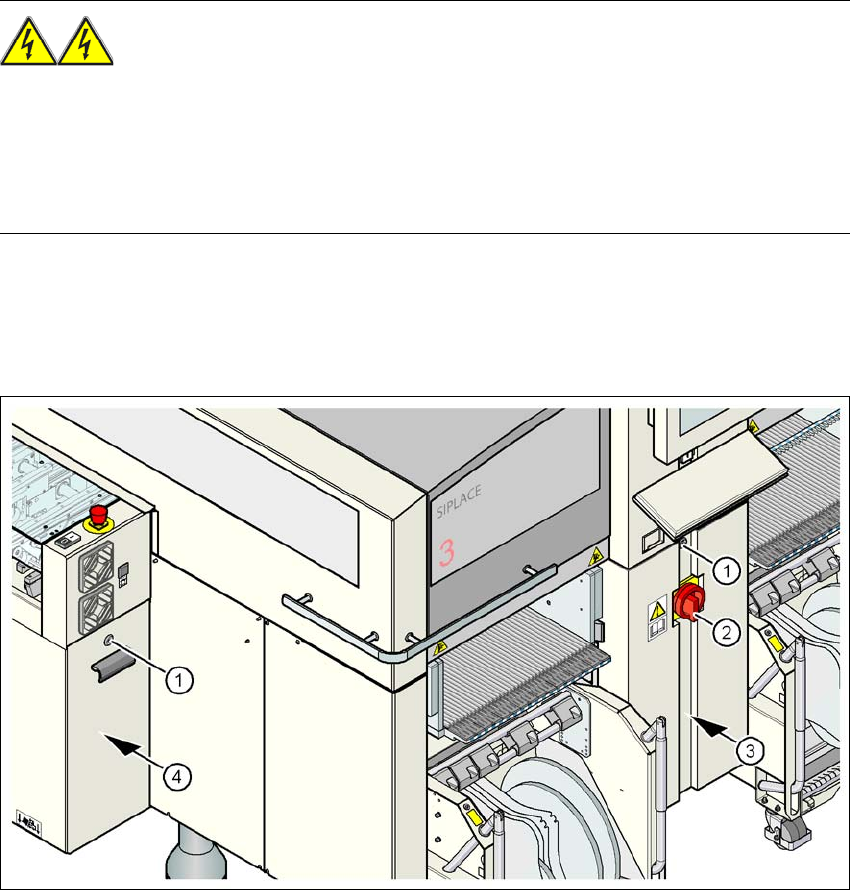

Rys. 2.7 - 1 Panel zasilania elektrycznego
(1) Zamek z ryglem w osłonie
(2) Wyłącznik główny
(3) Panel zasilania elektrycznego za osłoną
(4) Panel osiowy
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Napięcia obniżone i Czasy rozładowania w automacie Wydanie 01/2011
86
Rys. 2.7 - 2 Punkty pomiarowe na panelu zasilania elektrycznego
2
2.7.1 Napięcia robocze, napięcia obniżone i czasy rozładowania po wciśnięciu
przycisku STOPU AWARYJNEGO
2
2
Kołki X11 i X13_1
mierzone względem X12
(GND)
Napięcie przy
pracy w trybie
normalnym
Napięcie obniżone przy
włączonym STOPIE
AWARYJNYM
Czasy
rozładowania
X11 + 250 V- <10 V- 7 s
X13_1 + 145 V- <10 V- 50 s
Kołek X13_4
mierzony względem kołka
X3_7 (-)
Napięcie przy
pracy w trybie
normalnym
Napięcie obniżone przy
włączonym STOPIE
AWARYJNYM
Czasy
rozładowania
X13_4 + 40 V- + 40 V- -
