Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Stan zasilania energetycznego automatu po wyłączeniu wyłącznika głównego Wydanie 01/2011
90
2.9.1 Wyłącznik główny wyłączony - zaciski automatu podłączone do sieci
OSTRZEŻENIE
Mimo wyłączenia instalacji wyłącznikiem głównym wymienione komponenty nadal znajdują się
pod niebezpiecznym napięciem:
– Zaciski kablowe L1, L2 i L3 wyłącznika głównego Q1 (patrz rys. 2.9 - 2
, strona 91)
– Gniazdko serwisowe X102 (patrz rys. 2.9 - 2
, strona 91)
– Bezpiecznik automatyczny F1 do gniazdka serwisowego (patrz rys. 2.9 - 2
, strona 91)
– Filtr sieciowy Z1 (patrz rys. 2.9 - 3
, strona 92)
–Dławik rozładowania L20 z bezpiecznikami F21, F22 i F23 (patrz rys. 2.9 - 3
, strona 92)
– Pole zaciskowe X100 do podłączenia kabla sieciowego (patrz rys. 2.9 - 3
, strona 92)
– Wszystkie żyły, które przewodzą prąd także przy wyłączonym wyłączniku głównym, mają ko-
lor brązowy.
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Stan zasilania energetycznego automatu po wyłączeniu wyłącznika głównego
91
2

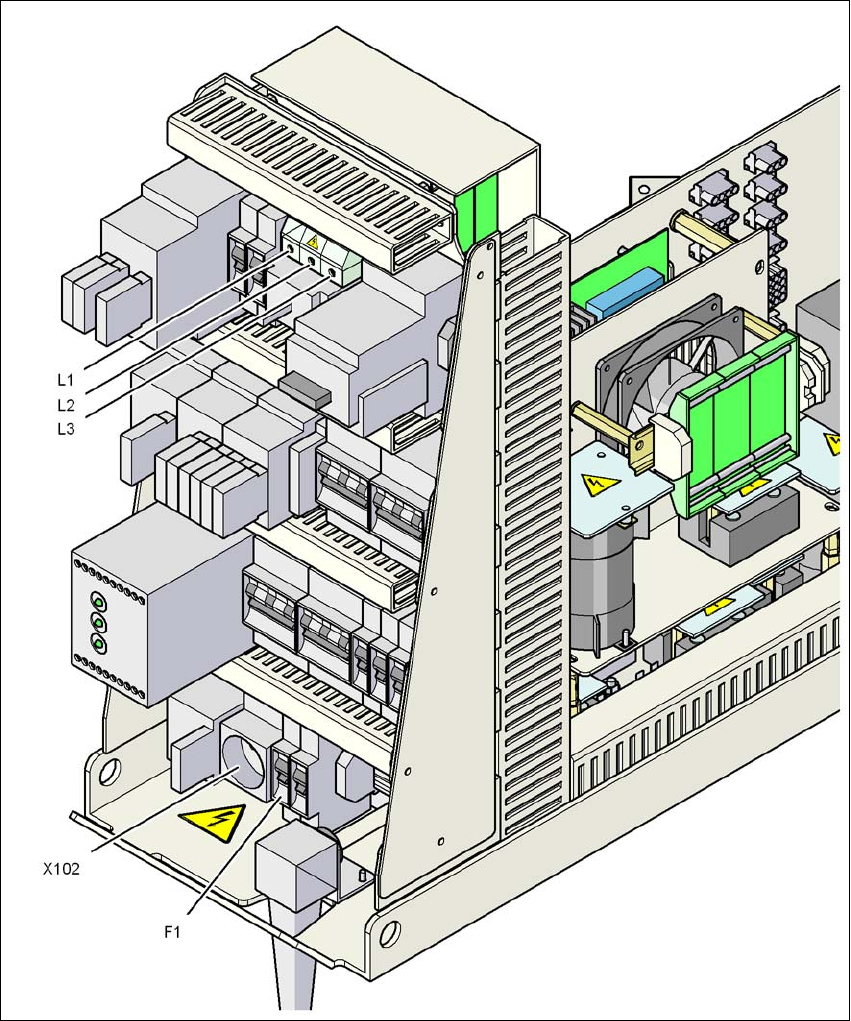

Rys. 2.9 - 2 Panel zasilania elektrycznego, widok z przodu
Q1 Wyłącznik główny
X102 Gniazdko serwisowe
F1 Bezpiecznik gniazdka serwisowego
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Stan zasilania energetycznego automatu po wyłączeniu wyłącznika głównego Wydanie 01/2011
92
2

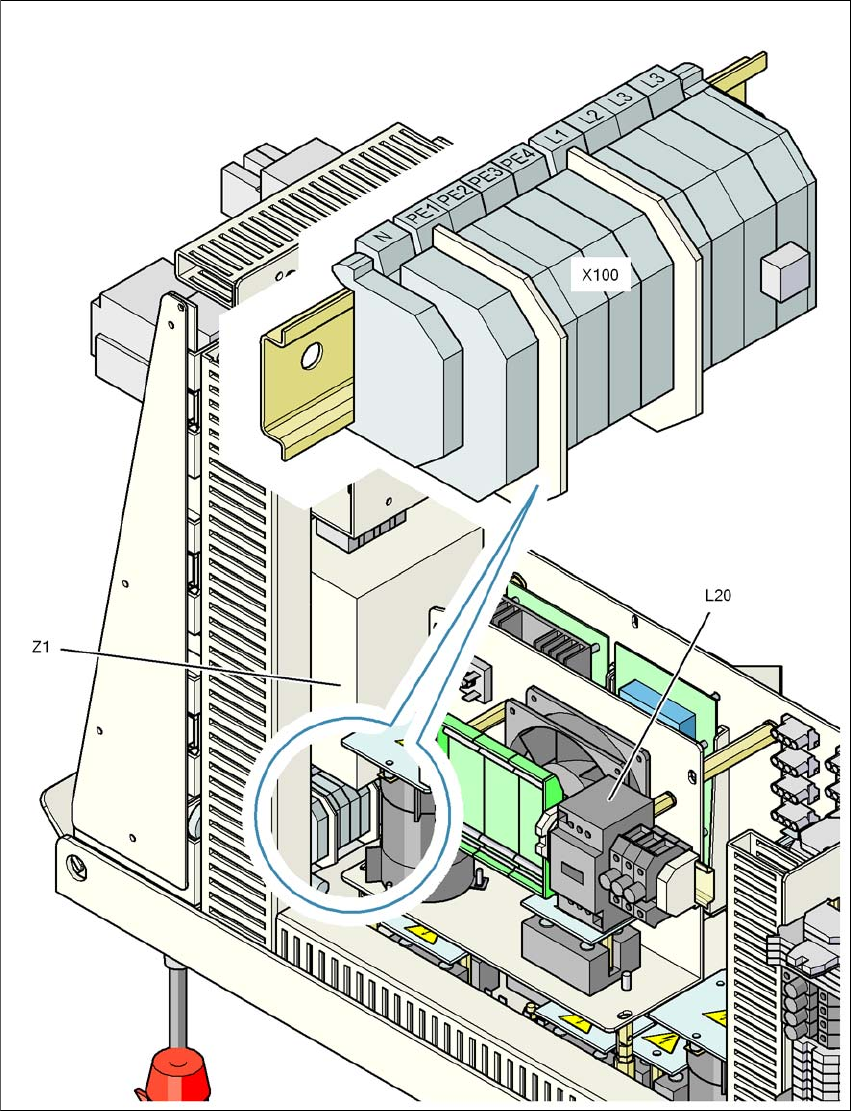

Rys. 2.9 - 3 Panel zasilania elektrycznego, widok z tyłu
X100 Zaciski do podłączenia kabla sieciowego
L20 Dławik rozładowania z bezpiecznikami F21, F22 i F23
Z1 Filtr sieciowy
