Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.3 Misure e peso 109 3.3 Misur e e peso 3.3.1 Dati tecnic i - misu re e peso…
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.2 Valori d'allacciamento A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
108
3.2.2.2 Specificazione dell'aria compressa
3
3
3
3.2.3 Condizioni ambientali
3
3
3
3.2.4 Condizioni ambientali per il confezionamento, il trasporto e lo stoccaggio
3
SIPLACE X2
C&P20A/C&P20A 570 Nl/min
C&P20A/C&P12 560 Nl/min
C&P20A/C&P6 560 Nl/min
Pressione d’esercizio 0,48 MPa ± 0,025 MPa (4,8 bar ± 0,25 bar)
a) a condizioni atmosferiche normali a 20°C e 1013 hPa
b) consumo d'aria medio durante il montaggio
Dimensioni massime delle parti secondo lo spessore, basate sulla ISO/DIS 8573-1 (classe 1)
Dimensioni delle parti 0,1 μm
Spessore delle parti 0,1 mg/m³
Contenuto massimo d'olio (classe 1) Spessore delle parti 0,01 mg/m³
Punto di rugiada a pressione (classe 4) Punto di rugiada + 3°
Intervallo di temperatura da + 15°C a + 35°C
Umidità relativa dell'aria da 30% a 90% a 20°C
Pressione ambiente > 750 mbar (corrisponde a 2.500 m sul livello del mare)
Intervallo di temperatura da -25°C a + 55°C
Umidità relativa dell'aria fino a 95%
Pressione ambiente fino a 3000 m d'altezza senza compensazione della pres-
sione
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.3 Misure e peso
109
3.3 Misure e peso
3.3.1 Dati tecnici - misure e peso
Larghezza dei dispositivi automatici
Con i due set d'installazione 2380 mm
Con un set d'installazione 2103 mm
Senza set d'installazione 1826 mm
Larghezza dei dispositivi automatici
X4 con carrelli CO agganciati (posti 1 + 4)
X4 con carrelli CO agganciati (posti 2 + 3)
X3 con carrelli CO agganciati (posti 1 + 4)
X3 con carrelli CO agganciati (posti 2 + 3)
X2 con carrelli CO agganciati (posti 1 + 4)
X2 con carrelli CO agganciati (posti 2 + 3)
Incl. monitor
Con tastiere
2815 mm
2815 mm
2815 mm
2395 mm
2395 mm
2395 mm
2766 mm
2804 mm
Altezza dei dispositivi automatici
Con lampada spia
Con cappe di protezione aperte
max. 1863 mm
1990 mm (altezza trasporto CS: 830 mm)
2060 mm (altezza trasporto CS: 900 mm)
2090 mm (altezza trasporto CS: 930 mm)
2112 mm (altezza trasporto CS: 950 mm)
Libertà del pavimento dei dispositivi automatici 120 mm (altezza trasporto CS: 830 mm)
190 mm (altezza trasporto CS: 900 mm)
220 mm (altezza trasporto CS: 930 mm)
240 mm (altezza trasporto CS: 950 mm)
peso dei dispositivi automatici
X4 (macchina con carrelli CO)
X4 (allestimento completo con caricatori)
X3 (macchina con carrelli CO)
X3 (allestimento completo con caricatori)
X2 (macchina con carrelli CO)
X2 (allestimento completo con caricatori)
3880 kg
4255 kg
3790 kg
4171 kg
3705 kg
4086 kg
Superficie di appoggio dei dispositivi automatici
X4, X3 e X2 6,70 m²
Densità di carico dei dispositivi automatici
a
a) Nel calcolo della densità di carico si è tenuto conto di uno spazio di lavoro aggiuntivo di 0,5 m su ogni lato
della macchina.
X4
X3
X2
5,98 kN/m²
5,84 kN/m²
6,20 kN/m²
Numero dei piedi della macchina 6
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.3 Misure e peso A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
110
3.3.2 Misure
3.3.2.1 Misure del dispositivo automatico X4
3
3
3
3

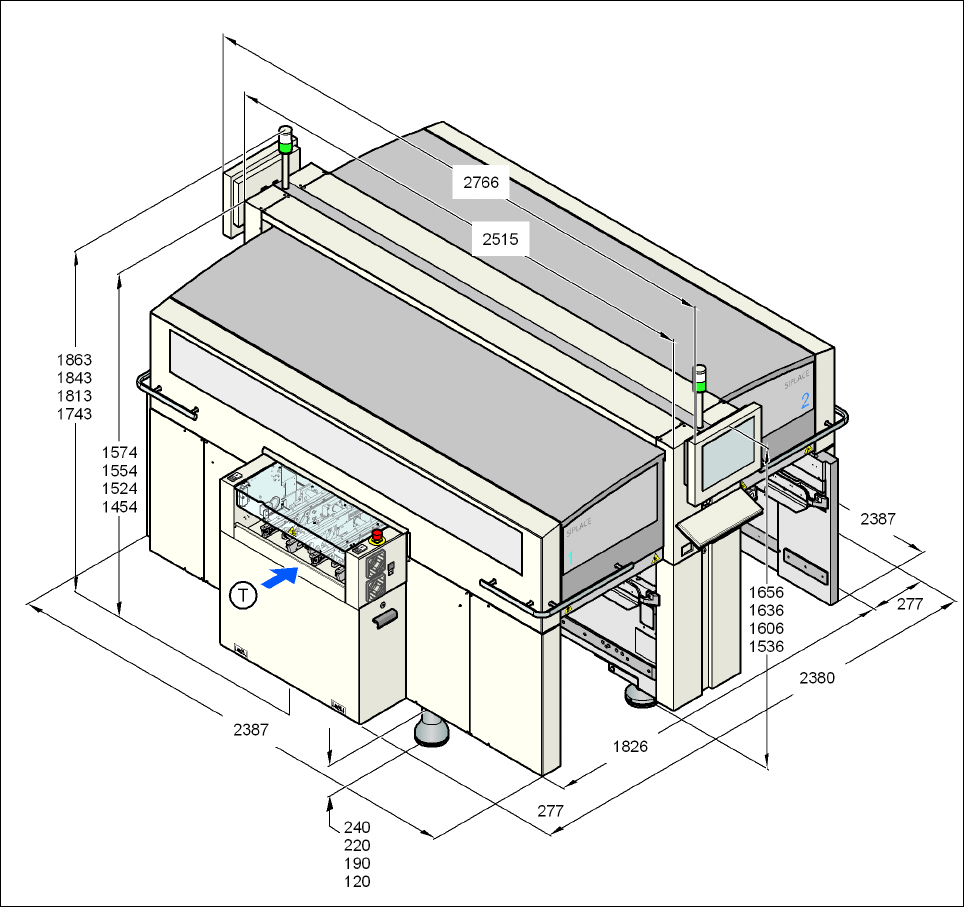

Fig. 3.3 - 1 Misure del dispositivo automatico X4 (macchina base) in millimetri
3
(T) Direzione di trasporto circuito stampato
