Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.3 Misure e peso 111 3.3.2.2 Misure del di spositivo automa tico X3 3 3 3 3 …
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.3 Misure e peso A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
110
3.3.2 Misure
3.3.2.1 Misure del dispositivo automatico X4
3
3
3
3
Fig. 3.3 - 1 Misure del dispositivo automatico X4 (macchina base) in millimetri
3
(T) Direzione di trasporto circuito stampato
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.3 Misure e peso
111
3.3.2.2 Misure del dispositivo automatico X3
3
3
3
3

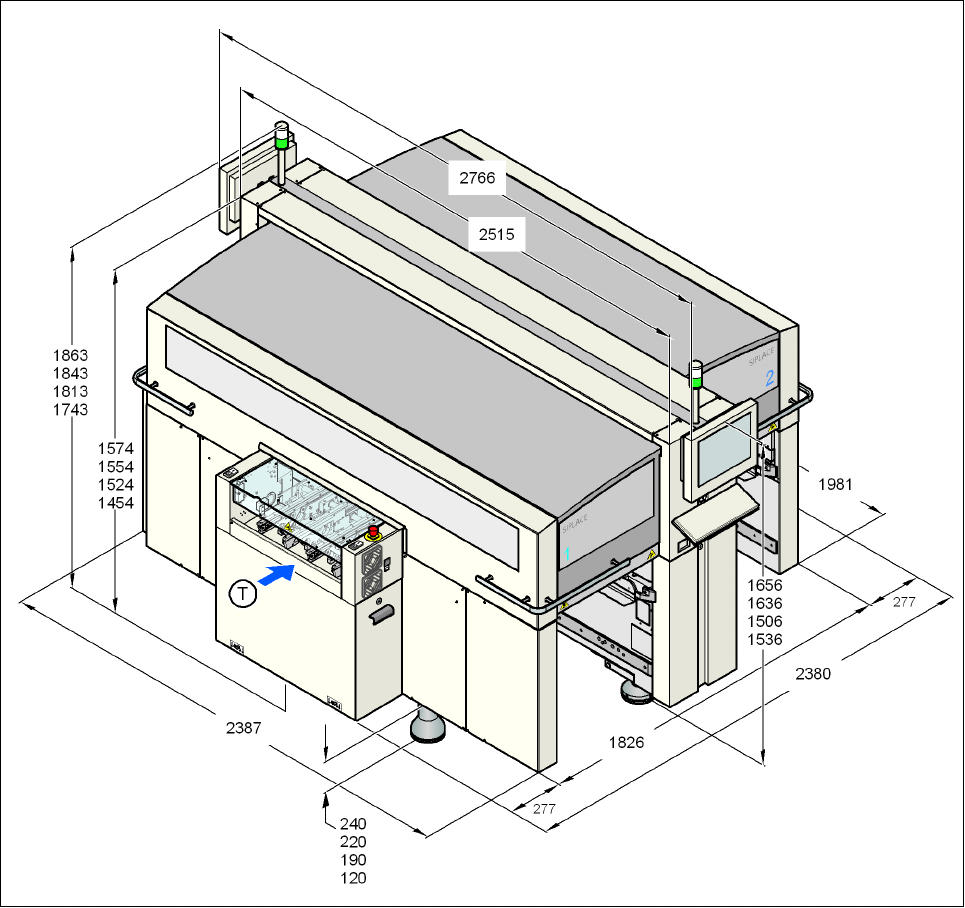

Fig. 3.3 - 2 Misure del dispositivo automatico X3 (macchina base) in millimetri
3
(T) Direzione di trasporto circuito stampato
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.3 Misure e peso A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
112
3.3.2.3 Misure del dispositivo automatico X2
3
3
3
3
3
Fig. 3.3 - 3 Misure del dispositivo automatico X2 (macchina base) in millimetri
(T) Direzione di trasporto circuito stampato
