Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.3 Misure e peso 113 3.3.3 Altezza della capp a di protezione aper t a 3 3 3…
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.3 Misure e peso A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
112
3.3.2.3 Misure del dispositivo automatico X2
3
3
3
3
3

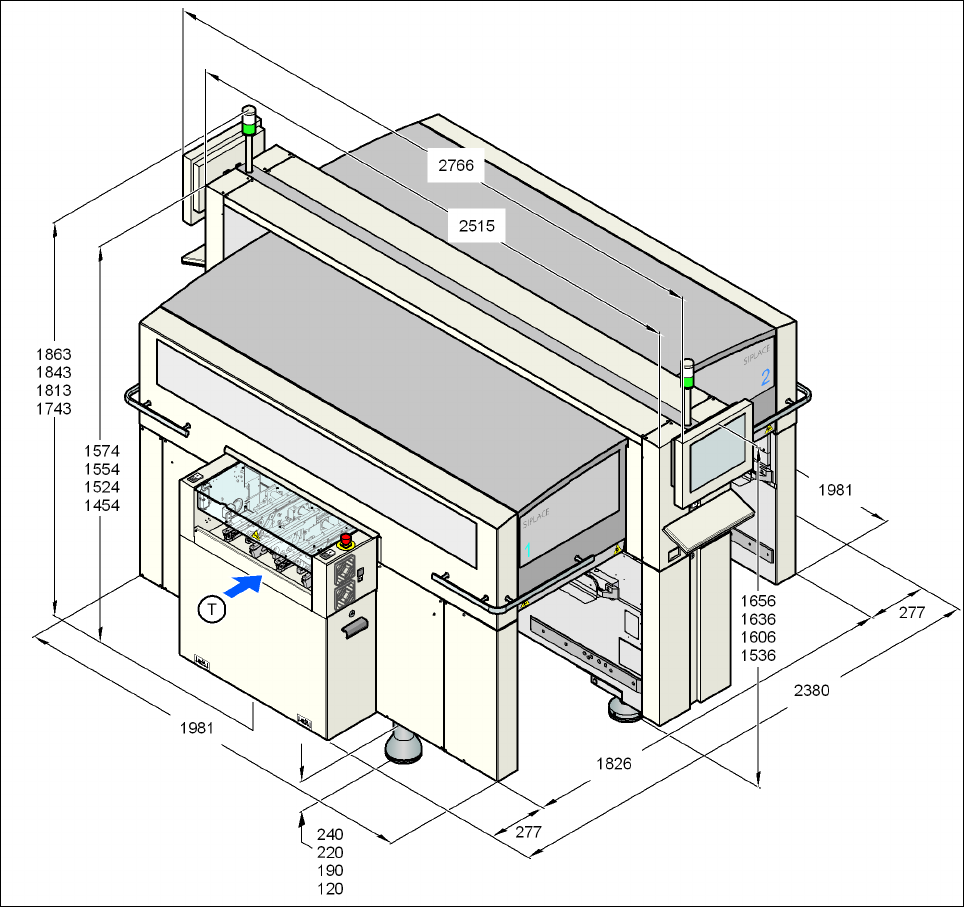

Fig. 3.3 - 3 Misure del dispositivo automatico X2 (macchina base) in millimetri
(T) Direzione di trasporto circuito stampato
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.3 Misure e peso
113
3.3.3 Altezza della cappa di protezione aperta
3
3
3
3

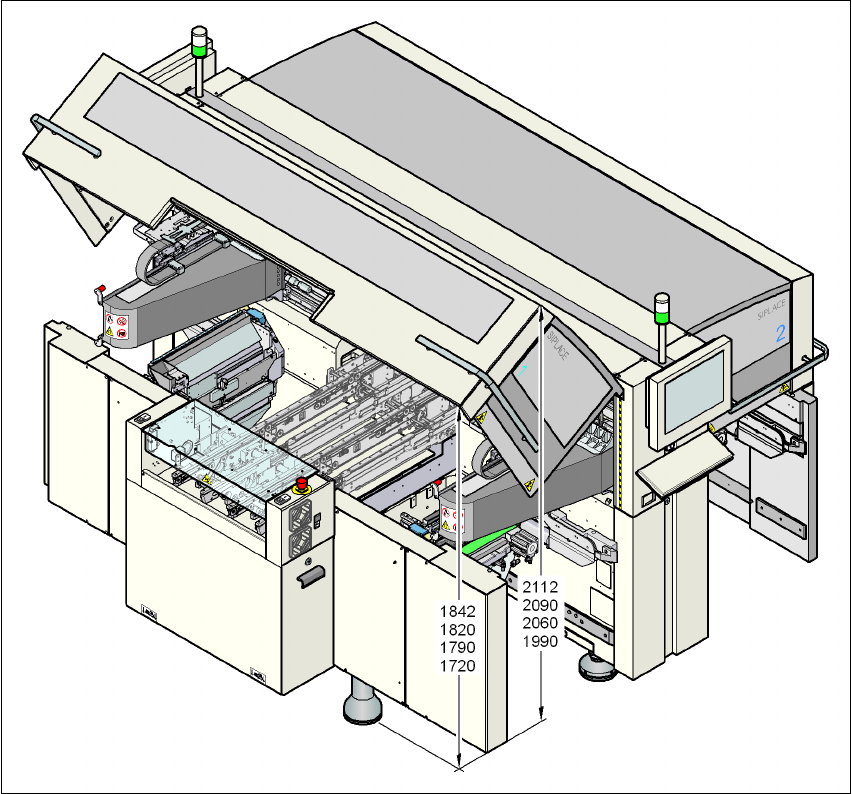

Fig. 3.3 - 4 Altezza della cappa di protezione aperta - misure in millimetri
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.3 Misure e peso A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
114
3.3.4 Raggio di manovra del carrello CO
3.3.4.1 Raggio di manovra del carrello CO nei dispositivi automatici X4
3
3

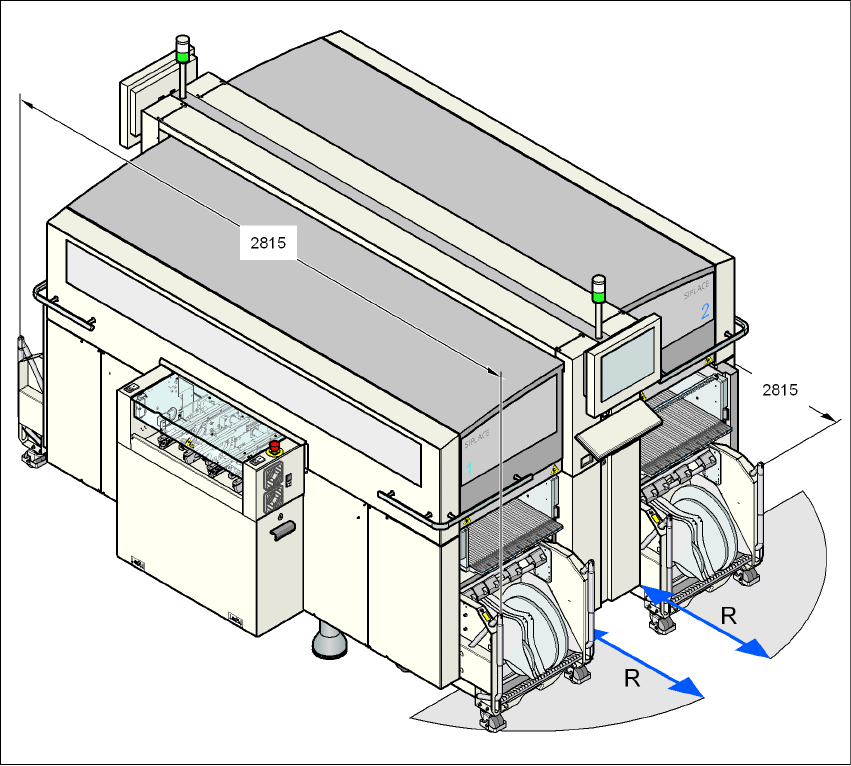

Fig. 3.3 - 5 Raggio di manovra del carrello CO nei dispositivi automatici X4
Il raggio di manovra R del carrello CO nel dispositivo X4 è di:
– 750 mm se le maniglie sono piegate verso il basso
– 1050 mm se le maniglie sono piegate verso l'alto
