3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X 3.3 Misure e peso A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 116 3.3.4.3 Raggio di manovra del carrello CO nei dispositi…
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.3 Misure e peso
115
3.3.4.2 Raggio di manovra del carrello CO nei dispositivi automatici X3
3
3
Fig. 3.3 - 6 Raggio di manovra del carrello CO nei dispositivi automatici X3
Il raggio di manovra R del carrello CO nel dispositivo X3 è di:
– nei posti 1, 3 e 4
750 mm se le maniglie sono piegate verso il basso o
1050 mm se le maniglie sono piegate verso l'alto,
– nel posto 2
600 mm se le maniglie sono piegate verso il basso o
900 mm se le maniglie sono piegate verso l'alto.
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.3 Misure e peso A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
116
3.3.4.3 Raggio di manovra del carrello CO nei dispositivi automatici X2
3
3

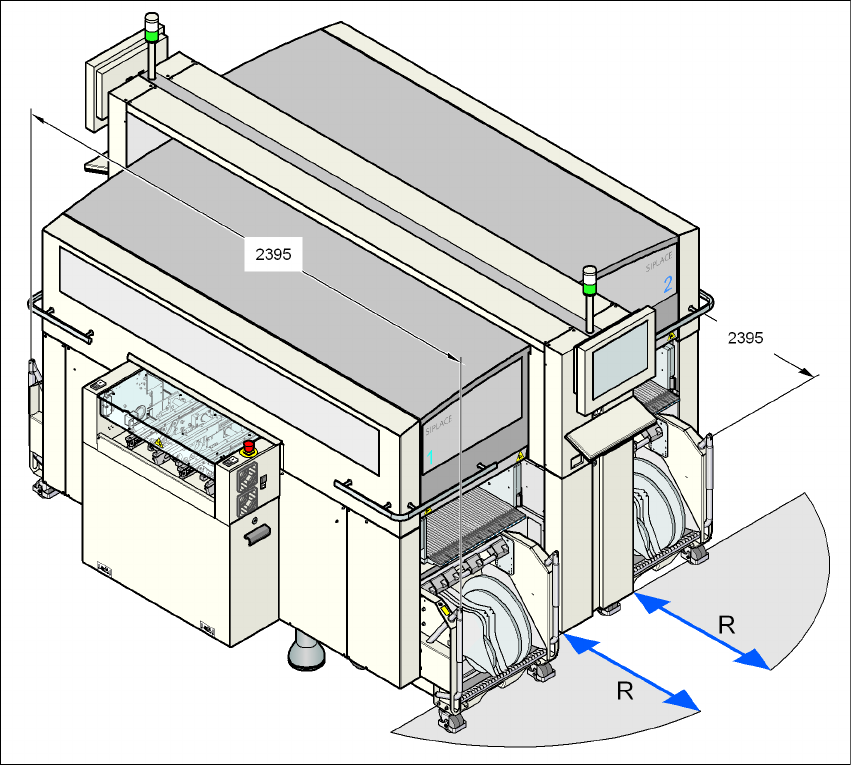

Fig. 3.3 - 7 Raggio di manovra del carrello CO nei dispositivi automatici X2
Il raggio di manovra R del carrello CO nel dispositivo X2 è di:
– nei posti 2 e 4
600 mm se le maniglie sono piegate verso il basso o
900 mm se le maniglie sono piegate verso l'alto,
– nei posti 1 e 3
750 mm se le maniglie sono piegate verso il basso o
1050 mm se le maniglie sono piegate verso l'alto,
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.3 Misure e peso
117
3.3.5 Baricentro
3
3
3

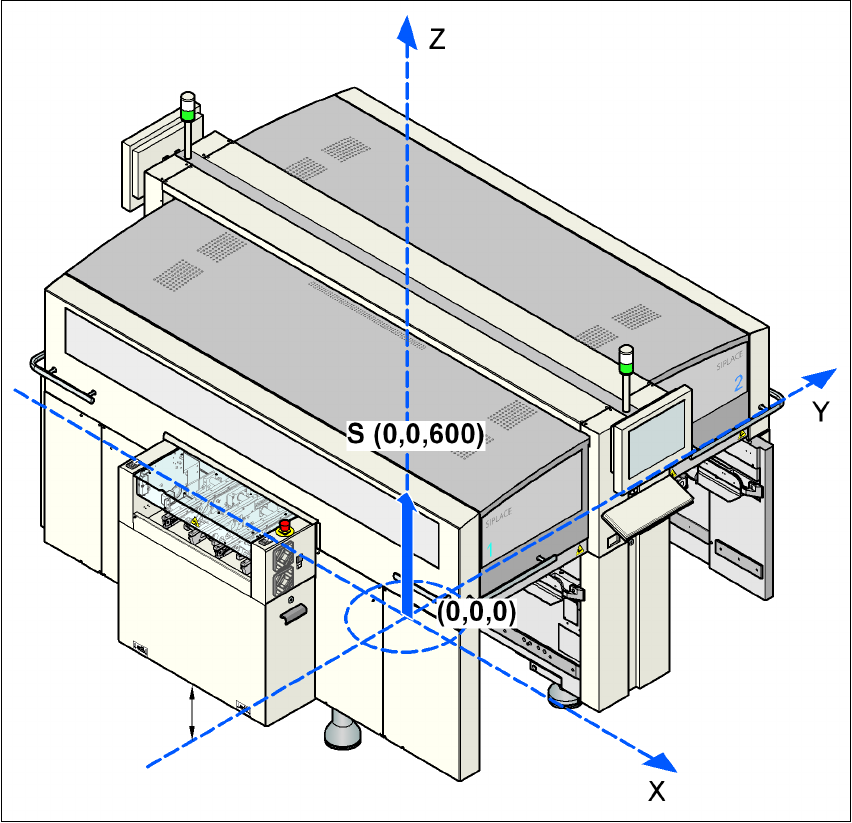

Fig. 3.3 - 8 Baricentro dei dispositivi automatici di serie X in millimetri
3
Coordinate X 0 mm
Coordinate Y 0 mm
Coordinate Z 600 mm altezza
Le coordinate del baricentro hanno validità per il dispositivo automatico con altezza di trasporto
CS di 830 mm.
