Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.4 Visioni d'insieme dei gruppi di componenti 119 3.4.2 Visione d'…
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.4 Visioni d'insieme dei gruppi di componenti A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
118
3.4 Visioni d'insieme dei gruppi di componenti
3.4.1 Visione d'insieme dei gruppi di componenti SIPLACE X4
3

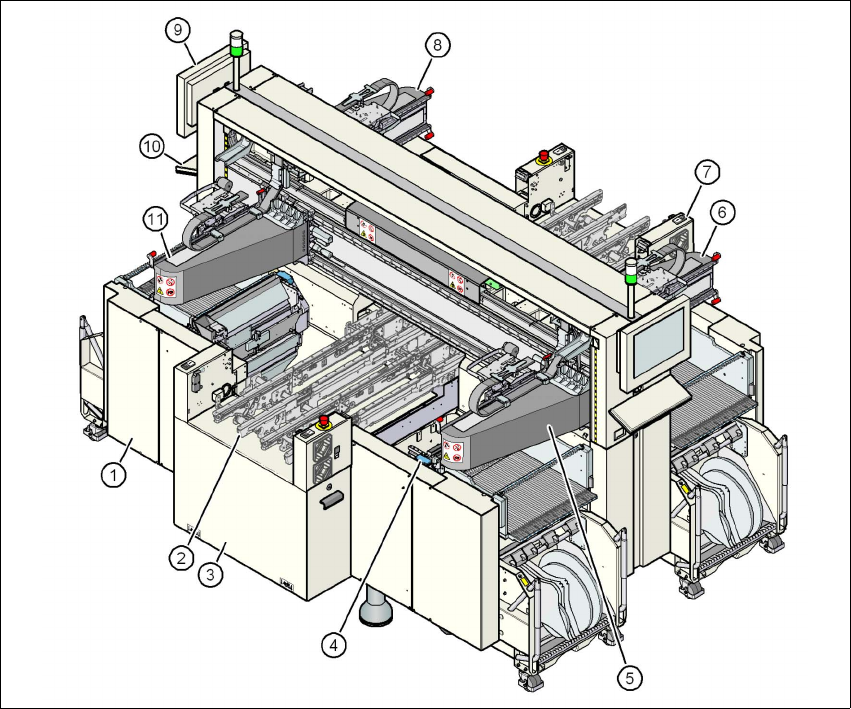

Fig. 3.4 - 1 Dispositivo automatico X4 - visione d'insieme dei gruppi di componenti
(1) Telaio della macchina
(2) Trasporto dei circuiti stampati (trasporto doppio flessibile)
(3) Set d'installazione sul lato d'entrata del CS
(4) Dispositivo di rientro del carrello CO, dispositivo di taglio per cinghia, canale della cinghia
vuota (4x)
(5) Portale 1 con la testa di montaggio
(6) Portale 2 con la testa di montaggio
(7) Set d'installazione sul lato d'uscita del CS
(8) Portale 3 con la testa di montaggio
(9) Monitor (2x)
(10) Tastiera (2x)
(11) Portale 4 con la testa di montaggio
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.4 Visioni d'insieme dei gruppi di componenti
119
3.4.2 Visione d'insieme dei gruppi di componenti SIPLACE X3
3

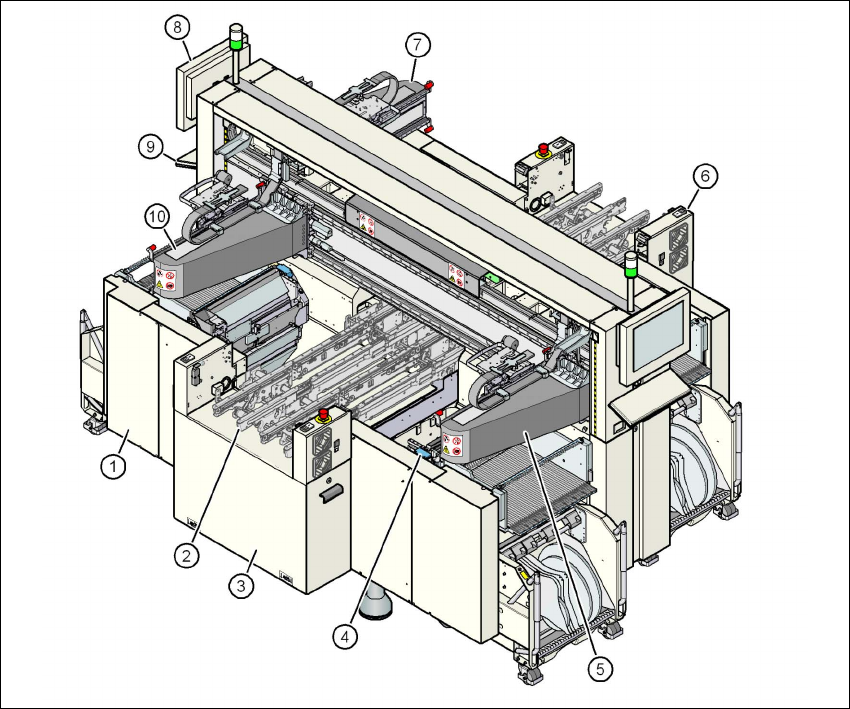

Fig. 3.4 - 2 Dispositivo automatico X3 - visione d'insieme dei gruppi di componenti
(1) Telaio della macchina
(2) Trasporto dei circuiti stampati (trasporto doppio flessibile)
(3) Set d'installazione sul lato d'entrata del CS
(4) Dispositivo di rientro del carrello CO, dispositivo di taglio per cinghia, canale della cinghia
vuota (4x)
(5) Portale 1 con la testa di montaggio
(6) Set d'installazione sul lato d'uscita del CS
(7) Portale 3 con la testa di montaggio
(8) Monitor (2x)
(9) Tastiera (2x)
(10) Portale 4 con la testa di montaggio
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.4 Visioni d'insieme dei gruppi di componenti A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
120
3.4.3 Visione d'insieme dei gruppi di componenti SIPLACE X2
3
Fig. 3.4 - 3 Dispositivo automatico X2 - visione d'insieme dei gruppi di componenti
(1) Telaio della macchina
(2) Trasporto dei circuiti stampati (trasporto doppio flessibile)
(3) Set d'installazione sul lato d'entrata del CS
(4) Dispositivo di rientro del carrello CO, dispositivo di taglio per cinghia, canale della cinghia
vuota (4x)
(5) Portale 1 con la testa di montaggio
(6) Set d'installazione sul lato d'uscita del CS
(7) Portale 3 con la testa di montaggio
(8) Monitor (2x)
(9) Tastiera (2x)
