3.4.3 Visione d'insieme dei gruppi di componenti SIPLACE X2
3

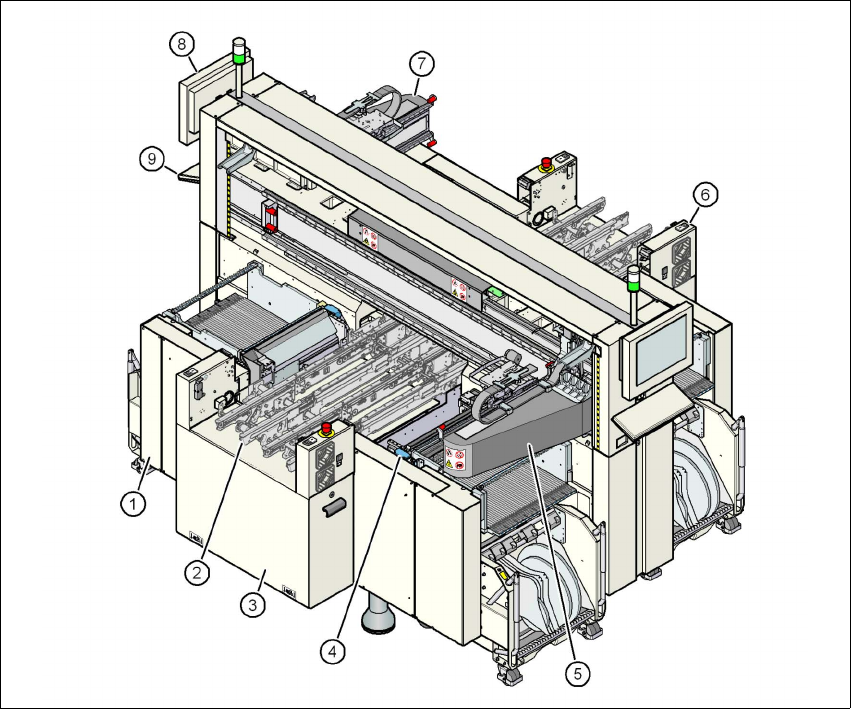

Fig. 3.4 - 3 Dispositivo automatico X2 - visione d'insieme dei gruppi di componenti
(1) Telaio della macchina
(2) Trasporto dei circuiti stampati (trasporto doppio flessibile)
(3) Set d'installazione sul lato d'entrata del CS
(4) Dispositivo di rientro del carrello CO, dispositivo di taglio per cinghia, canale della cinghia
vuota (4x)
(5) Portale 1 con la testa di montaggio
(6) Set d'installazione sul lato d'uscita del CS
(7) Portale 3 con la testa di montaggio
(8) Monitor (2x)
(9) Tastiera (2x)
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.5 Testa di montaggio
121
3.5 Testa di montaggio
3.5.1 Testa Collect&Place a 20 segmenti per montaggio Very High Speed
3
Fig. 3.5 - 1 Testa Collect&Place da 20 segmenti - gruppi funzionali, parte 1
(1) Azionatore DP, 20 azionatori
(2) Scheda"sensore del vuoto circuito di tenuta"
(3) Allacciamento dell'aria compressa per 20 ugelli Venturi del circuito di prelievo/montaggio e di
tenuta
(4) Conduttura di scarico della valvola di regolazione della pressione (7)
(5) Cilindro di prelievo
(6) Motore Z (motore lineare)
(7) Valvola di regolazione della pressione
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.5 Testa di montaggio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
122
3
Fig. 3.5 - 2 Testa Collect&Place da 20 segmenti - gruppi funzionali, parte 2
(1) Videocamera CO C&P, tipo 23, 6 x 6, digitale
(2) Scheda intermedia del distributore
(3) Motore stella
(4) Maniglia
(5) Sensore dei componenti
(6) Stella con 20 pipette
