3.5.1.2 Dati tecnici
3
3
3
3
3.5.1.3 Sensore per il contenitore degli scarti CO
ISTRUZIONE 3
Se si usa una testa Collect&Place a 20 segmenti, consigliamo di installare il sensore opzionale
per il contenitore degli scarti CO. (Vedi anche sezione 6.5, pagina 431).
Gamma di componenti
a
a) Ricordare che la gamma di componenti CO montabili viene influenzata anche dalle geometrie Pad, dagli
standard specifici del cliente e dalle tolleranze d'imballaggio dei CO.
01005 fino a 2220, Melf, SOT, SOD
Specifiche CO
altezza max.
reticolo min. piedini
larghezza min. piedini
reticolo min. Ball
diametro ball min.
misure min.
misure max.
peso max.
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 x 0,2 mm²
6 x 6 mm²
1 g
Forza d'appoggio programmabile, livelli selezionabili 1,5 ± 0,5 N
2,0 ± 0,5 N
3,5 ± 1 N
4,5 ± 1 N
Tipi di pipette 10 xx, 11 xx, 12 xx
Precisione X/Y ± 41 μm/3, ± 55 μm/4
Precisione angolare ± 0,5°/3 ± 0,7°/4
Gamma di componenti 95%
Tipo di videocamera CO 23
Piani d'illuminazione 5
Possibilità di regolazione dei piani d'illuminazione 256
5
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.5 Testa di montaggio
125
3.5.2 Testa a 12 segmenti Collect&Place per il montaggio High Speed
3

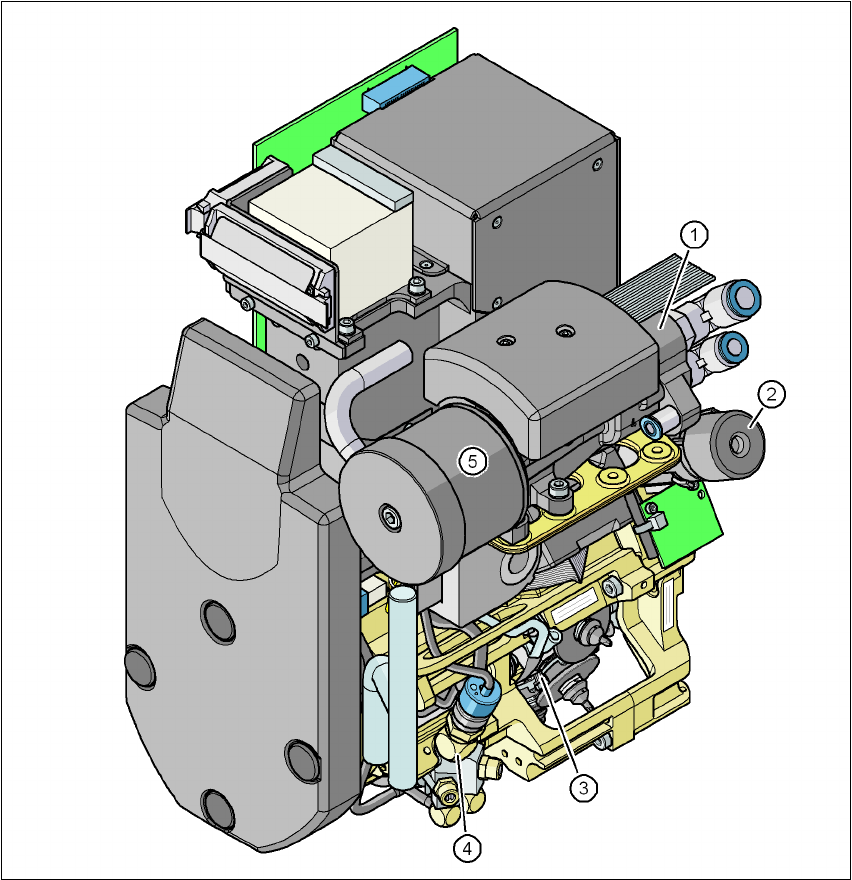

Fig. 3.5 - 3 Testa Collect&Place da 12 segmenti - gruppi funzionali, parte 1
3
(1) Generatore del vuoto
(2) Stazione di rotazione, asse DP
(3) Stella con 12 bussole, asse a stella
(4) Valvola del getto d'aria
(5) Silenziatore
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.5 Testa di montaggio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
126
3

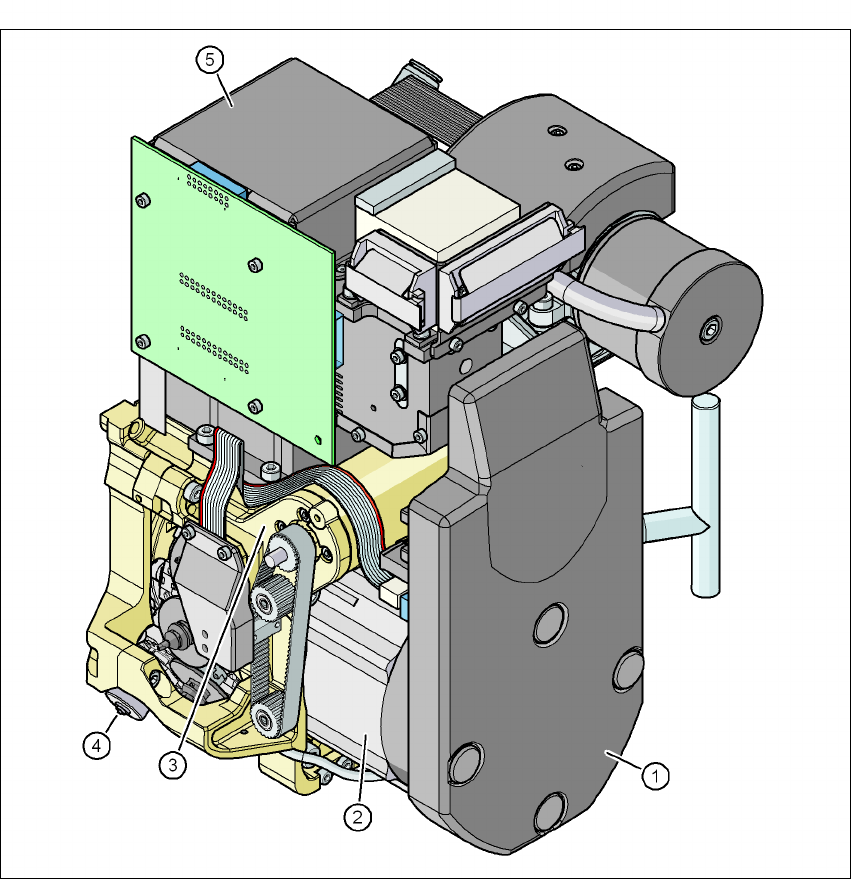

Fig. 3.5 - 4 Testa Collect&Place da 12 segmenti - gruppi funzionali, parte 2
3
(1) Scheda intermedia del distributore (sotto il rivestimento)
(2) Azionamento della stella - motore DR
(3) Motore dell'asse Z
(4) Azionatore della valvola
(5) Videocamera CO C&P, tipo 28 (18 x 18) digitale o tipo 29 (27 x 27) digitale ad alta risoluzione
3.5.2.1 Descrizione
La testa Collect&Place a 12 segmenti opera in base al principio Collect&Place, ovvero in un ciclo
vengono prelevati dodici elementi dalla testa di montaggio, vengono centrati otticamente lungo il
percorso fino alla posizione di montaggio e ruotati nella posizione di montaggio necessaria. Con
l'aiuto di un getto d'aria, vengono poi depositati delicatamente ed alla posizione esatta sul circuito
