Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.5 Testa di montaggio
129
3.5.3 Testa Collect&Place da 6 segmenti per il montaggio high-speed degli IC
3

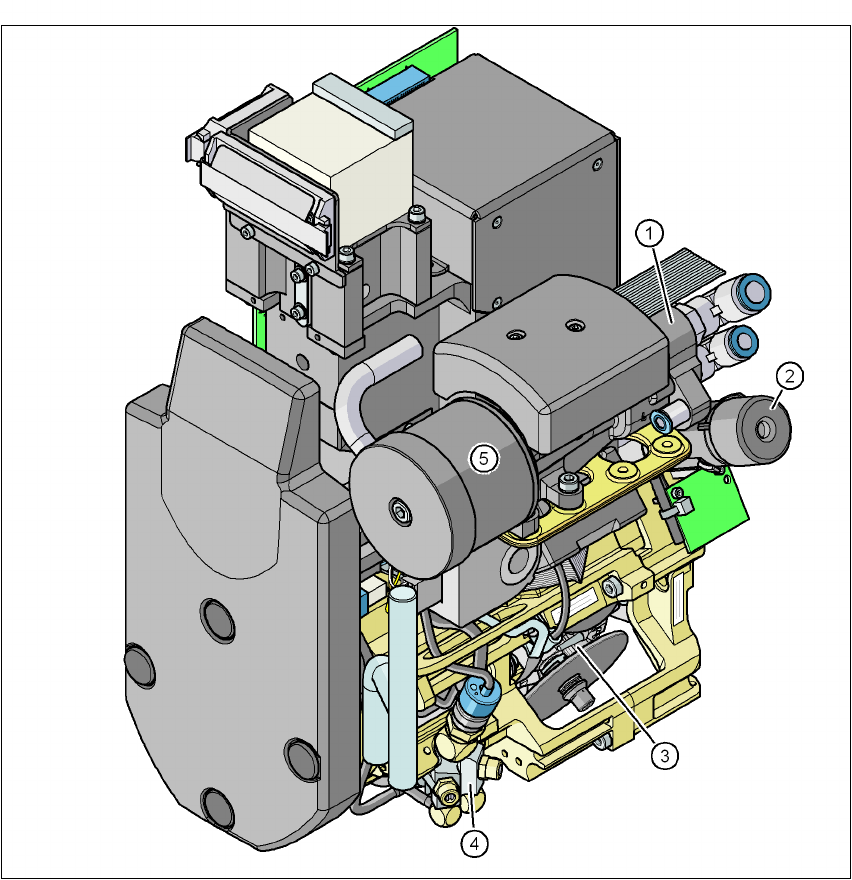

Fig. 3.5 - 5 Testa Collect&Place da 6 segmenti - gruppi funzionali, parte 1
(1) Generatore del vuoto
(2) Stazione di rotazione, asse DP
(3) Stella con 6 bussole - asse a stella
(4) Valvola del getto d'aria
(5) Silenziatore
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.5 Testa di montaggio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
130
3
Fig. 3.5 - 6 Testa Collect&Place da 6 segmenti - gruppi funzionali, parte 2
3
(1) Scheda intermedia del distributore, sotto il rivestimento
(2) Azionamento della stella - motore DR
(3) Motore dell'asse Z
(4) Azionatore della valvola
(5) Videocamera CO C&P, tipo 29, 27 x 27, digitale
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.5 Testa di montaggio
131
3.5.3.1 Descrizione
Anche la testa Collect&Place da 6 segmenti funziona in base al principio Collect&Place. Con la
videocamera digitale CO ad alta risoluzione, la testa Collect&Place a 6 segmenti monta compo-
nenti dalla lunghezza dei bordi di fino a 27 mm non solo precisamente, ma anche molto veloce-
mente. Il suo uso è quindi consigliabile quando vi sono numeri notevoli di IC nei prodotti da
produrre. proprio nell'area principale d'applicazione dai PLCC 44 ai QFP 208 si ha un notevole
aumento delle prestazioni.
3.5.3.2 Dati tecnici
3
Testa Collect&Place da 6 segmenti con videocamera CO ad
alta risoluzione, tipo 29, 27 x 27, digitale
(vedi sezione 3.8.5, pagina 159)
Gamma di componenti
a
0201 a 27 x 27 mm²
Specifiche CO
altezza max.
reticolo min. piedini
larghezza min. piedini
reticolo min. Ball
diametro ball min.
Misure min.
misure max.
peso max.
8,5 mm
0,3 mm
0,15 mm
0,25 mm per CO 18 x 18 mm²
0,35 mm per CO 18 x 18 mm²
0,14 mm per CO 18 x 18 mm²
0,2 mm per CO 18 x 18 mm²
0,6 x 0,3 mm²
27 x 27 mm²
5 g
