Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.5 Testa di montaggio 133 3.5.4 T winHead SIP LACE per i l mont aggio ad el …
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.5 Testa di montaggio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
132
Livello di potenza programmato
1
2
3
4
5
Forza d'appoggio programmata [N]
2,4 ± 0,5
2,4 ± 0,5
3 + 1
4 + 1
5 + 1
Tipi di pipette 8xx, 9xx
Precisione X/Y
b
± 45 μm/3,± 60 μm/4
Precisione angolare ± 0,2°/3 ,± 0,3°/4
Gamma di componenti 99,5%
Tipo di videocamera CO 29
Piani d'illuminazione 5
Possibilità di regolazione dei piani d'illu-
minazione
256
5
a) Ricordare che la gamma di componenti CO montabili viene influenzata anche dalle geometrie Pad, dagli
standard specifici del cliente e dalle tolleranze d'imballaggio dei CO.
b) Valore di precisione misurato in base allo standard IPC neutrale dal punto di vista del produttore
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.5 Testa di montaggio
133
3.5.4 TwinHead SIPLACE per il montaggio ad elevata precisione degli IC
3
Fig. 3.5 - 7 TwinHead per il montaggio ad elevata precisione degli IC
3
(1) Il modulo Pick&Place della TwinHead è composto da 2 moduli Pick&Place (P&P1 e P&P2)
(2) Asse DP
(3) Azionamento dell'asse Z
(4) Sistema di misura del percorso incrementale per l'asse Z
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.5 Testa di montaggio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
134
3.5.4.1 Descrizione
Questa testa di montaggio estremamente avanzata è formata da due teste di montaggio accop-
piate dello stesso tipo (testa gemella) che funzionano in base al principio Pick&Place. La
TwinHead è particolarmente adatta ad operare con elementi particolarmente grandi e difficili. Due
componenti vengono prelevati dalla testa di montaggio, centrati otticamente mentre vengono tra-
sportati alla posizione di montaggio e ruotati alla posizione di montaggio necessaria. Con l'aiuto
di un getto d'aria, vengono poi depositati delicatamente ed alla posizione esatta sul circuito stam-
pato.
Per la TwinHead sono state create nuove pipette (tipo 5xx). Con un adattatore si possono però
usare anche le pipette della testa Pick&Place del tipo 4xx e le pipette delle teste Collect&Place di
tipo 8xx e 9xx.
3.5.4.2 Dati tecnici

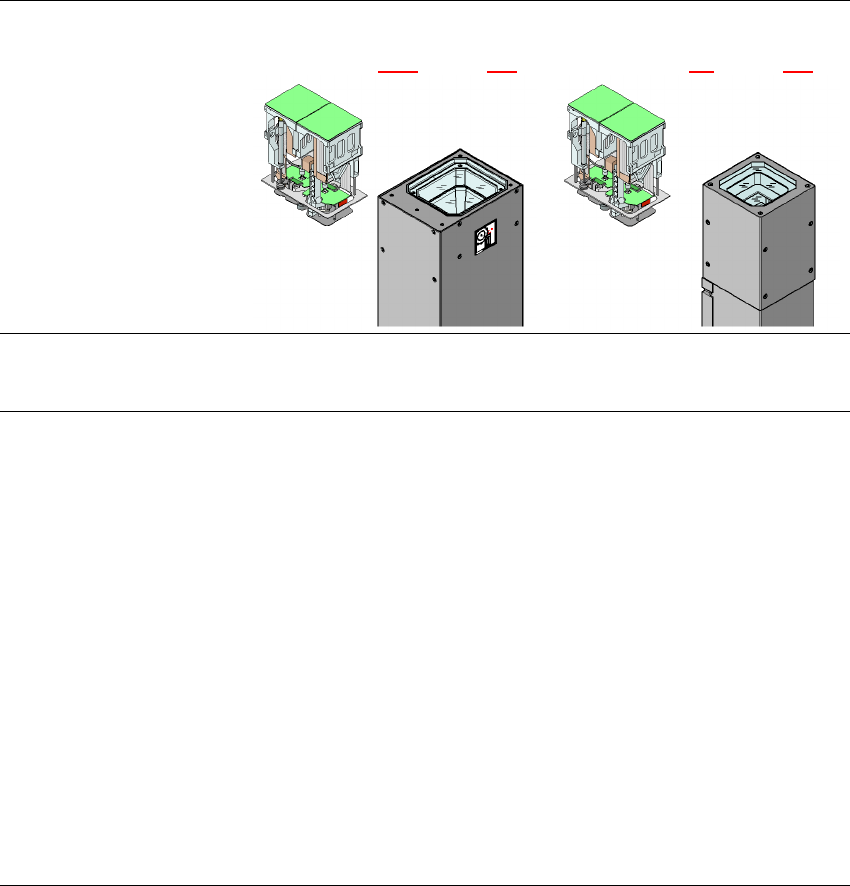

Centraggio ottico con Videocamera CO, stazionaria,
P&P (tipo 33) 55 x 45, digitale
(vedi sezione 3.8.6, pagina 160)
Videocamera CO, stazionaria,
P&P (tipo 25) 16 x 16, digitale
(vedi sezione 6.7, pagina 432)
Gamma di componenti
a
Da 0402 a SO, PLCC, QFP, BGA,
CO speciali, Bare Die, Flip-Chip
Da 0201 a SO, PLCC, QFP, zoccoli,
prese, BGA, CO speciali, Bare Die,
Flip-Chip, Shield
Specifiche CO
b
altezza max.
reticolo min. piedini
larghezza min. piedini
reticolo min. Ball
diametro ball min.
misure min.
misure max.
peso max.
25 mm (più alte su richiesta)
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm²
55 x 45 mm² (misurazione semplice)
In caso di funzionamento con due
pipette:
50 x 50 mm² o
69 x 10 mm²
In caso di funzionamento con una
pipetta:
85 x 85 mm² o
125 x 10 mm²
max. 200 x 125 mm² (con limiti)
100 g
c
25 mm (più alte su richiesta)
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 x 0,3 mm²
16 x 16 mm² (misurazione semplice)
100 g
c
