3.6 Sistema di portali
3.6.1 Posizione dei portali
3.6.1.1 Posizione del portale del dispositivo automatico X4
3

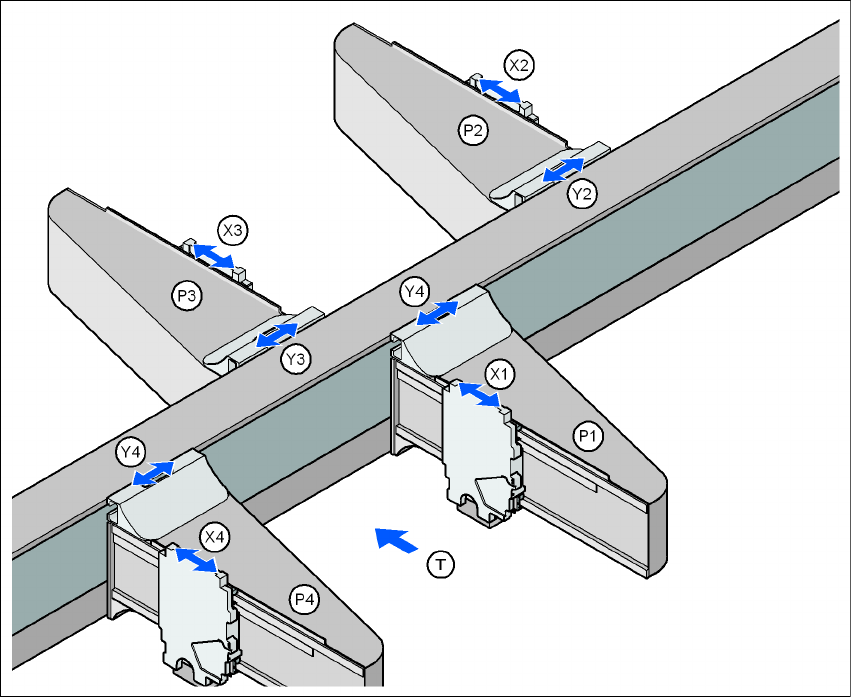

Fig. 3.6 - 1 Posizione del portale del dispositivo automatico X4
P1, P2, P3, P4 (portale 1, portale 2, portale 3, portale 4)
X1 Asse X, portale 1
Y1 Asse Y, portale 1
X2 Asse X, portale 2
Y2 Asse Y, portale 2
X3 Asse X, portale 3
Y3 Asse Y, portale 3
X4 Asse X, portale 4
Y4 Asse Y, portale 4
(T) Direzione di trasporto circuito stampato
Area di montaggio 2
Area di montaggio 1
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.6 Sistema di portali
137
3.6.1.2 Posizione del portale del dispositivo automatico X3
3

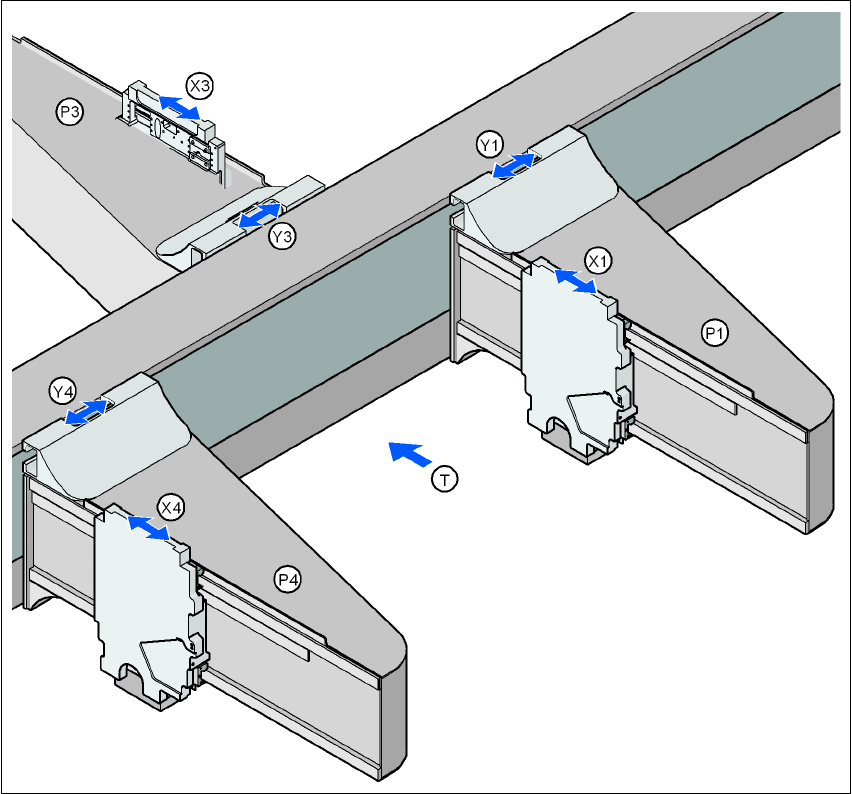

Fig. 3.6 - 2 Posizione del portale del dispositivo automatico X3
P1 Portale 1
X1 Asse X, portale 1
Y1 Asse Y, portale 1
P3 Portale 3
X3 Asse X, portale 3
Y3 Asse Y, portale 3
P4 Portale 4
X4 Asse X, portale 4
Y4 Asse Y, portale 4
(T) Direzione di trasporto circuito stampato
Area di montaggio 2
Area di montaggio 1
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.6 Sistema di portali A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
138
3.6.1.3 Posizione del portale del dispositivo automatico X2
3

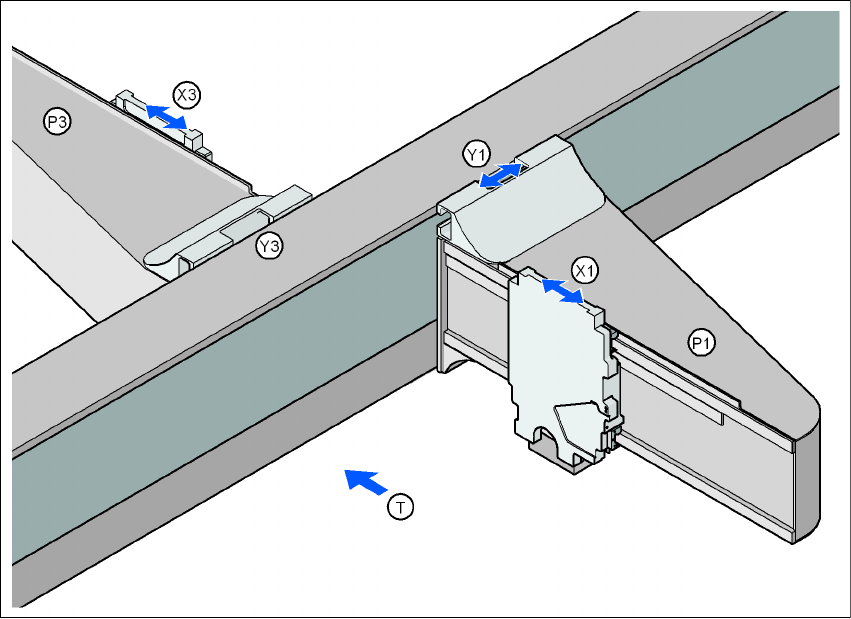

Fig. 3.6 - 3 Posizione del portale del dispositivo automatico X2
P1 Portale 1
X1 Asse X, portale 1
Y1 Asse Y, portale 1
P3 Portale 3
X3 Asse X, portale 3
Y3 Asse Y, portale 3
(T) Direzione di trasporto circuito stampato
Il sistema di portali è composto dai gruppi funzionali
–asse X e
–asse Y.
Area di montaggio 2
Area di montaggio 1
