3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X 3.7 Sistema di trasporto CS A partire dalla vers ione di software SR .605.xx Edizione 07 /2008 IT 148 mandati si ncroni camen te). Il co ntenuto…

Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico

A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.7 Sistema di trasporto CS

147

Così si risparmia tutto il tempo di trasporto, cosa che determina specialmente nei circuiti stampati

con tempo ciclo ridotto un notevole aumento dell'efficienza.

Se la macchina ha ricevuto i dati di scheda (scheda, allestimento), in ogni momento del funziona-

mento di montaggio, i circuiti stampati nei convogliatori d'entrata vengono trasportati al rispettivo

convogliatore di elaborazione (se il convogliatore di elaborazione è libero). Il procedimento di

montaggio inizia appena un CS è stato trasportato nel rispettivo convogliatore di elaborazione. I

circuiti scheda vengono montati l'uno dopo l'altro.

Se si interrompe il procedimento di montaggio, si blocca l'interfaccia di trasporto e si completa il

montaggio dei circuiti scheda che in quel momento si trovano nei convogliatori di elaborazione.

L'interfaccia di trasporto viene bloccata e liberata contemporaneamente per entrambe le tracce di

trasporto.

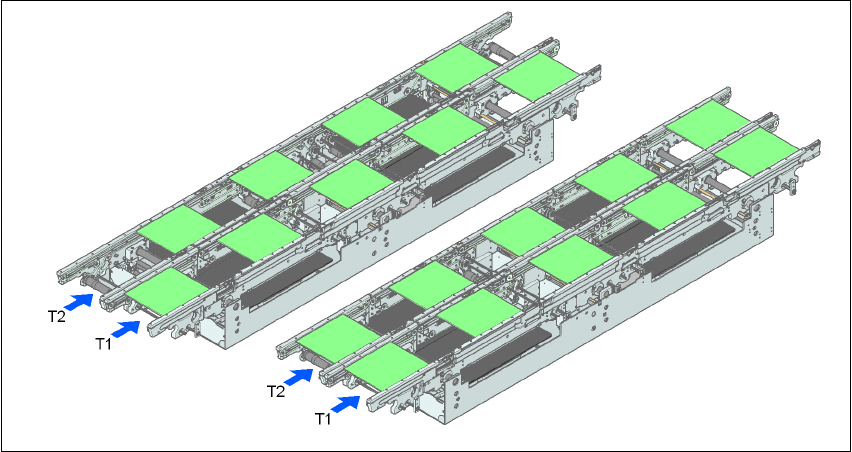

Fig. 3.7 - 4 Tipi di trasporto

3.7.3.7 Tipo di trasporto sincrono

Descrizione 3

Nel funzionamento sincrono, due circuiti scheda delle stesse dimensioni vengono portati contem-

poraneamente alla posizione di montaggio. Devono essere lavorati come scheda comune.

In questo modo è possibile lavorare il lato superiore ed inferiore di un circuito stampato in una li-

nea. Il tempo necessario per il trasporto dei circuiti stampati si riduce perché vengono sempre tra-

sportati contemporaneamente due circuiti stampati. Si ottiene inoltre una migliore distribuzione

della configurazione delle pipette.

I circuiti stampati nelle tracce di trasporto 1 e 2 vengono mossi sul percorso di trasporto sincroni-

camente (ovvero i convogliatori di trasporto sono reciprocamente indipendenti ma vengono co-

Tipo di trasporto sincronoTipo di trasporto asincrono

3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X

3.7 Sistema di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT

148

mandati sincronicamente). Il contenuto del montaggio della traccia di trasporto 1 e 2 deve essere

organizzato in una scheda con due circuiti singoli. (Vedi il manuale d'uso del calcolatore di

SIPLACE Pro).

Se è occupata solo una traccia di trasporto (ovvero convogliatore centrale) all'inizio del montag-

gio, il circuito singolo di questo percorso di trasporto viene identificato come "da non montare".

Nel funzionamento sincrono del trasporto doppio CS viene disattivata l'opzione "Trasmissione dati

CS" (Whispering Down The Line). Il funzionamento con codice a barre CS non è supportato in

questa modalità. L'opzione "Punto inchiostro globale" non é autorizzata.

3.7.4 Comando e regolazione larghezza

3.7.4.1 Comando con il menu funzioni singole

Le informazioni sui comandi del sistema di trasporto CS e sul menu funzioni singole sono conte-

nute nella guida online.

3.7.4.2 Regolazione automatica di larghezza

Dopo avere ricevuto i comandi, i convogliatori di trasporto vengono impostati alla larghezza no-

minale. Nel trasporto doppio sono possibili larghezze diverse.

Per informazioni dettagliate sulla modifica della larghezza della traccia di trasporto, consultare la

guida online.

3.7.5 Dati tecnici

3.7.5.1 Dati tecnici del trasporto singolo CS

Lato di trasporto fisso Destra o sinistra

Formati dei circuiti stampati

Misure max. (lunghezza x larghezza)

Standard (lunghezza x larghezza)

Configurazione "CS largo"

Configurazione "Larghezza di trasporto 21" "

Opzione "CS lungo"

Opzione "CS lungo" e configurazione "CS largo"

685 x 610 mm²

50 x 50 mm² fino a 450 x 460 mm²

50 x 50 mm² fino a 450 x 508 mm²

50 x 50 mm² fino a 450 x 535 mm²

50 x 80 mm² fino a 610 x 460 mm²

50 x 80 mm² fino a 610 x 508 mm²

Spessore circuito stampato

Standard da 0,3 mm a 4,5 mm ± 0,2 mm

(CS più spesso su richiesta)

Convessità max. del circuito stampato vedi sezione 3.7.7

, pagina 151

Peso CS max. 3 kg

Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico

A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.7 Sistema di trasporto CS

149

3.7.5.2 Dati tecnici del trasporto doppio flessibile

Spazio libero sul lato inferiore CS

Standard

Opzionale

25 mm ± 0,2 mm

max. 40 mm ± 0,2 mm

Margine guida senza CO 3 mm

Tempo di sostituzione CS < 2,5 s

Precisione di posizionamento CS ± 0,5 mm

Altezza trasporto CS 830 mm ± 15 mm (standard)

900 mm ± 15 mm (opzione)

930 mm ± 15 mm (opzione)

950 mm ± 15 mm (opzione SMEMA)

Tipo d'interfaccia SMEMA / Siemens

Riconoscimento fiducial errate Standard

Regolazione automatica di larghezza Standard

a) Opzione "CS lungo", configurazione "larghezza CS" e modifiche specifiche per il cliente solo per il SIPLACE X4

b) Vedi l'opzione "CS lungo", paragrafo 6.12

, pagina 443

c) Nelle larghezze di CS di > 450 mm, accertarsi che anche i moduli periferici possano elaborare queste lar-

ghezze CS.

Lato di trasporto fisso destra o sinistra

Formati dei circuiti stampati

Trasporto doppio flessibile

Misure max. (lunghezza x larghezza)

standard (lunghezza x larghezza)

configurazione "CS largo"

opzione "CS lungo"

opzione "CS lungo" e configurazione "CS largo"

Trasporto doppio in modalità "trasporto singolo"

Misure massime (lunghezza x larghezza)

standard (lunghezza x larghezza)

configurazione "larghezza CS"

opzione "CS lungo"

opzione "CS lungo" e config. "Larghezza CS"

610 x 250 mm²

50 x 50 mm² fino a 450 x 216 mm²

50 x 50 mm² fino a 450 x 250 mm²

50 x 80 mm² fino a 610 x 216 mm²

50 x 80 mm² fino a 610 x 250 mm²

610 x 450 mm²

50 x 50 mm² fino a 450 x 380 mm²

50 x 50 mm² fino a 450 x 450 mm²

50 x 80 mm² fino a 610 x 380 mm²

50 x 80 mm² fino a 610 x 450 mm²
