3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X 3.7 Sistema di trasporto CS A partire dalla vers ione di software SR .605.xx Edizione 07 /2008 IT 150 3 3 3 3 3.7.6 Possibilità di configurazion…

100%1 / 496
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.7 Sistema di trasporto CS
149
3.7.5.2 Dati tecnici del trasporto doppio flessibile
3
Spazio libero sul lato inferiore CS
Standard
Opzionale
25 mm ± 0,2 mm
max. 40 mm ± 0,2 mm
Margine guida senza CO 3 mm
Tempo di sostituzione CS < 2,5 s
Precisione di posizionamento CS ± 0,5 mm
Altezza trasporto CS 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opzione)
930 mm ± 15 mm (opzione)
950 mm ± 15 mm (opzione SMEMA)
Tipo d'interfaccia SMEMA / Siemens
Riconoscimento fiducial errate Standard
Regolazione automatica di larghezza Standard
a) Opzione "CS lungo", configurazione "larghezza CS" e modifiche specifiche per il cliente solo per il SIPLACE X4
b) Vedi l'opzione "CS lungo", paragrafo 6.12
, pagina 443
c) Nelle larghezze di CS di > 450 mm, accertarsi che anche i moduli periferici possano elaborare queste lar-
ghezze CS.
Lato di trasporto fisso destra o sinistra
Formati dei circuiti stampati
Trasporto doppio flessibile
Misure max. (lunghezza x larghezza)
standard (lunghezza x larghezza)
configurazione "CS largo"
opzione "CS lungo"
a
opzione "CS lungo" e configurazione "CS largo"
Trasporto doppio in modalità "trasporto singolo"
Misure massime (lunghezza x larghezza)
standard (lunghezza x larghezza)
configurazione "larghezza CS"
opzione "CS lungo"
opzione "CS lungo" e config. "Larghezza CS"
610 x 250 mm²
50 x 50 mm² fino a 450 x 216 mm²
50 x 50 mm² fino a 450 x 250 mm²
50 x 80 mm² fino a 610 x 216 mm²
50 x 80 mm² fino a 610 x 250 mm²
610 x 450 mm²
50 x 50 mm² fino a 450 x 380 mm²
50 x 50 mm² fino a 450 x 450 mm²
50 x 80 mm² fino a 610 x 380 mm²
50 x 80 mm² fino a 610 x 450 mm²
Spessore circuito stampato
standard
da 0,3 mm a 4,5 mm ± 0,2 mm
(CS più spesso su richiesta)
Convessità max. del circuito stampato vedi sezione 3.7.7
, pagina 151
Peso CS max. 3 kg
Spazio libero sul lato inferiore CS
standard
opzionale
25 mm ± 0,2 mm
max. 40 mm ± 0,2 mm
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.7 Sistema di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
150
3
3
3
3
3.7.6 Possibilità di configurazione
3.7.6.1 Trasporto singolo CS
Articolo no. 00119625-xx Trasporto singolo modulare, 2380 mm
Articolo no. 00119626-xx Lato di trasporto fisso destro
Articolo no. 00119628-xx Lato di trasporto fisso sinistro
Articolo no. 00119629-xx Larghezza di trasporto 250/508 mm
3.7.6.2 Trasporto doppio flessibile CS
Articolo no. 00119627-xx Trasporto doppio modulare, 2380 mm
Articolo no. 00119626-xx Lato di trasporto fisso destro
Articolo no. 00119628-xx Lato di trasporto fisso sinistro
Articolo no. 00119929-xx Larghezza di trasporto 250 / 508 mm
Altezza trasporto CS 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opzione)
930 mm ± 15 mm (opzione)
950 mm ± 15 mm (opzione SMEMA)
Tipo d'interfaccia SMEMA / Siemens
Margine guida senza CO 3 mm
Tempo di sostituzione CS < 2,5 s
Precisione di posizionamento CS ± 0,5 mm
Tipo di trasporto sincrono o asincrono
(selezionabile col software)
Contenuto del montaggio per tipo di trasporto uguale o diverso
Larghezza CS per tipo di trasporto uguale o diverso
Riconoscimento fiducial errate sincrono: standard, nessuna fiducial errata
globale
asincrono: standard
Regolazione automatica di larghezza sincrono: standard
asincrono: standard
a) Vedi l'opzione "CS lungo", paragrafo 6.12, pagina 443
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.7 Sistema di trasporto CS
151

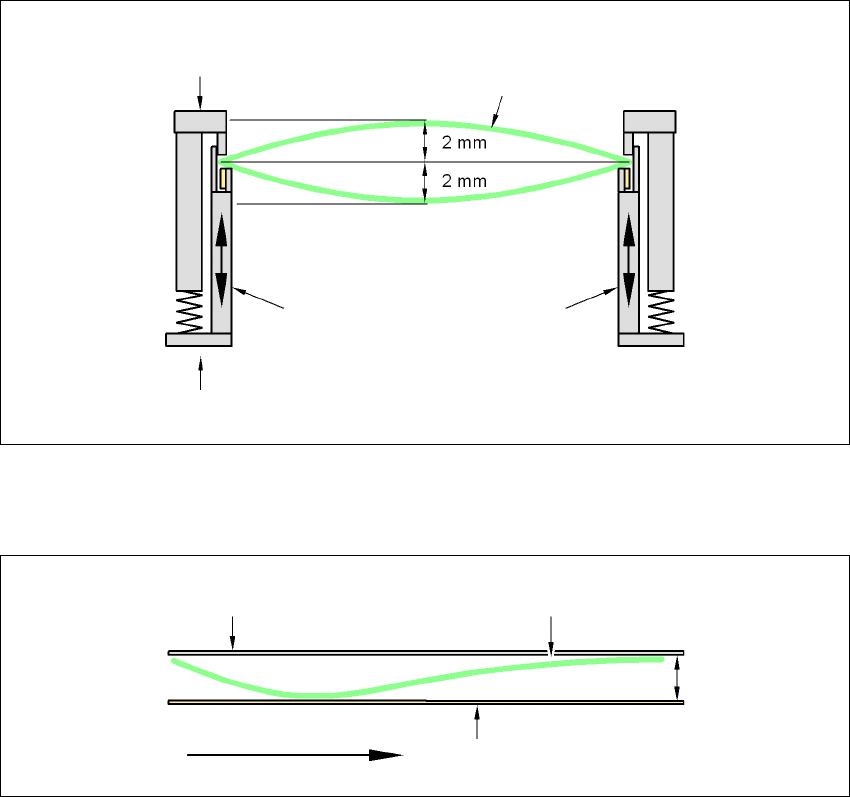

3.7.7 Definizione della convessità dei circuiti stampati
3.7.7.1 Convessità CS durante il trasporto
Convessità CS trasversalmente rispetto alla direzione di trasporto max. 1% della diagonale CS
ma non più di 2 mm
3
Convessità CS in direzione di trasporto + spessore CS < 5,5 mm
3
3
Angolo di stringimento fisso
Dispositivo di bloccaggio mobile
Circuito stampato
Flangia di trasporto
Angolo di stringimento fisso
Convogliatore di trasporto
Circuito stampato
Direzione di trasporto CS
5,5 mm
