Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.8 Sistema Vision 157 3.8.3 Vide ocamera C O C&P , tipo 23, 6 x 6, digit…
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.8 Sistema Vision A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
156
3.8.2.3 Videocamere IC e FC nel dispositivo automatico X2
3

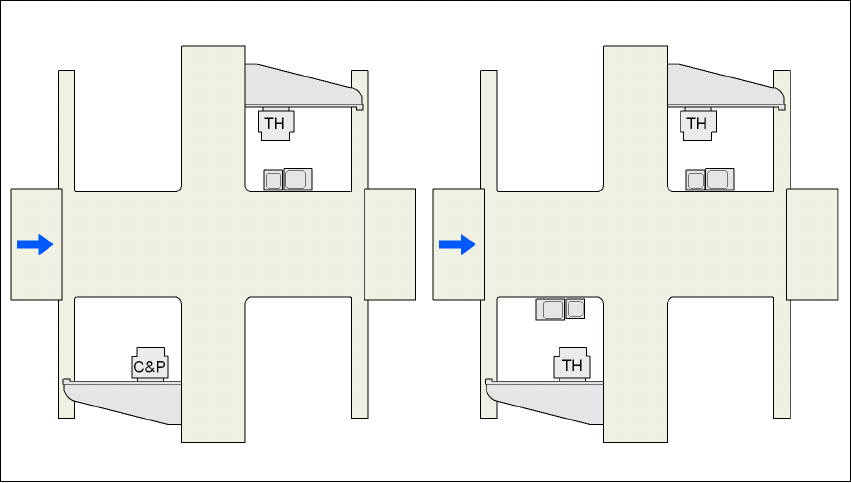

Fig. 3.8 - 3 Videocamere IC e FC nel dispositivo automatico X2
C&P C&P20A oppure C&P12 oppure C&P6
C&P6/12 Testa Collect&Place a 6 segmenti oppure testa Collect&Place a 12 segmenti
TH TwinHead
25 Videocamera FC, tipo 25
33 Videocamera IC, tipo 33
P1, P3 Portale 1, portale 3
25 e 33
33 e 25
25 e 33
P3 P3
P1
P1
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.8 Sistema Vision
157
3.8.3 Videocamera CO C&P, tipo 23, 6 x 6, digitale
3.8.3.1 Struttura
3

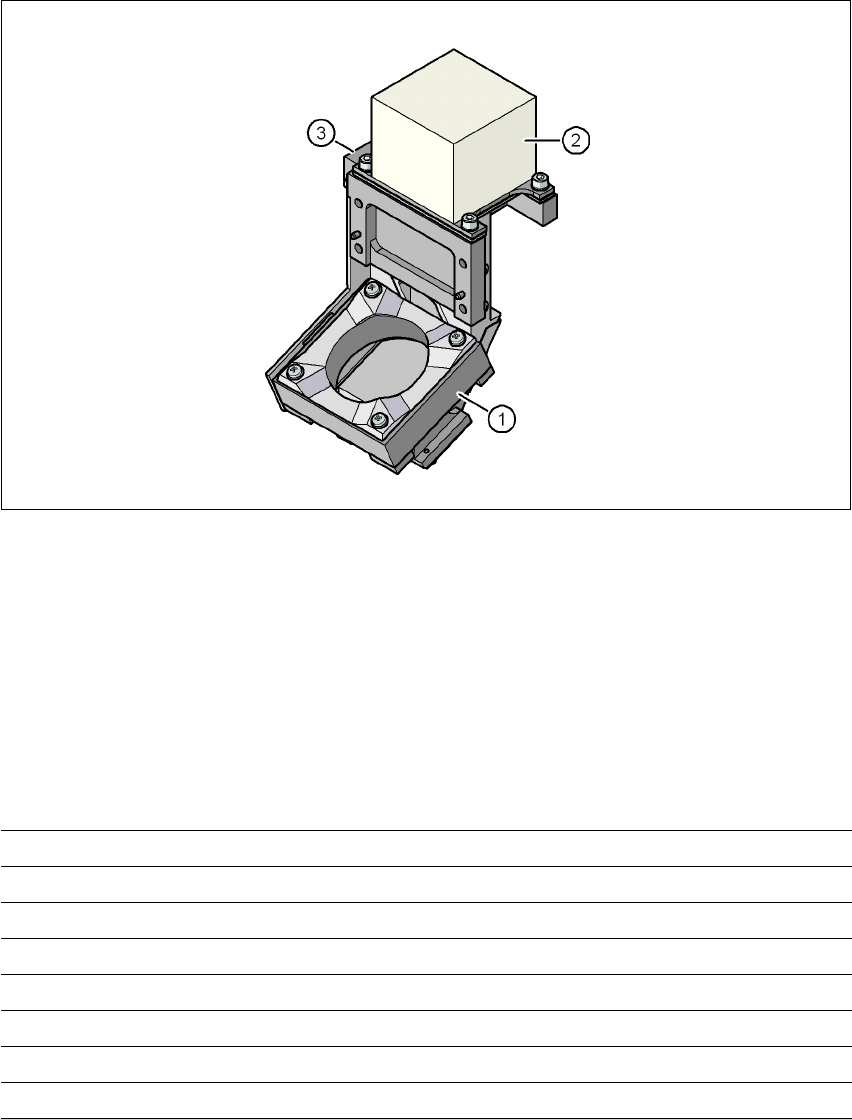

Fig. 3.8 - 4 Videocamera CO C&P, tipo 23, 6 x 6, digitale
3
(1) Sistema ottico della videocamera CO ed illuminazione
(2) Amplificatore videocamera
(3) Comandi dell'illuminazione
3.8.3.2 Dati tecnici
3
Misure CO 0,18 x 0,18 mm² fino a 6 x 6 mm²
Gamma CO 01005 a 6 x 6 mm²
Reticolo min. piedini 0,25 mm
Larghezza min. piedini 0,1 mm
Reticolo min. Ball 0,4 mm
Diametro ball min. 0,2 mm
Campo visivo 8,4 x 8,4 mm²
Tipo d'illuminazione Illuminazione dall'alto (5 livelli programmabili)
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.8 Sistema Vision A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
158
3.8.4 Videocamera CO C&P, tipo 28, 18 x 18, digitale
3.8.4.1 Struttura
3

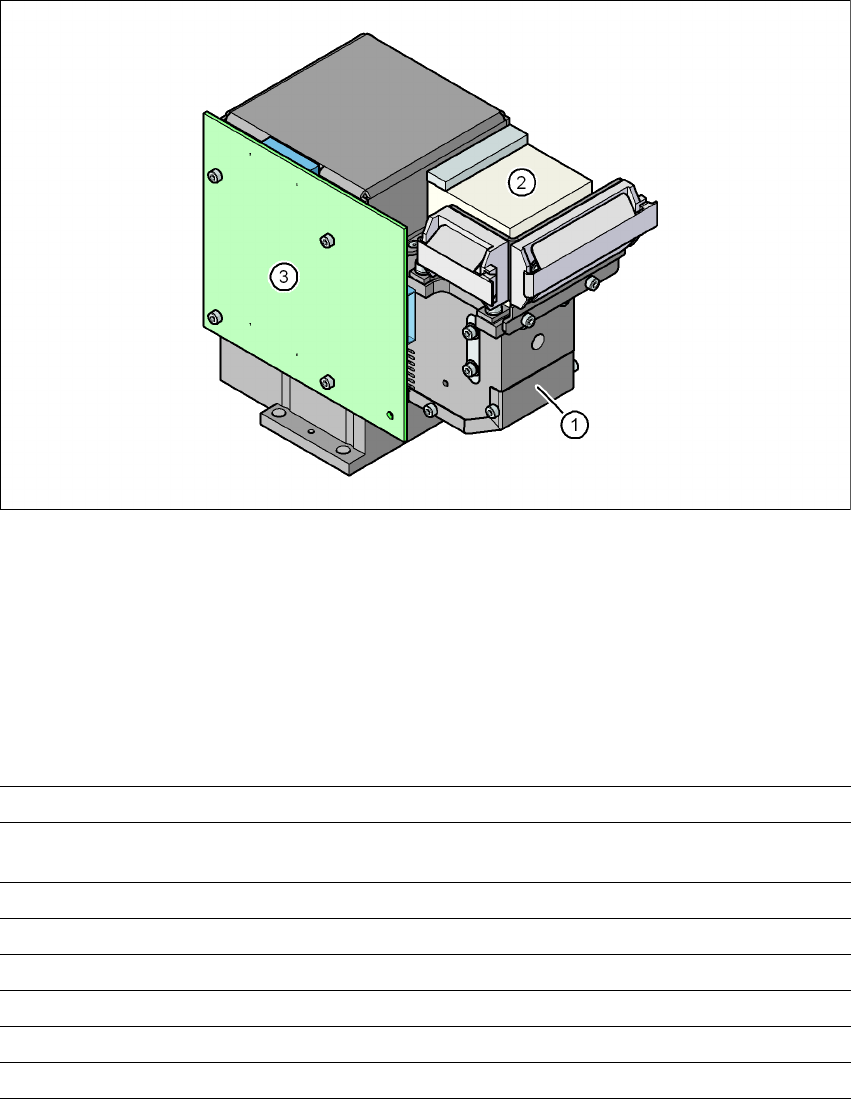

Fig. 3.8 - 5 Videocamera CO C&P, tipo 28, 18 x 18, digitale
3
(1) Sistema ottico della videocamera CO ed illuminazione
(2) Amplificatore videocamera
(3) Comandi dell'illuminazione
3.8.4.2 Dati tecnici
3
Misure CO 0,5 x 0,5 mm² fino a 18,7 x 18,7 mm²
Gamma CO 0402 a PLCC44 incl. BGA, µBGA, Flip-Chip, TSOP, QFP,
SO a SO32, DRAM
Reticolo min. piedini 0,5 mm
Larghezza min. piedini 0,2 mm
Reticolo min. Ball 0,35 mm
Diametro ball min. 0,2 mm
Campo visivo 24,5 x 24,5 mm²
Tipo d'illuminazione Illuminazione dall'alto (5 livelli programmabili)
