Lo spessore della carta delle cinghie di carta di 8 mm deve essere di massimi 1,6 mm. La lun-
ghezza di una tasca di componenti in direzione di trasporto della cinghia può essere di max. 51
mm.
3.9.1.2 Diametro del rotolo della cinghia
Il diametro dei rulli della cinghia può raggiungere i 19" (483 mm) per tutti i caricatori. La lista dei
diametri massimi dei rulli della cinghia in relazione all'altezza di trasporto CS è contenuta nella
sezione 3.11.8.2
, pagina 223.
3.9.1.3 Prelievo manuale di condensatori tantalici non prelevati da parte dell'operatore
Per far sì che in caso di errori di prelievo, i condensatori tantalici non causino la combustione del
materiale della cinghia in caso di taglio della cinghia, la superficie d'uso è stata allargata con l'op-
zione "In caso di errore di prelievo prelevare il componente dalla cinghia". Per questa operazione,
deve essere stata attivata questa opzione nel SIPLACE Pro. Nel dispositivo automatico di mon-
taggio, il componente non prelevato viene fatto avanzare una volta ed è poi pronto per essere pre-
levato nella cinghia. La traccia è disattivata ed un messaggio d'errore ricorda all'operatore di
prelevare dalla cinghia il componente tantalico.
Se c'è una traccia sostitutiva, la macchina continua con il montaggio. L'operatore ha comunque
la possibilità di arrestare il dispositivo automatico e di eliminare il componente tantalico.
Se manca la traccia sostitutiva e se non è possibile il montaggio con altri componenti, il dispositivo
automatico rimane fermo. Anche a questo punto, l'operatore può ora eliminare il componente tan-
talico e confermare l'errore. Dopo il nuovo avvio del dispositivo automatico da parte dell'operatore,
si prosegue il montaggio e vengono prelevati i componenti dalla traccia nuovamente liberata.
ISTRUZIONE 3
Questa funzione software è molto pratica anche per componenti costosi.
Rispettare anche le indicazioni di sicurezza per i condensatori a base di polvere metallica (vedi
la sezione 2.5.2, pagina 65).
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.9 Caricatori X per il carrello CO della serie SIPLACE X
165
3.9.1.4 Struttura geometrica del caricatore della cinghia della serie SIPLACE X
Generalmente, i caricatori della cinghia della serie X hanno una lunghezza di ca. 200 mm. La lar-
ghezza ed il numero di posti che occupano nel tavolo CO sono elencati nella seguente tabella.
3
L'altezza massima degli angoli di disturbo sull'angolo superiore della tasca della cinghia è di
3 mm. Poiché i caricatori non hanno coperchi eventualmente alzati e sono inoltre bene aggan-
ciati al tavolo CO, il pericolo di crash della testa è ridotto al minimo.
Caricatori della
cinghia
Larghezza in millimetri del
caricatore
Posti occupati del caricatore
nel tavolo CO
8 mm X 10,8 1
12 mm X 22,6 2
16 mm X 34,4 3
24 mm X 34,4 3
32 mm X 46,2 4
44 mm X 58,0 5
56 mm X 69,8 6
72 mm X 81,6 7
88 mm X 105,2 9
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.9 Caricatori X per il carrello CO della serie SIPLACE X A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
166
3.9.1.5 Struttura del caricatore della cinghia della serie SIPLACE X
Le due figure seguenti mostrano la struttura dei caricatori della cinghia per la serie X in base al
caricatore della cinghia X da 8 mm.
3

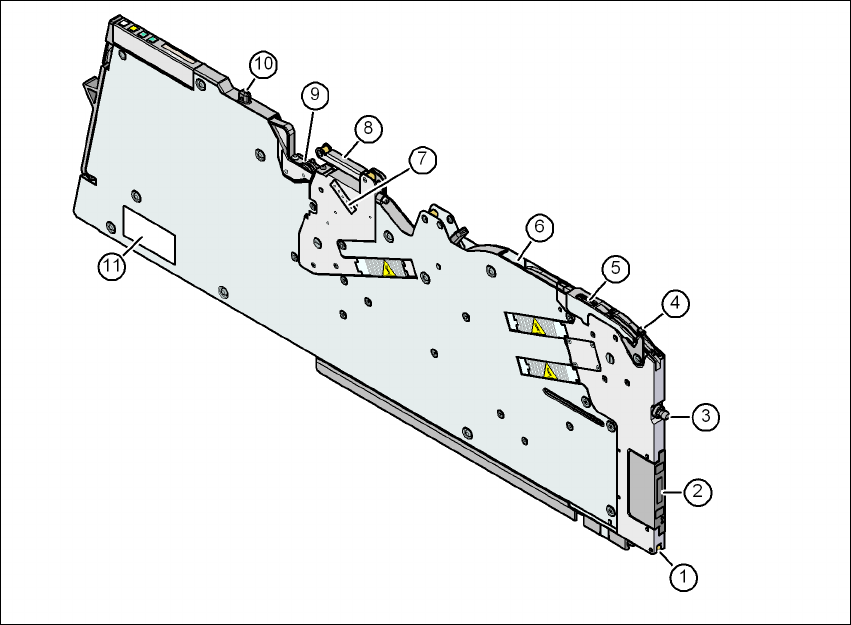

Fig. 3.9 - 1 Caricatore della cinghia X da 8 mm - vista frontale
(1) Rullo di bloccaggio (la maniglia di bloccaggio del tavolo CO blocca il caricatore con il rullo di
bloccaggio alla sua posizione finale.)
(2) IFED (interfaccia energia e dati)
(3) Perno di centraggio "anteriore"
(4) Leva per il sollevamento della finestra di prelievo per infilare e prelevare la cinghia
(5) Finestra di prelievo
(6) Apertura d'uscita del canale di guida della cinghia
(7) Impostazione della tensione della pellicola di rivestimento
(8) Braccio oscillante della pellicola di rivestimento
(9) Ruote d'intasamento della pellicola di rivestimento
(10) Perno di centraggio "posteriore "
(11) Targhetta del tipo
