3.9.2 Dati tecnici dei caricatori della serie SIPLACE X
Le pagine seguenti contengono le figure dei caricatori di serie X e i dati tecnici.
3.9.2.1 Caricatore della cinghia X da 8 mm
3

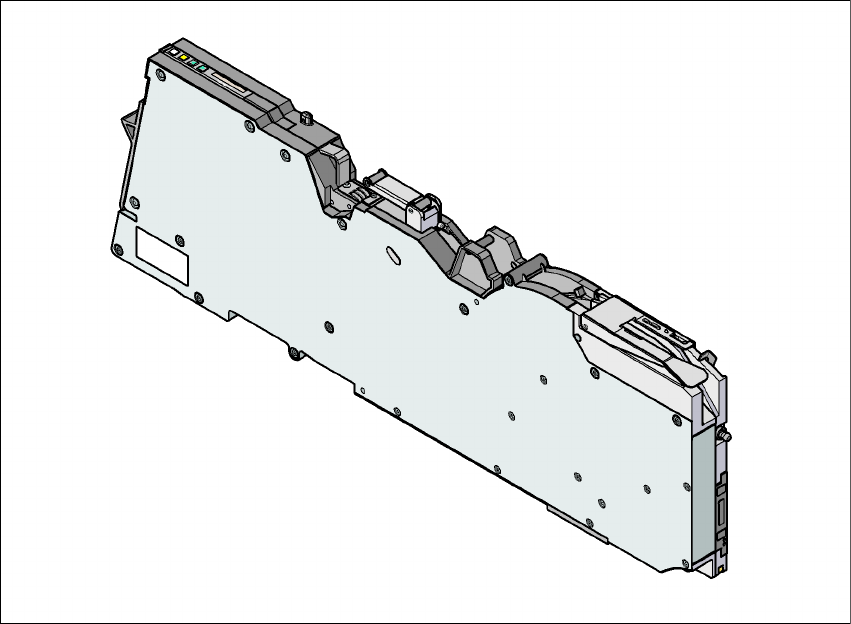

Fig. 3.9 - 3 Caricatore della cinghia X da 8 mm
3
Caricatore della cinghia X da 8 mm Articolo no. 00141270-xx
Caricatore della cinghia 8 mm X con sensore di
giunzione
Articolo no. 00141290-xx
Larghezza 10,8 mm
Posti occupati dei caricatori 1
Larghezza dei passi di trasporto 1 mm / 2 mm / 4 mm / 8 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.9 Caricatori X per il carrello CO della serie SIPLACE X
169
3.9.2.2 Caricatore della cinghia X da 12 mm
3
Fig. 3.9 - 4 Caricatore della cinghia X da 12 mm
3
3
3
3
3
Caricatore della cinghia X da 12 mm Articolo no. 00141271-xx
Caricatore della cinghia 12 mm X con sensore
di giunzione
Articolo no. 00141291-xx
Larghezza 22,6 mm
Posti occupati dei caricatori 2
Larghezza dei passi di trasporto Da 4 mm a 16 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.9 Caricatori X per il carrello CO della serie SIPLACE X A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
170
3.9.2.3 Caricatore della cinghia X da 16 mm
3
Fig. 3.9 - 5 Caricatore della cinghia X da 16 mm
3
Caricatore della cinghia X da 16 mm Articolo no. 00141272-xx
Caricatore della cinghia 16 mm X con sensore
di giunzione
Articolo no. 00141292-xx
Larghezza 34,4 mm
Posti occupati dei caricatori 3
Larghezza dei passi di trasporto Da 4 mm a 20 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
