3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X 3.9 Caricatori X per il carrello CO della serie SIPLACE X A par tire dalla versione di software SR.605.xx Edizione 07/2008 IT 174 3.9.2.7 Carica…
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.9 Caricatori X per il carrello CO della serie SIPLACE X
173
3.9.2.6 Caricatore della cinghia X da 44 mm
3

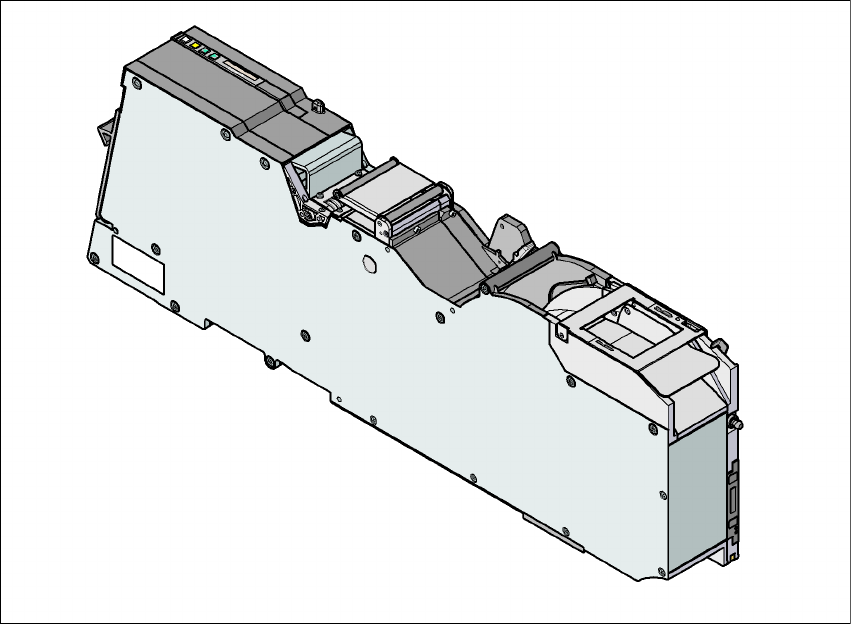

Fig. 3.9 - 8 Caricatore della cinghia X da 44 mm
3
3
3
3
Caricatore della cinghia X da 44 mm Articolo no. 00141275-xx
Caricatore della cinghia 44 mm X con sensore
di giunzione
Articolo no. 00141295-xx
Larghezza 58,0 mm
Posti occupati dei caricatori 5
Larghezza dei passi di trasporto Da 4 mm a 52 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.9 Caricatori X per il carrello CO della serie SIPLACE X A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
174
3.9.2.7 Caricatore della cinghia X da 56 mm
3
Fig. 3.9 - 9 Caricatore della cinghia X da 56 mm
3
3
3
Caricatore della cinghia X da 56 mm Articolo no. 00141276-xx
Caricatore della cinghia 56 mm X con sensore
di giunzione
Articolo no. 00141296-xx
Larghezza 69,8 mm
Posti occupati dei caricatori 6
Larghezza dei passi di trasporto Da 4 mm a 64 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.9 Caricatori X per il carrello CO della serie SIPLACE X
175
3.9.2.8 Caricatore della cinghia X da 72 mm
3
Fig. 3.9 - 10 Caricatore della cinghia X da 72 mm
3
3
3
Caricatore della cinghia X da 72 mm Articolo no. 00141277-xx
Caricatore della cinghia 72 mm X con sensore
di giunzione
Articolo no. 00141297-xx
Larghezza 81,6 mm
Posti occupati dei caricatori 7
Larghezza dei passi di trasporto Da 4 mm a 80 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
