Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.9 Caricatori X per il carrello CO della serie SIPLACE X
175
3.9.2.8 Caricatore della cinghia X da 72 mm
3
Fig. 3.9 - 10 Caricatore della cinghia X da 72 mm
3
3
3
Caricatore della cinghia X da 72 mm Articolo no. 00141277-xx
Caricatore della cinghia 72 mm X con sensore
di giunzione
Articolo no. 00141297-xx
Larghezza 81,6 mm
Posti occupati dei caricatori 7
Larghezza dei passi di trasporto Da 4 mm a 80 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.9 Caricatori X per il carrello CO della serie SIPLACE X A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
176
3.9.2.9 Caricatore della cinghia X da 88 mm
3
Fig. 3.9 - 11 Caricatore della cinghia X da 88 mm
3
3
3
Caricatore della cinghia X da 88 mm Articolo no. 00141278-xx
Caricatore della cinghia 88 mm X con sensore
di giunzione
Articolo no. 00141298-xx
Larghezza 105,2 mm
Posti occupati dei caricatori 9
Larghezza dei passi di trasporto Da 4 mm a 96 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.9 Caricatori X per il carrello CO della serie SIPLACE X
177
3.9.3 Unità dipping (d'immersione) lineare X (LDU-X)
Articolo no. 00117011-xx Moduli d'immersione lineare per Flux (fondente) / LDU-X
Articolo no. piastre d'immersione vedi paragrafo 3.9.3.3
, pagina 179
3

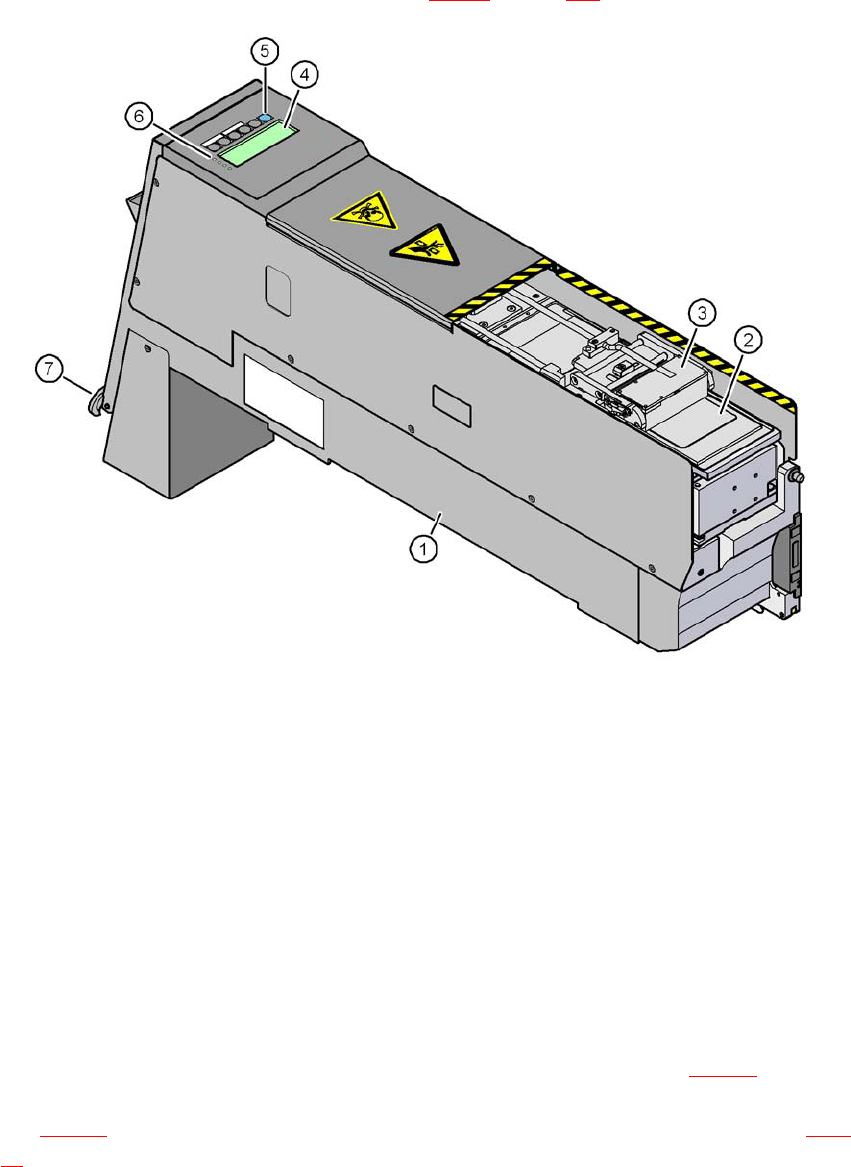

Fig. 3.9 - 12 Unità d'immersione lineare (LDU-X)
(1) LDU-X
(2) Piastra d'immersione
(3) Serbatoio del fondente
(4) Spazio di visualizzazione (4 righe da 20 caratteri)
(5) Pannello di comando con 6 tasti rivestiti da pellicola protettiva flessibile
(6) LED per messaggi di stato
(7) Tasto di ARRESTO D'EMERGENZA
3.9.3.1 Descrizione
L'unità d'immersione lineare X (unità d'immersione lineare X, pos. 1 nella Fig. 3.9 - 12) serve a
immergere nel fondente i componenti flip-chip e CSP. Il serbatoio del fondente nella Pos. 3 della
Fig. 3.9 - 12
) scivola con un movimento lineare sulla piastra d'immersione (pos. 2 nella Fig. 3.9 -
12) e applica il fondente con uno spessore definito nell'incavo della piastra d'immersione. I para-
