3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.9 Caricatori X per il carrello CO della serie SIPLACE X A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
180
3.9.4.1 Adattatore per caricatori della serie X con Label Presenter
3

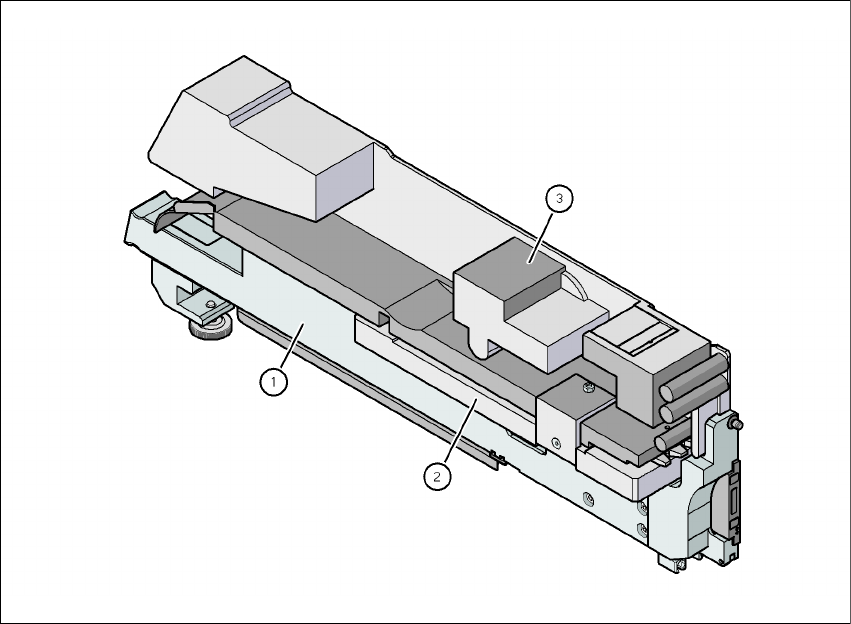

Fig. 3.9 - 13 Adattatore per caricatori della serie X con Label Presenter
(1) Adattatore per caricatori della serie X (00141305-xx)
(2) Piastra per adattatore per Label Presenter SIPLACE (00141310-xx)
(3) Label Presenter
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.9 Caricatori X per il carrello CO della serie SIPLACE X
181
3.9.4.2 Adattatore per caricatori della serie X con caricatore a vibrazione longitudinale
ISTRUZIONE 3
Nella fornitura dell'adattatore per caricatori della serie X è compresa anche una piastra per adat-
tatore:
– La piastra per adattatore deve essere usata per altezze di componenti fino a 16,5 mm.
– A componenti con altezze comprese tra 16,5 mm e 25 mm si può lavorare senza piastra
per adattatore.
3

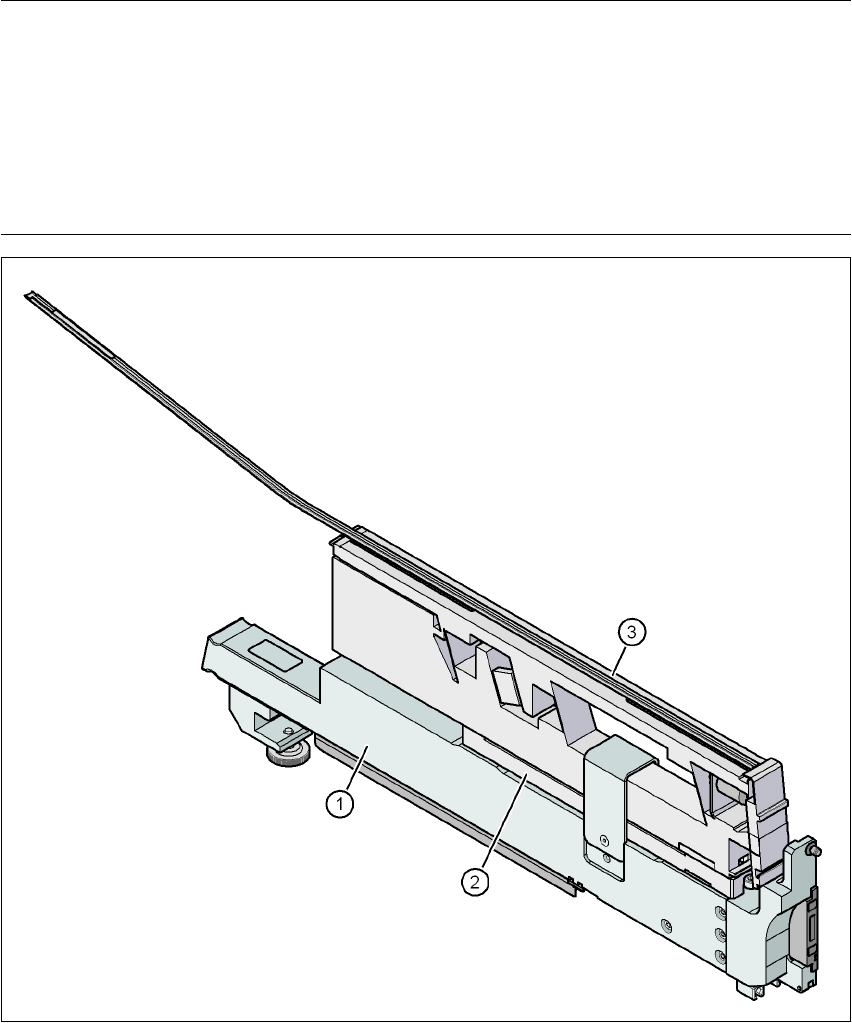

Fig. 3.9 - 14 Adattatore per caricatori della serie X con caricatore a vibrazione longitudinale
(1) Adattatore per caricatori della serie X (00141305-xx)
(2) Piastra dell'adattatore 16,5 mm (compresa nella fornitura)
(3) Caricatore a vibrazione longitudinale
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.9 Caricatori X per il carrello CO della serie SIPLACE X A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
182
3.9.4.3 Adattatore per caricatori della serie X con Reject Conveyor
(modulo di smaltimento)
3
Fig. 3.9 - 15 Adattatore per caricatori della serie X con caricatore a vibrazione longitudinale
(1) Adattatore per caricatori della serie X (00141305-xx)
(2) Piastra dell'adattatore per Reject Conveyor (00141308-xx)
(3) Reject Conveyor (modulo di smaltimento)
