3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X 3.9 Caricatori X per il carrello CO della serie SIPLACE X A par tire dalla versione di software SR.605.xx Edizione 07/2008 IT 186 3.9.6.1 Dati t…
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.9 Caricatori X per il carrello CO della serie SIPLACE X
185
3.9.6 Supporto per vassoi per carrello CO della serie SIPLACE X
Articolo no. 00141285-xx Supporto per vassoi, serie X
3

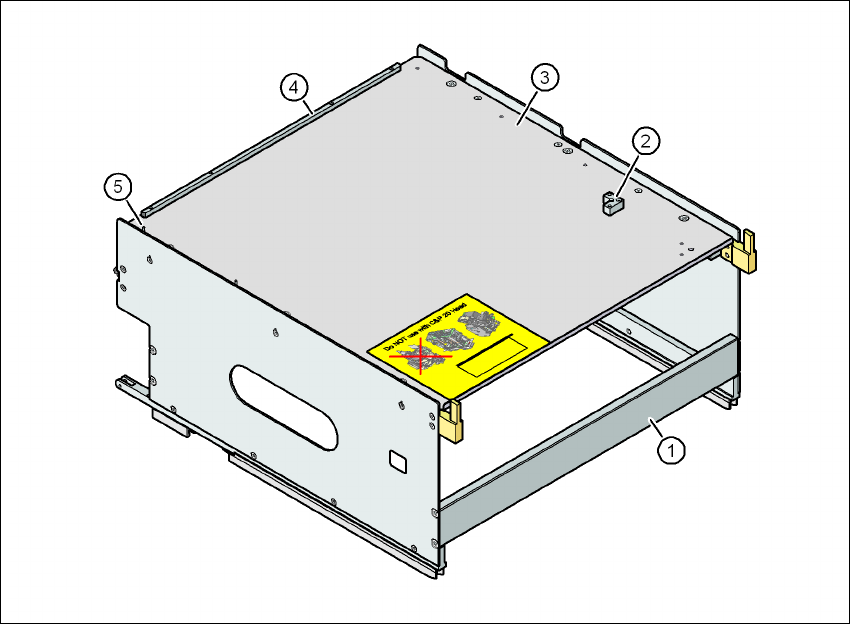

Fig. 3.9 - 17 Supporto per vassoi
(1) Supporto per vassoi della serie SIPLACE X
(2) Angolo di tenuta per 2. JEDEC vassoio
(3) Supporto dei vassoi
(4) Listelli di supporto per il vassoio JEDEC
(5) Vite di regolazione - punto zero del vassoio JEDEC
3
I vassoi JEDEC o vassoi wafflepack posizionati si fissano con magneti sul supporto di vassoi. Se
si posizionano due vassoi JEDEC, li si deve fissare con listelli di bloccaggio e di tenuta come quelli
usati nei vassoi del SAVM.
Parti: No. articolo:
Magnete 00316593-xx
Listello di bloccaggio e di tenuta per vassoi JEDEC 00372615-xx
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.9 Caricatori X per il carrello CO della serie SIPLACE X A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
186
3.9.6.1 Dati tecnici
3.9.6.2 Numero di vassoi per posto e dispositivo automatico
3.9.6.3 Inserire il supporto per vassoi nel carrello CO della serie X
→ Inserire le due guide di scorrimento anteriori (Pos. 1 nella Fig. 3.9 - 18, pagina 187) del sup-
porto nel supporto d'inserimento (Pos. 63.9 - 18
, pagina 187).
→ Spingere il supporto in avanti lungo i profili guida (pos. 7 nella Fig. 3.9 - 18
, pagina 187). Il sup-
porto scivola sui profili guida con la guida di scorrimento anteriore (Pos. 1) e posteriore (pos. 2
nella Fig. 3.9 - 18
, pagina 187).
→ Spingere in avanti il supporto finché le due spine di centraggio "anteriori" (pos. 4 nella Fig. 3.9
- 18, pagina 187) scompaiono nei fori di centraggio (pos. 10 nella Fig. 3.9 - 18, pagina 187).
→ Durante questa operazione, fare attenzione alle due spine di centraggio "posteriori" (pos. 3
nella Fig. 3.9 - 18
, pagina 187) del supporto. Devono scivolare senza problemi nelle cavità
(pos. 8 nella Fig. 3.9 - 18
, pagina 187) del listello di centraggio.
→ Nella posizione di battuta del supporto si inseriscono le manopole di bloccaggio (Pos. 9 nella
Fig. 3.9 - 18
, pagina 187) nei rulli di bloccaggio (Pos. 5) del supporto.
3
Il supporto per vassoi si può bloccare e sbloccare con il pannello dell'operatore. Durante il mon-
taggio è possibile quindi sostituire il supporto anche senza interruzioni.
AVVERTENZA 3
Rispettare le indicazioni di sicurezza sull'occupazione dei posti nella sezione 2.6.5.1, pagina 85.
Misure (lungh. x largh. x alt.) 429 mm x 376 mm x 200 mm
Occupazione dei posti sul tavolo CO 32 posti
a
a) Nei restanti 8 posti si possono collocare caricatori X. Se si usano listelli di bloccaggio e di tenuta, l'offerta di
posti si riduce a 6 a causa delle leve di fissaggio che sporgono lateralmente.
Possibilità di posizionamento nei dispositivi auto-
matici della serie X
Posti 2 e 4
Software
Software della stazione Da SR.601.xx
Sistema di programmazione Da SIPLACE Pro 3.0
Gamma della testa di montaggio TwinHead, C&P6, C&P12
Dispositivo automatico di montaggio Posto 2 Posto 4
X4 1 1
X3 2 1
X2 2 2
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.9 Caricatori X per il carrello CO della serie SIPLACE X
187
3
Fig. 3.9 - 18 Inserire il supporto per vassoi nel carrello CO della serie X
(1) Guida di scorrimento anteriore (6) Supporto d'inserimento
(2) Guida di scorrimento posteriore (7) Guida di scorrimento (profilo Omega)
(3) Perno di centraggio "posteriore" (8) Cavità nel listello di centraggio per l'accetta-
zione della spina di centraggio "posteriore "
(4) Perno di centraggio "anteriore" (9) Manopole di bloccaggio
(5) Rullo di bloccaggio (10) Fori di centraggio nel tavolo CO per l'accetta-
zione della spina di centraggio "anteriore "
