3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X 3.10 Caricatori S per il carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 188 3.10 Caricatori S per il …
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.9 Caricatori X per il carrello CO della serie SIPLACE X
187
3

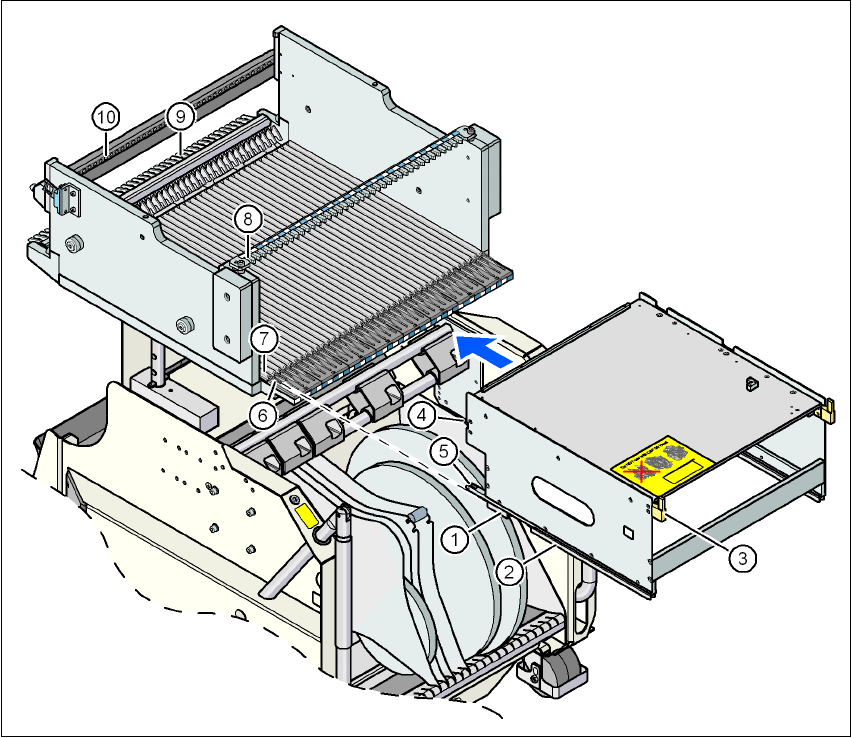

Fig. 3.9 - 18 Inserire il supporto per vassoi nel carrello CO della serie X
(1) Guida di scorrimento anteriore (6) Supporto d'inserimento
(2) Guida di scorrimento posteriore (7) Guida di scorrimento (profilo Omega)
(3) Perno di centraggio "posteriore" (8) Cavità nel listello di centraggio per l'accetta-
zione della spina di centraggio "posteriore "
(4) Perno di centraggio "anteriore" (9) Manopole di bloccaggio
(5) Rullo di bloccaggio (10) Fori di centraggio nel tavolo CO per l'accetta-
zione della spina di centraggio "anteriore "
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.10 Caricatori S per il carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
188
3.10 Caricatori S per il carrello CO SIPLACE HF
Per la preparazione dei diversi tipi di componenti, per il dispositivo automatico, attualmente sono
disponibili i seguenti caricatori:
3.10.1 Caricatori della cinghia
– Caricatore SII da 8 mm
– Caricatore S da 3 x 8 mm
– Caricatore S da 3 x 8 mm per componenti 0201/0402 nella cinghia di carta
– Caricatore S 3 x 8 mm SL
a
per componenti a partire da 0201 in cinghia di carta o blister
– Caricatore S da 12/16 mm, 24/32 mm, 44 mm, 56 mm, 72 mm e 88 mm
– Caricatore S DP per tasche profonde da 24/32 mm, 44 mm e 56 mm
3.10.2 Altri caricatori
– Caricatore a vibrazione longitudinale, tipo 3
– Caricatore bulk-case
– Caricatore Surftape da 8 mm, 12 mm e 16 mm
– Supporto per vassoi
3.10.3 Descrizione
Con questi caricatori, possono essere elaborati tutti i componenti dalle forme di imballaggio più
correnti come p. e. materiale sfuso, caricatori a barre e componenti con cinghia.
La caratteristica principale del sistema modulare di preparazione dei componenti è l'elevata fles-
sibilità. Così, p. e., la calibratura del caricatore può essere impostata sul caricatore. Le cinghie di
carta e di blister si possono elaborare con i caricatori a cinghia. Una piccola gamma di tipi di ca-
ricatori è sufficiente per montare una vasta gamma di tipi di componenti.
Con l'identificazione della posizione dei caricatori è possibile determinare in modo esatto la posi-
zione di prelievo dei componenti. L'identificazione della posizione viene eseguita automatica-
mente ad ogni cambio del caricatore o del tavolo di sostituzione CO.
Il cambio o sostituzione dei caricatori può essere eseguito in modo semplice e rapido anche da
personale non addestrato.
a) SL = shutterless, ovvero senza copertura CO
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori S per il carrello CO SIPLACE HF
189
ISTRUZIONE
Informazioni dettagliate sui caricatori sono riportate nelle Istruzioni d'uso dei caricatori dei com-
ponenti.
3.10.4 Materiale della cinghia
La gamma della larghezza della cinghia va da 8 mm a 88 mm. Il materiale della cinghia è blister
o carta. Si può inoltre lavorare a cinghie con una pellicola di rivestimento permanentemente ade-
siva (pellicola PSA). Per questa operazione è necessaria l'opzione "kit PSA".
3.10.5 Diametro del rotolo della cinghia
Il diametro dei rulli della cinghia può raggiungere i 19" (483 mm) per tutti i caricatori. La lista dei
diametri massimi dei rulli della cinghia in relazione all'altezza di trasporto CS è contenuta nella
sezione 3.12.5.1
, pagina 231.
3.10.6 Prelievo manuale di condensatori tantalici non prelevati da parte dell'ope-
ratore
Per far sì che in caso di errori di prelievo, i condensatori tantalici non causino la combustione del
materiale della cinghia in caso di taglio della cinghia, la superficie d'uso è stata allargata con l'op-
zione "In caso di errore di prelievo prelevare il componente dalla cinghia". Per questa operazione,
deve essere stata attivata questa opzione nel SIPLACE Pro. Nel dispositivo automatico di mon-
taggio, il componente non prelevato viene fatto avanzare una volta ed è poi pronto per essere pre-
levato nella cinghia. La traccia è disattivata ed un messaggio d'errore ricorda all'operatore di
prelevare dalla cinghia il componente tantalico.
Se c'è una traccia sostitutiva, la macchina continua con il montaggio. L'operatore ha comunque
la possibilità di arrestare il dispositivo automatico e di eliminare il componente tantalico.
Se manca la traccia sostitutiva e se non è possibile il montaggio con altri componenti, il dispositivo
automatico rimane fermo. Anche a questo punto, l'operatore può ora eliminare il componente tan-
talico e confermare l'errore. Dopo il nuovo avvio del dispositivo automatico da parte dell'operatore,
si prosegue il montaggio e vengono prelevati i componenti dalla traccia nuovamente liberata.
ISTRUZIONE 3
Questa funzione software è molto pratica anche per componenti costosi.
Kit PSA Articolo no.
Kit PSA da 8 mm SII 00141216-xx
Kit PSA Kit da 12 mm / 16 mm S 00141218-xx
