3.10.8.3 Caricatore della cinghia S da 3 x 8 mm per componenti 0201/0402
3

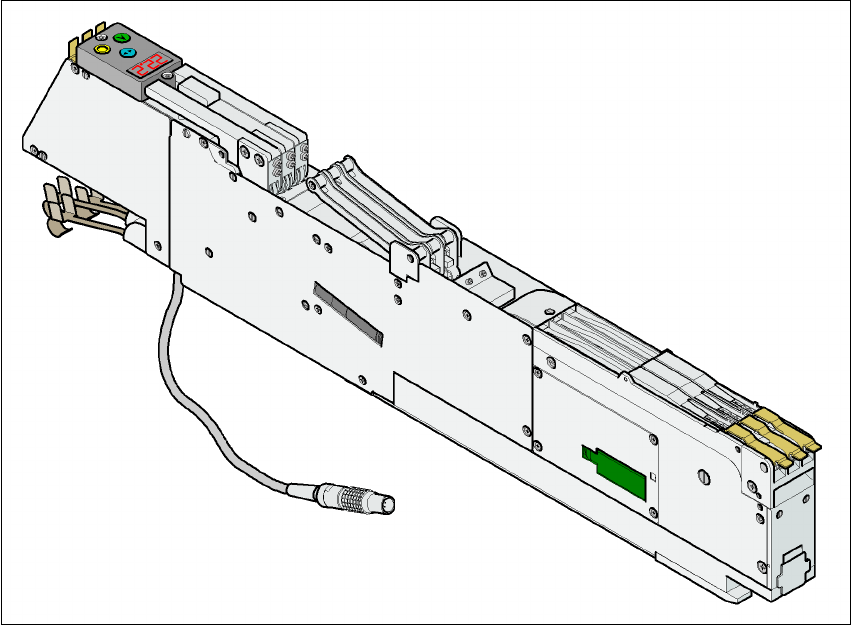

Fig. 3.10 - 3 Caricatore della cinghia S da 3 x 8 mm per componenti 0201/0402
3
Articolo n. 00141099-xx 3
Larghezza 30,6 mm 3
Tracce per caricatore 3 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori 4 x 15 3
Riserva componenti con bobine da 7" ca. 10.000 pezzi 3
Larghezza dei passi di trasporto 2mm / 4mm 3
Materiale della cinghia Carta 3
Altezza max CO 0,7 mm 3
Gamma di componenti 0201/0402 3
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.10 Caricatori S per il carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
194
3.10.8.4 Caricatore della cinghia SL da 3 x 8 mm
3
Fig. 3.10 - 4 Caricatore della cinghia SL da 3 x 8 mm
a
Articolo n. 00141088-xx 3
Larghezza 30,6 mm 3
Tracce per caricatore 3 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori 4 x 15 3
Riserva componenti con bobine da 7" ca. 10.000 pezzi 3
Larghezza dei passi di trasporto 2mm / 4mm / 8 mm 3
Materiale della cinghia Carta o blister 3
Altezza max CO 2,5 mm 3
Gamma di componenti a partire da 0201 3
2 posizioni di prelievo posizione anteriore : CO 1,6 mm
posizione posteriore: CO 1,6 mm 3
3
Per questo caricatore è stato realizzato il nuovo principio "Feed on Demand" (alimentare su richie-
sta) per ridurre lo scarto dei componenti. I CO vengono trasportati alla posizione di prelievo solo
quando la testa di montaggio va alla posizione di prelievo.
a) SL = shutterless, ovvero senza copertura CO
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori S per il carrello CO SIPLACE HF
195
3.10.8.5 Caricatore della cinghia S da 12/16 mm
3
Fig. 3.10 - 5 Caricatore della cinghia S da 12/16 mm
No. articolo 00141092-xx 3
Larghezza 30,3 mm 3
Tracce per caricatore 1 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori 4 x 15 3
Riserva componenti con bobine da 7" ca. 4.000 pezzi 3
Larghezza dei passi di trasporto da 4 mm a 24 mm in passi di 4 mm 3
Materiale della cinghia Carta o blister 3
Altezza max CO 14 mm 3
