Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori S per il carrello CO SIPLACE HF 203 3.10.8.13 Caricat ore del…
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.10 Caricatori S per il carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
202
3.10.8.12 Caricatore della cinghia S da 72mm
3

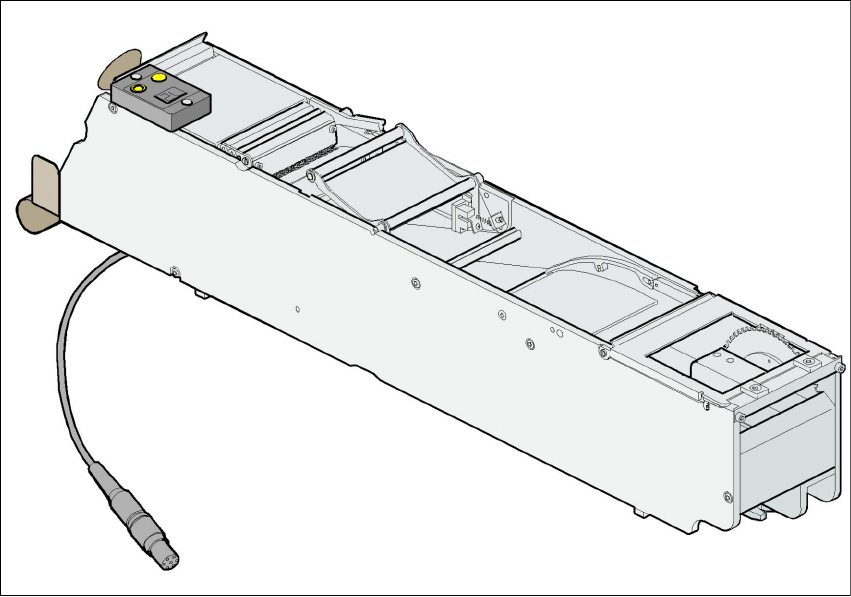

Fig. 3.10 - 12 Caricatore della cinghia S da 72 mm
3
No. articolo 00141097-xx 3
Larghezza 82,6 mm 3
Tracce per caricatore 1 3
Posti occupati dei caricatori 3 3
Numero massimo di caricatori 4 x 5 3
Riserva componenti con bobine da 7" ca. 2.000 pezzi 3
Larghezza dei passi di trasporto da 4 a 80 mm in passi di 4 mm 3
Materiale della cinghia Blister 3
Altezza max CO 14 mm 3
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori S per il carrello CO SIPLACE HF
203
3.10.8.13 Caricatore della cinghia S da 88mm
3
Fig. 3.10 - 13 Caricatore della cinghia S da 88 mm
3
No. articolo 00141070-xx 3
Larghezza 98,6 mm 3
Tracce per caricatore 1 3
Posti occupati dei caricatori 3,5 3
Numero massimo di caricatori 4 x 4 3
Riserva componenti con bobine da 7" ca. 2.000 pezzi 3
Larghezza dei passi di trasporto da 4 a 96 mm in passi di 4 mm 3
Materiale della cinghia Blister 3
Altezza max CO 14 mm 3
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.10 Caricatori S per il carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
204
3.10.8.14 Caricatore a vibrazione longitudinale, tipo 3
Fig. 3.10 - 14 Caricatore a vibrazione longitudinale, tipo 3
Articolo n. 00142031-xx 3
Larghezza 28 mm 3
Tracce per caricatore 1, 2 o 3 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori 4 x 15 3
Riserva componenti per ogni caricatore a barre max. 150 pezzi, 3
a seconda della lunghezza del componente 3
Dati specifici caricatori a barre 9,5 mm larghezza / 3 pezzi 3
15 mm larghezza / 2 pezzi 3
> 15 mm larghezza / 1 pezzo 3
30 mm larghezza / 1 pezzo 3
Tempo di vibrazione con SIPLACE Pro, regolabile da 400 a
oltre 1.000 msec 3
