3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.10 Caricatori S per il carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
204
3.10.8.14 Caricatore a vibrazione longitudinale, tipo 3
Fig. 3.10 - 14 Caricatore a vibrazione longitudinale, tipo 3
Articolo n. 00142031-xx 3
Larghezza 28 mm 3
Tracce per caricatore 1, 2 o 3 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori 4 x 15 3
Riserva componenti per ogni caricatore a barre max. 150 pezzi, 3
a seconda della lunghezza del componente 3
Dati specifici caricatori a barre 9,5 mm larghezza / 3 pezzi 3
15 mm larghezza / 2 pezzi 3
> 15 mm larghezza / 1 pezzo 3
30 mm larghezza / 1 pezzo 3
Tempo di vibrazione con SIPLACE Pro, regolabile da 400 a
oltre 1.000 msec 3
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori S per il carrello CO SIPLACE HF
205
3.10.8.15 Caricatore bulk-case
3
Fig. 3.10 - 15 Caricatore bulk-case
Articolo n. 00142318-xx 3
Larghezza 30,6 mm 3
Tracce per caricatore 2 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori 4 x 15 3
Riserva componenti fino a 50.000 pezzi 3
Guide di alimentazione 0402 / 0,5 mm altezza Articolo no. 00142320-xx3
0603 / 0,80 mm altezza Articolo no. 00142322-xx3
Tempo passi < 60 ms 3
L'alimentazione dell'aria compressa per i caricatori bulk-case è descritta nella sezione 3.12.7
,
pagina 231
. 3
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.10 Caricatori S per il carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
206
3.10.8.16 Caricatore Surftape
Per il montaggio di Bare Dies è necessario il caricatore Surftape per la preparazione del CO.
Questi caricatori sono disponibili in modelli per cinghie da 8 mm e cinghie da 12 o 16 mm. 3
3

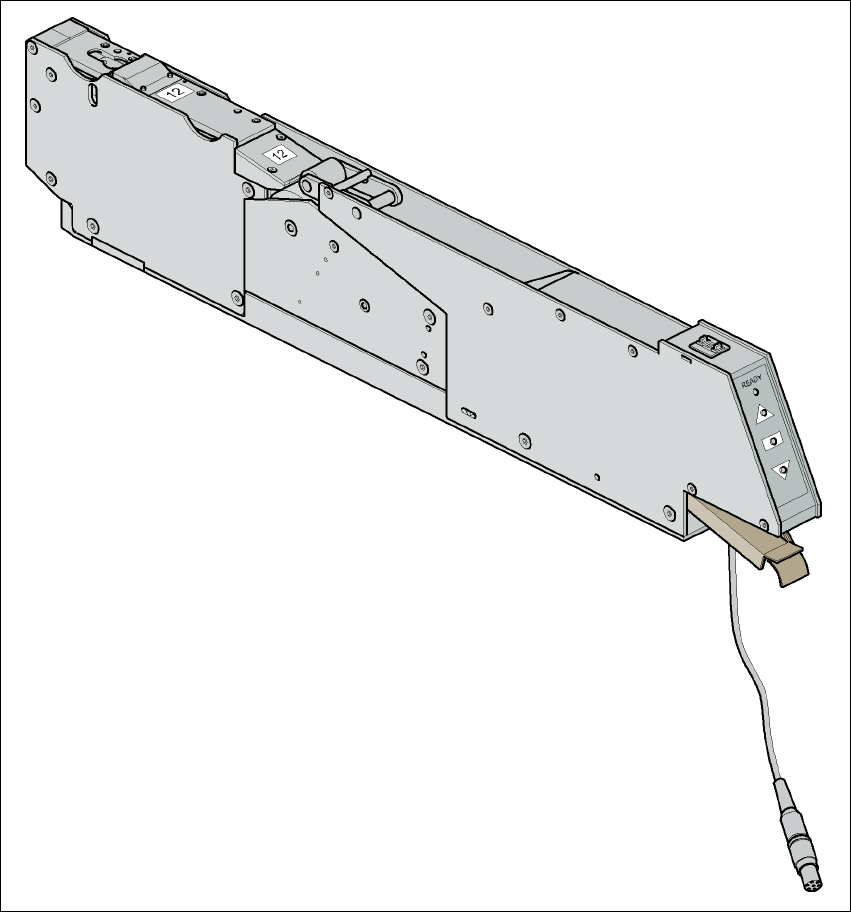

Fig. 3.10 - 16 Caricatore Surftape
3
L'uso del caricatore è descritto nel manuale d'uso dei caricatori. 3
