3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X 3.10 Caricatori S per il carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 208 3.10.9 Supporto per vasso…
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori S per il carrello CO SIPLACE HF
207
Dati tecnici 3
3
3
Parametri dei caricatori Surftape 3
I parametri dei caricatori Surftape si possono modificare con il calcolatore SIPLACE Pro.
Larghezze della cinghia 8/12/16 mm
Misure consigliate di cinghia e componenti 8 mm: CO 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: CO 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: CO 3,8 x 3,8 mm² - 9,5 x
9,5 mm²
Precisione della cinghia dei Bare Die nel Surftape Misura del Bare Die fino a 2,3 x 2,3 mm²:
+/- 100 µm, 6
Misura del Bare Die superiore a 2,3 x 2,3
mm²: +/- 200 µm, 6
(riferita al centro della tasca)
Distanza necessaria del Bare Die
angoli rispetto alla
tasca della cinghia min. 0,4 mm
Ago d'espulsione Angolo semplice o triplo, secondo le
misure del Die
Materiale della cinghia Metrico
Norma della cinghia IEC 286-3, DIN-IEC-286, EIA 481 e JIS
C 0806
Diametro del rotolo della cinghia 7" fino a 15"
Superficie di appoggio del caricatore 1 posto nel tavolo dei componenti
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.10 Caricatori S per il carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
208
3.10.9 Supporto per vassoi per carrello CO SIPLACE HF
Articolo no. 00116430-01 Supporto per vassoio grande (260 x360mm²)
Articolo no. 00116432-01 Supporto per vassoio piccolo (136 x360mm²)
3
3.10.9.1 Descrizione
Il supporto per vassoi è un dispositivo per l'accettazione di vassoi JEDEC nei quali si preparano i
componenti. Il supporto viene messo sul tavolo dei componenti come un caricatore e i vassoi ven-
gono sostituiti a mano.
L'allestimento del supporto è consigliabile se si devono montare solo pochi tipi di CO da un vas-
soio.
3.10.9.2 Dati tecnici
3
Supporto per vassoio grande
Misure (lungh. x largh. x alt.) 425 x 264 x 113 mm³
Occupazione dei posti nel
tavolo CO
9
Possibilità di posto Posti 2 e 4
Gamma della testa di montaggio TH, C&P6, C&P12
Supporto per vassoio piccolo
Misure (lungh. x largh. x alt.) 425 x 140 x 113 mm³
Occupazione del posto
sul tavolo CO
5
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori S per il carrello CO SIPLACE HF
209
3
3.10.9.3 Montaggio
3

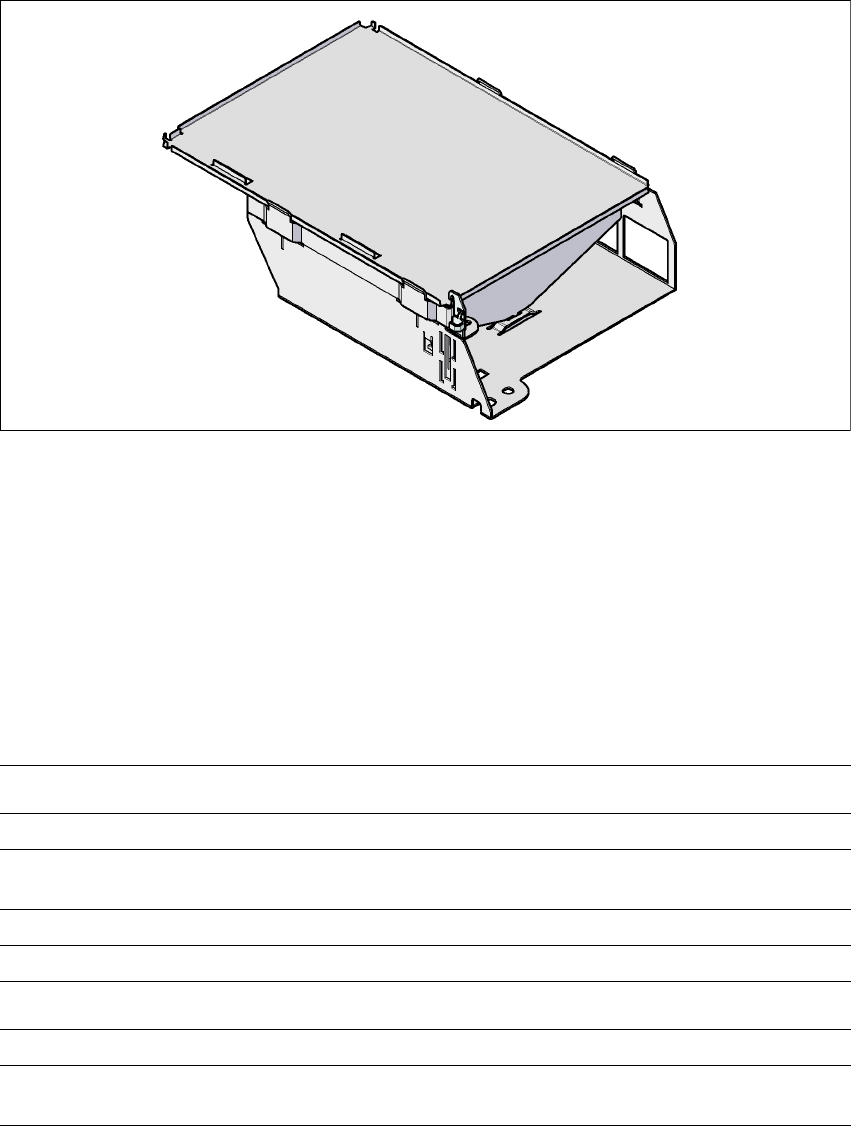

Fig. 3.10 - 17 Montaggio/smontaggio
(1) Spine di centraggio
(2) Barra magnetica
(3) Calotta
(14), (15) Questa posizione non può essere occupata.
Possibilità di posto Posti 2 e 4
Gamma della testa di montaggio TH, C&P6, C&P12
Altezza max. vassoio
compreso il CO
C&P12
C&P6
TH
12,5 mm
12,5 mm
28,5 mm
