3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X 3.10 Caricatori S per il carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 210 ISTRUZIONE – Il supporto …
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori S per il carrello CO SIPLACE HF
209
3
3.10.9.3 Montaggio
3

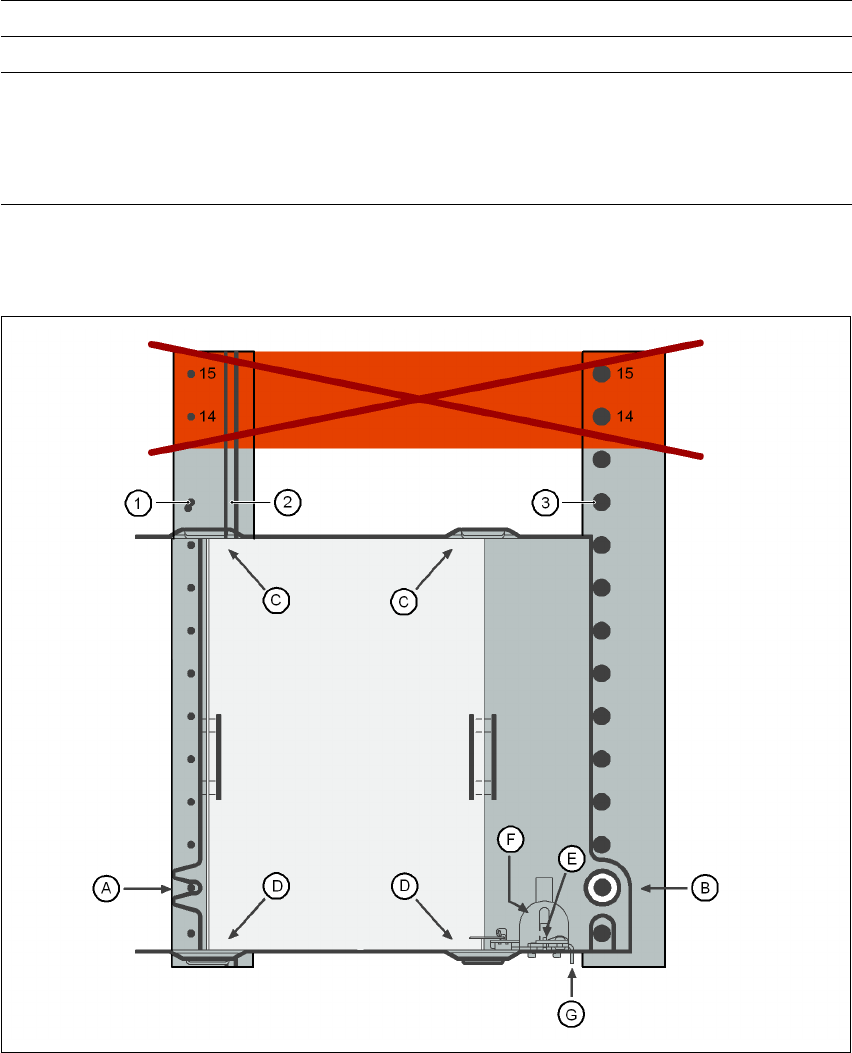

Fig. 3.10 - 17 Montaggio/smontaggio
(1) Spine di centraggio
(2) Barra magnetica
(3) Calotta
(14), (15) Questa posizione non può essere occupata.
Possibilità di posto Posti 2 e 4
Gamma della testa di montaggio TH, C&P6, C&P12
Altezza max. vassoio
compreso il CO
C&P12
C&P6
TH
12,5 mm
12,5 mm
28,5 mm
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.10 Caricatori S per il carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
210
ISTRUZIONE
– Il supporto per vassoi si può allestire nei posti 2 e 4.
– Non si possono occupare le posizioni del caricatore 14 e 15 nel tavolo dei componenti.
– Nel posto 4 non si possono usare contemporaneamente il supporto e lo scambiatore di pipette.
– Una volta montato il supporto, non si potrà agganciare o sganciare il carrello CO.
3.10.9.4 Montaggio
→ Collocare il lato anteriore del "supporto per vassoi" nell'apposita perno di centraggio (A nella
Fig. 3.10 - 17
, pagina 209).
→ Mettere quindi il foro nel retro del "supporto per vassoi" sulla calotta del tavolo di componenti
(B nella Fig. 3.10 - 17
, pagina 209).
→ Controllare se il "supporto per vassoi" è allineato sul tavolo dei componenti.
→ Mettere un lato del portavassoi nel supporto (C nella Fig. 3.10 - 17
, pagina 209). Ora premere
l'altro lato nel supporto (D nella Fig. 3.10 - 17
, pagina 209).
→ Spingere il vassoio contro il punto d'arresto (E nella Fig. 3.10 - 17
, pagina 209).
→ Fissare il portavassoi premendo verso il basso il pezzo per l'estrazione (F nella Fig. 3.10 - 17
,
pagina 209
).
→ Per estrarre il portavassoi ripremere il pezzo per l'estrazione.
INDICAZIONE
nel caso del "supporto per vassoio piccolo" (136 mm) si può montare un vassoio (vassoio JE-
DEC/ CENELEC) direttamente sul supporto, quindi senza portavassoio. Per questa operazione
sostituire il premilastra (G nella Fig. 3.10 - 17, pagina 209). 3
AVVERTENZA 3
Rispettare le indicazioni di sicurezza sull'occupazione dei posti nella sezione 2.6.5.2, pagina 86.
3.10.9.5 Sostituzione del premilastra
→ Temere fermo il premilastra (G nella Fig. 3.10 - 17, pagina 209). Premere il pezzo per l'estra-
zione (F nella Fig. 3.10 - 17
, pagina 209) verso il basso ed estrarre il premilastra spingendolo
fuori lateralmente.
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori S per il carrello CO SIPLACE HF
211
3.10.9.6 Inserimento dati
Definire i vassoi come è descritto nel manuale d'uso di SIPLACE Pro. 3
3.10.10 Modulo Dip per il carrello CO SIPLACE HF
Articolo no. 00117010-xx Modulo Dip per Flux e colle
3

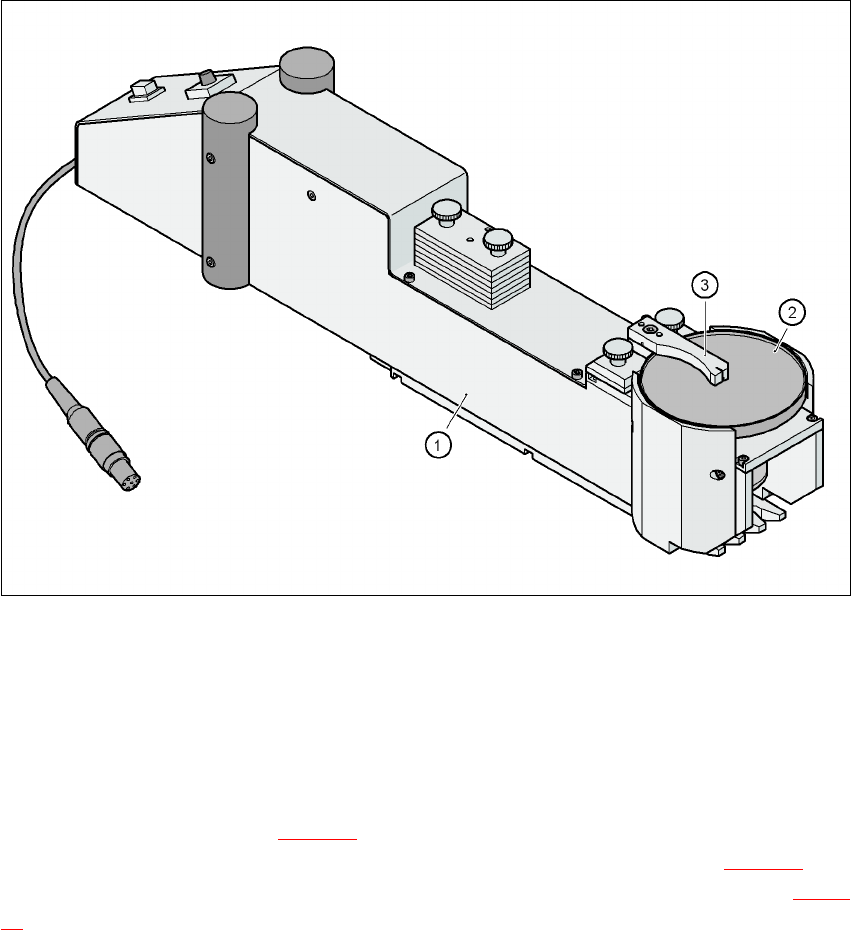

Fig. 3.10 - 18 Modulo Dip
(1) Modulo Dip
(2) Piatto rotante
(3) Racla
3.10.10.1 Descrizione
Il modulo Dip (Pos. 1 nella Fig. 3.10 - 18) serve ad inumidire Flip-Chip e componenti CSP di fon-
dente o colla guida. Il distributore di fondente è un piatto rotante (Pos. 2 nella Fig. 3.10 - 18
), sul
quale si crea una sottile pellicola di fondente (p.e. 40 µm) con una racla (Pos. 3 nella Fig. 3.10 -
18). Questo procedimento è particolarmente adatto ai fondenti estremamente viscosi (simili al
miele). La quantità di fondente necessaria al processo viene portata ad uno spessore minimo
dello strato, perché si devono inumidire solo i lati inferiori dei Bump.
