3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X 3.10 Caricatori S per il carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 212 Il modulo Dip è ad atto a…
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori S per il carrello CO SIPLACE HF
211
3.10.9.6 Inserimento dati
Definire i vassoi come è descritto nel manuale d'uso di SIPLACE Pro. 3
3.10.10 Modulo Dip per il carrello CO SIPLACE HF
Articolo no. 00117010-xx Modulo Dip per Flux e colle
3
Fig. 3.10 - 18 Modulo Dip
(1) Modulo Dip
(2) Piatto rotante
(3) Racla
3.10.10.1 Descrizione
Il modulo Dip (Pos. 1 nella Fig. 3.10 - 18) serve ad inumidire Flip-Chip e componenti CSP di fon-
dente o colla guida. Il distributore di fondente è un piatto rotante (Pos. 2 nella Fig. 3.10 - 18
), sul
quale si crea una sottile pellicola di fondente (p.e. 40 µm) con una racla (Pos. 3 nella Fig. 3.10 -
18). Questo procedimento è particolarmente adatto ai fondenti estremamente viscosi (simili al
miele). La quantità di fondente necessaria al processo viene portata ad uno spessore minimo
dello strato, perché si devono inumidire solo i lati inferiori dei Bump.
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.10 Caricatori S per il carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
212
Il modulo Dip è adatto alle seguenti teste di montaggio:
Testa Collect&Place da 6 segmenti
Testa Collect&Place da 12 segmenti
Testa TwinHead 3
Il modulo Dip viene considerato come tipo di caricatore proprio dall'ottimizzazione dell'allesti-
mento. Il numero dei moduli Dip usati nei singoli posti non è soggetto a limiti.
3.10.10.2 Dati tecnici
Posti occupati dei caricatori 3 3
Misure CO max. 36 x 36 mm²
secondo il tipo di testa di montaggio 3
Spessori strato impostabili 25, 35, 45, 55, 65, 75 µm 3
Tempo necessario per la modifica dello
spessore degli strati
Meno di 1 min. 3
Tolleranza dell'altezza della fessura ± 5 m 3
Tempo per 1 rotazione del piatto Con potenziometro impostabile da 0 a 10 s 3
Tempo Dip CO programmabile da 0 a 2 sec.
in passi di 0,1 sec. 3
Fondente ad elevata viscosità fondente, colla guida 3
Altri dati tecnici ed indicazioni sulla programmazione si trovano nel manuale per l'uso del modulo/
moduli DIP, articolo no. 00195065-xx.
3
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.11 Carrello CO SIPLACE serie X
213
3.11 Carrello CO SIPLACE serie X
Articolo no. 00119722-xx Carrello CO, SIPLACE serie X
Nei dispositivi automatici della serie SIPLACE X si possono agganciare fino a quattro carrelli CO
SIPLACE serie X. Troverete la numerazione dei posti nell'immagine seguente.
3

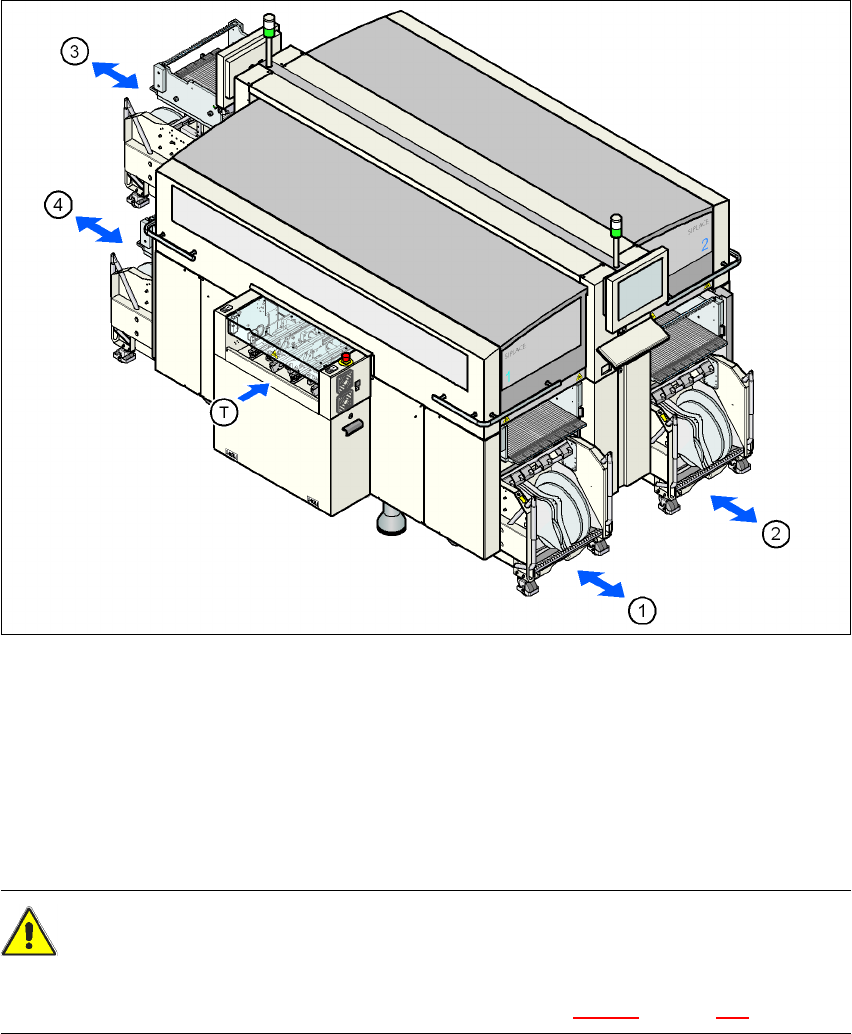

Fig. 3.11 - 1 Posti dei carrelli CO, SIPLACE serie X
(1) Posto 1
(2) Posto 2
(3) Posto 3
(4) Posto 4
(T) Direzione di trasporto CS
ATTENZIONE 3
I carrelli CO della serie SIPLACE X si possono agganciare solo a posti nei quali è installato il
dispositivo di rientro del carrello CO della serie SIPLACE X (Fig. 5.11 - 3, pagina 360).
