3.11 Carrello CO SIPLACE serie X
Articolo no. 00119722-xx Carrello CO, SIPLACE serie X
Nei dispositivi automatici della serie SIPLACE X si possono agganciare fino a quattro carrelli CO
SIPLACE serie X. Troverete la numerazione dei posti nell'immagine seguente.
3
Fig. 3.11 - 1 Posti dei carrelli CO, SIPLACE serie X
(1) Posto 1
(2) Posto 2
(3) Posto 3
(4) Posto 4
(T) Direzione di trasporto CS
ATTENZIONE 3
I carrelli CO della serie SIPLACE X si possono agganciare solo a posti nei quali è installato il
dispositivo di rientro del carrello CO della serie SIPLACE X (Fig. 5.11 - 3, pagina 360).
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.11 Carrello CO SIPLACE serie X A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
214
I carrelli CO sono moduli autonomi che si possono allestire con caricatori in un posto d'allesti-
mento esterno. La sostituzione del carrello CO richiede quindi solo una breve interruzione del pro-
cesso di produzione.
3

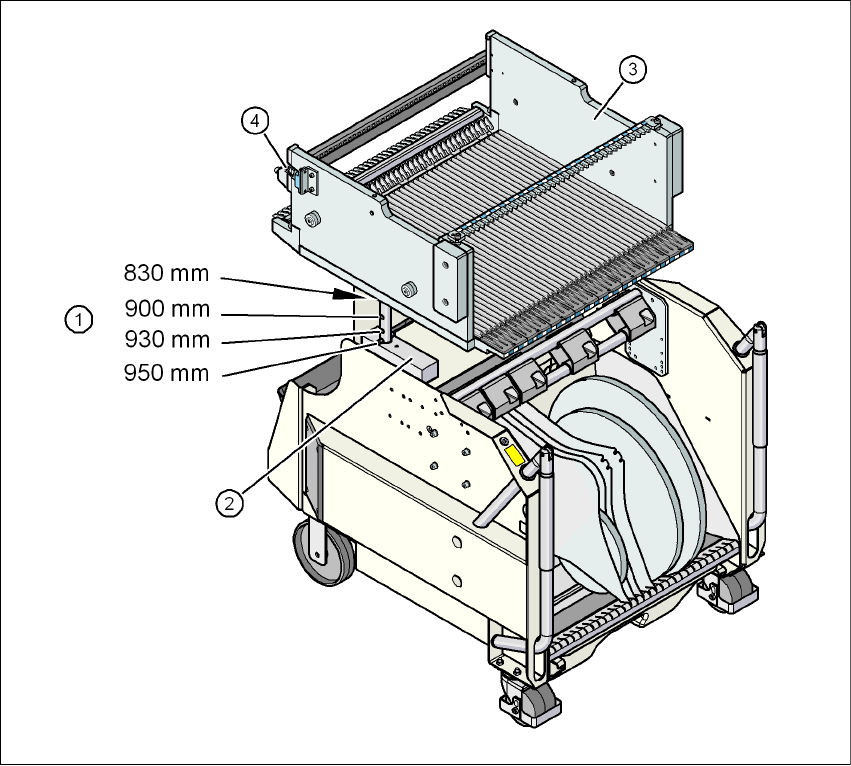

Fig. 3.11 - 2 Carrello CO, SIPLACE serie X con un'altezza di trasporto CS di 950 mm
3
(1) Fori per le altezze di trasporto CS 900, 930 e 950 mm nelle colonne guida, all'altezza di tra-
sporto di 830 mm il tavolo CO è posizionato sul ceppo (2).
(2) Ceppo di supporto
(3) Tavolo CO
(4) Linguetta di commutazione per la commutazione dell'interruttore di sicurezza nel dispositivo
di rientro del carrello CO
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.11 Carrello CO SIPLACE serie X
215
3.11.1 Struttura
Il carrello CO è composto sostanzialmente dal telaio, dal tavolo CO per accogliere i caricatori, dal
container dei rotoli di cinghia e dal contenitore scarti della cinghia.
3
Fig. 3.11 - 3 Carrello CO, SIPLACE serie X, vista frontale e posteriore
(1) Telaio
(2) Tavolo CO
(3) Contenitore per cinghia
(4) Fessura per l'accettazione di liste d'allestimento
(5) Contenitore scarti cinghia
(6) Maniglia
(7) Protezione ad innesto
ATTENZIONE 3
Rispettare l'indicazione sulla sicurezza della sezione 5.4.2
, pagina 331 quando si estrae il conte-
nitore scarti della cinghia dal carrello CO.
3.11.2 Descrizione
Il contenitore dei rotoli della cinghia (Pos. 3 nella Fig. 3.11 - 3) accetta nel modello standard rotoli
della cinghia dalle misure massime di 17" (432 mm).
