3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X 3.11 Carrello CO S IPLACE s erie X A partire dalla vers ione di software SR.605.xx E dizione 07/2008 IT 216 T ra il con tenitore dell a cinghi a…
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.11 Carrello CO SIPLACE serie X
215
3.11.1 Struttura
Il carrello CO è composto sostanzialmente dal telaio, dal tavolo CO per accogliere i caricatori, dal
container dei rotoli di cinghia e dal contenitore scarti della cinghia.
3

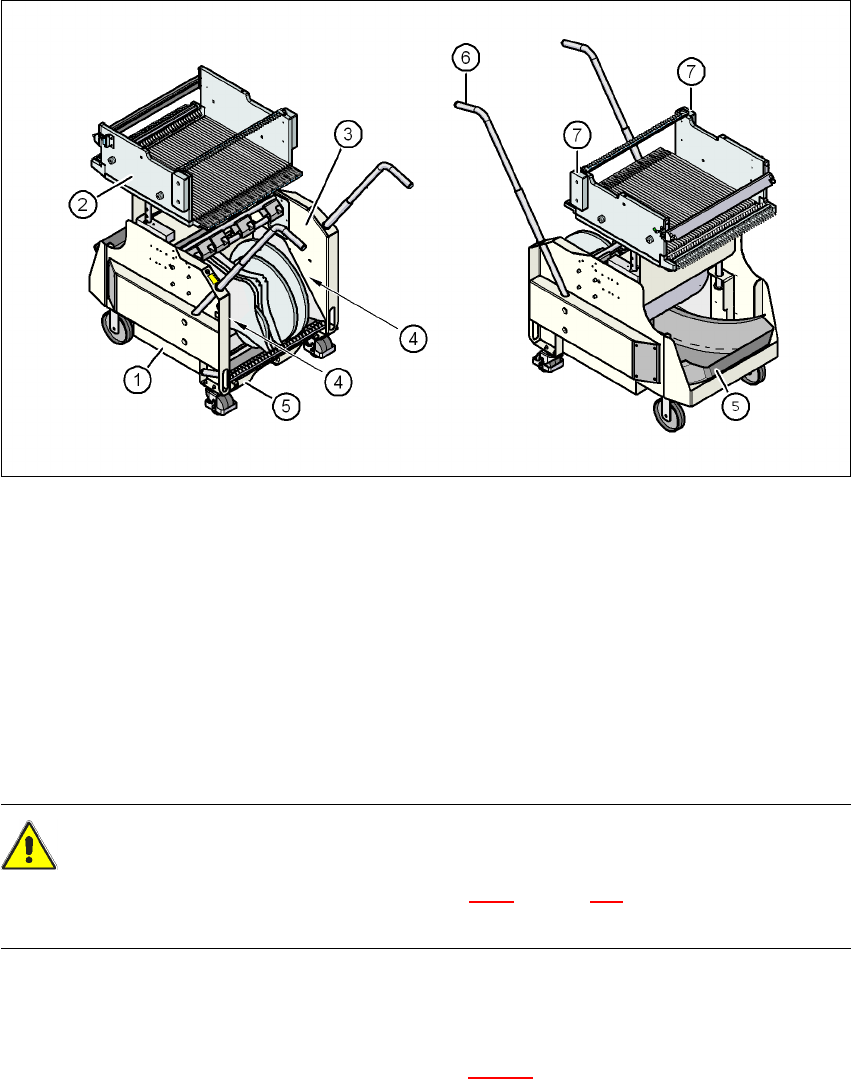

Fig. 3.11 - 3 Carrello CO, SIPLACE serie X, vista frontale e posteriore
(1) Telaio
(2) Tavolo CO
(3) Contenitore per cinghia
(4) Fessura per l'accettazione di liste d'allestimento
(5) Contenitore scarti cinghia
(6) Maniglia
(7) Protezione ad innesto
ATTENZIONE 3
Rispettare l'indicazione sulla sicurezza della sezione 5.4.2
, pagina 331 quando si estrae il conte-
nitore scarti della cinghia dal carrello CO.
3.11.2 Descrizione
Il contenitore dei rotoli della cinghia (Pos. 3 nella Fig. 3.11 - 3) accetta nel modello standard rotoli
della cinghia dalle misure massime di 17" (432 mm).
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.11 Carrello CO SIPLACE serie X A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
216
Tra il contenitore della cinghia ed il carrello CO si trovano a sinistra e a destra due fessure larghe
5 mm (Pos. 4 nella Fig. 3.11 - 3
, pagina 215) per l'accettazione delle liste d'allestimento.
Nel lato inferiore del telaio è posizionato il contenitore estraibile degli scarti della cinghia (Pos. 5
nella Fig. 3.11 - 3
, pagina 215). Gli scarti della cinghia tagliati finiscono tramite uno scivolo nel con-
tenitore scarti della cinghia, che deve essere svuotato regolarmente in base alla quantità di rifiuti.
È possibile piegare le maniglie (Pos. 6 nella Fig. 3.11 - 3
, pagina 215) in alto o in basso.
ISTRUZIONE 3
Per il funzionamento del dispositivo automatico devono essere attaccati al dispositivo automa-
tico tutti i carrelli CO, scambiatore automatico di vassoi Matrix o scambiatore automatico di vas-
soi. Occupare i posti liberi con caricatori dummy come descritto nella sezione 2.6.5.1, pagina 85.
3.11.3 Dati tecnici
3
Lunghezza x larghezza 727 x 592 mm²
752 x 592 mm² con contenitore scarti
Altezza del tavolo CO 819,5 mm se l'altezza di trasporto CS è 830
mm
889,5 mm se l'altezza di trasporto CS è 900
mm
919,5 mm se l'altezza di trasporto CS è 930
mm
939,5 mm se l'altezza di trasporto CS è 950
mm
Altezza di trasporto del CS 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opzione)
930 mm ± 15 mm (opzione)
950 mm ± 15 mm (opzione SMEMA)
Altezza delle maniglie aperte 969 mm
Numero di posti 40 (caricatore della cinghia X da 8 mm)
Peso
Senza caricatori
Con caricatori in tutti i posti
80,4 kg
139,6 kg
Diametro delle bobine
Standard
Massimo
Fino a 432 mm (17")
483 mm (19")
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.11 Carrello CO SIPLACE serie X
217
3.11.4 Fiducial di scheda nel carrello CO della serie SIPLACE X
3
Fig. 3.11 - 4 Fiducial di scheda nel carrello CO della serie SIPLACE X
(1) Fiducial di scheda del carrello CO
Dopo avere agganciato il carrello CO della serie SIPLACE X, alla macchina mancano le fiducial
di scheda del carrello CO.
Nel caso di componenti con lunghezza dei bordi inferiore a 0,5 mm, quindi componenti 0402 e più
piccoli, prima del prelievo del primo componente si calcola la posizione del componente con la
tasca della cinghia.
