1 Introduzione Manuale per l’uso SIPLA CE serie X 1.1 Descrizione della macchina A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 22 1.1.3 SIPLACE X 2 Il dispos itivo X2 ha un portale pe r ogni are a di…
Manuale per l’uso SIPLACE serie X 1 Introduzione
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 1.1 Descrizione della macchina
21
1.1.1 SIPLACE X4
Il dispositivo X4 è dotato di 4 portali in tutto, due per ogni area di montaggio (AM). Tutti i sistemi
d'assi per portale sono azionati da motori lineari. I sistemi d'assi per portale si possono posizio-
nare velocemente e precisamente in direzione X e Y. I bracci dei portali sono realizzati in una
costruzione leggera di materiale composito estremamente rigido a base di filamenti di carbone.
Su ogni portale è situata una testa di montaggio, Sono possibili le seguenti configurazioni della
testa di montaggio:
a) Area di montaggio 1
b) Area di montaggio 2
I dati sulla potenza sono contenuti nella sezione 3.1, pagina 103.
1.1.2 SIPLACE X3
Il dispositivo X3 possiede 3 portali, 2 dei quali nell'area di montaggio 1 ed uno nell'area di mon-
taggio 2. Sono quindi possibili le seguenti configurazioni della testa di montaggio:
a) Area di montaggio 1
b) Area di montaggio 2
I dati sulla potenza sono contenuti nella sezione 3.1, pagina 103.
1
Teste di
montaggio
Teste di montaggio AM1
a
AM2
b
C&P20A/
C&P20A
C&P12/
C&P12
C&P12/
C&P6
C&P12/TH C&P6/
C&P6
C&P6/TH TH/TH
C&P20A/C&P20A sì no no no no no no
C&P12/C&P12 sì sì no no no no no
C&P12/C&P6 sì sì sì no no no no
C&P6/C&P6 sì sì sì no sì no no
C&P12/TH sì sì sì sì no no no
C&P6/TH sì sì sì sì sì sì no
TH/TH sì sì sì sì sì sì sì
1
Teste di
montaggio
Teste di montaggio AM1
a
AM2
b
C&P20A/
C&P20A
C&P12/
C&P12
C&P12/
C&P6
C&P12/TH C&P6/
C&P6
C&P6/TH TH/TH
C&P20A sì no no no no no no
C&P12 sì sì no no no no no
C&P6 sì sì sì no sì no no
TH sì sì sì sì sì sì sì
1 Introduzione Manuale per l’uso SIPLACE serie X
1.1 Descrizione della macchina A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
22
1.1.3 SIPLACE X2
Il dispositivo X2 ha un portale per ogni area di montaggio. Sono possibili le seguenti configurazioni
della testa di montaggio:
a) Area di montaggio 1
b) Area di montaggio 2
I dati sulla potenza sono contenuti nella sezione 3.1, pagina 103.
1.1.4 Principio SIPLACE
Le teste di montaggio prelevano i componenti dai caricatori posizionati fissi nei carrelli dei com-
ponenti o dai vassoi dello scambiatore automatico di vassoi Matrix e montano i circuiti stampati,
anch'essi fermi. I dispositivi automatici di montaggio della serie X dispongono di due aree di mon-
taggio:
– nel trasporto semplice si possono montare contemporaneamente fino a due circuiti stampati.
– nel trasporto doppio si possono montare contemporaneamente fino a quattro circuiti stam-
pati.
Il principio della "preparazione CO fermi" e "CS fermi" che ha dimostrato essere un principio es-
tremamente valido per tutti i dispositivi automatici SIPLACE, presenta una serie di vantaggi deci-
sivi:
– lo riempimento di componenti o il taglio delle cinghie non causa tempi d'inattività della mac-
china.
– L'alimentazione CO senza vibrazioni consente il prelievo sicuro anche dei CO più piccoli (p.e.
01005).
– Il circuito stampato, che non viene mosso durante il processo di montaggio impedisce che i
componenti scivolino.
– La combinazione delle teste di montaggio con gli scambiatori di pipette garantisce sempre
una configurazione ottimale delle pipette per il rispettivo processo di montaggio. In questo
modo si riducono al minimo i percorsi di spostamento e si ottimizza la serie della sequenza
di montaggio.
1
Teste di
montaggio
Teste di montaggio AM1
a
AM2
b
C&P20A C&P12 C&P6 TH
C&P20A sì no no no
C&P12 sì sì no no
C&P6 sì sì sì no
TH sì sì sì sì
Manuale per l’uso SIPLACE serie X 1 Introduzione
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 1.1 Descrizione della macchina
23
Elevata flessibilità, economia e sicurezza dell'allestimento sono i garanti dell'elevata produttività
della serie SIPLACE X. I tempi minimi d'inattività della macchina aumentano il grado d'utilizzo e
contribuiscono quindi all'incremento della produttività.
1

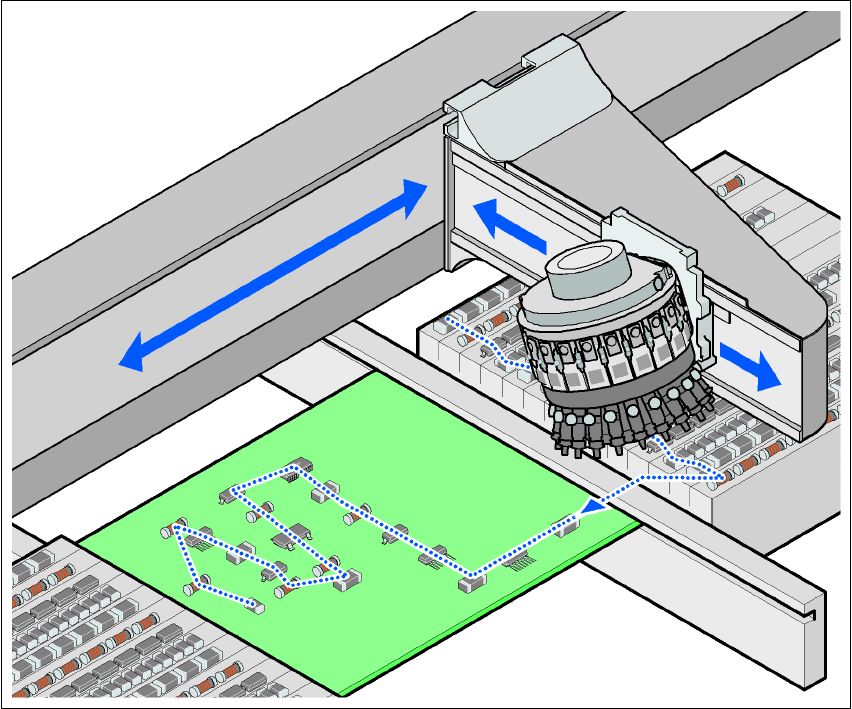

Fig. 1.1 - 1 Principio di montaggio in base al procedimento Collect&Place
1.1.5 Nuove opzioni e caratteristiche
Per completare le funzioni del dispositivo automatico vengono offerte le seguenti nuove opzioni:
– SIPLACE XPL
L'opzione "SIPLACE serie X Productivity Lane" al centro del trasporto doppio CS consente
di superare circuiti stampati nei dispositivi automatici di montaggio. Come nel caso del solle-
vatore Productivity si realizza la parallelizzazione del dispositivo automatico di montaggio.
Questa terza traccia di trasporto è visualizzabile dall'alto e funziona anche a cappa di prote-
zione aperta. In questo modo è possibile seguire il percorso del circuito stampato attraverso
il dispositivo automatico di montaggio a fini di controllo.
– SIPLACE XPS
L'opzione SIPLACE serie X Productivity Shuttle distribuisce nel lato d'entrata/d'uscita del dis-
positivo automatico o linea di montaggio i circuiti stampati da montare sulla traccia di tras-
porto desiderata del trasporto doppio CS o sul SIPLACE XPL.
