Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx E dizione 07/2008 IT 3.12 Car rello CO SIPLACE H F 225 3.12 Carrello CO SIPLACE HF Artico lo no. …
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.11 Carrello CO SIPLACE serie X A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
224
3.11.10 Canale della cinghia vuota nel dispositivo di rientro del carrello CO SIPLACE
serie X
Nella versione standard, il canale della cinghia vuota può portare cinghie con un'altezza della ta-
sca massima di 12 mm al dispositivo di taglio per cinghia.
3

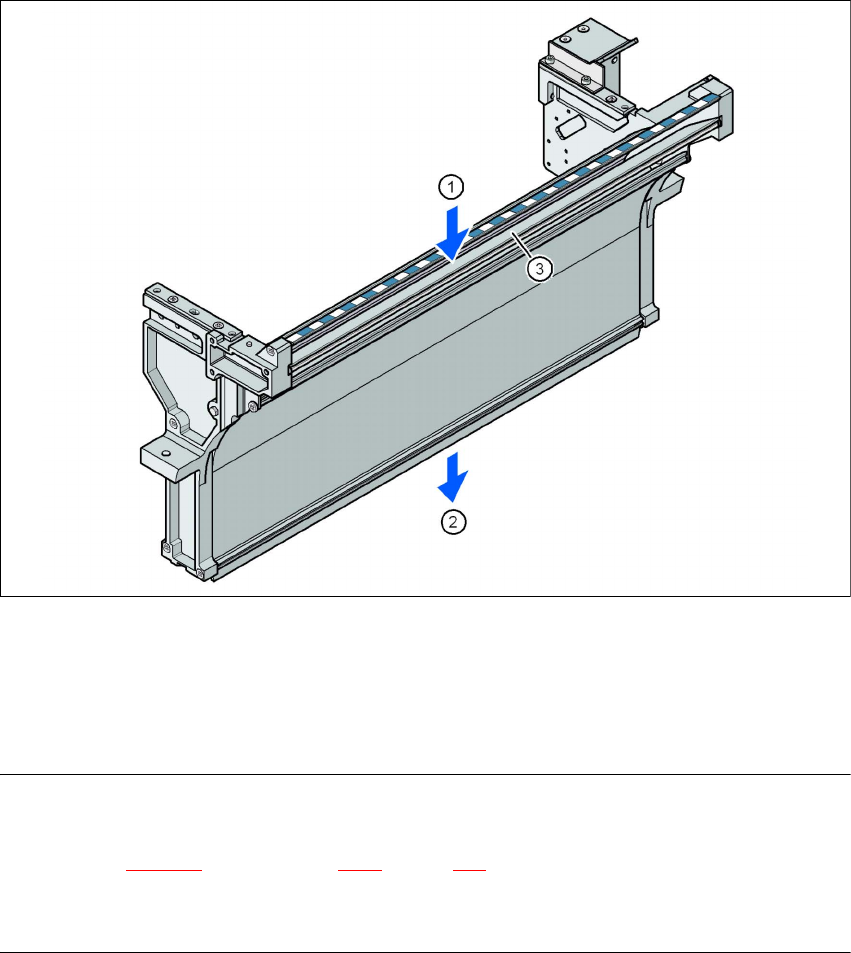

Fig. 3.11 - 11 Canale della cinghia vuota nel dispositivo di rientro del carrello CO SIPLACE serie X
(1) Fessura d'entrata delle cinghie vuote
(2) Fessura d'uscita per le cinghie vuote sul dispositivo di taglio pneumatico
(3) Lamiera di separazione per cinghie di < 12 mm, per cinghie di > 12 mm smontabile
ISTRUZIONE
– Per tasche della cinghia più alte di 12 mm si può eliminare la lamiera di separazione (pos. 3
nella Fig. 3.11 - 11
) (vedi sezione 4.6.1, pagina315).
→ Non posizionare caricatori con tasche basse nelle immediate vicinanze di caricatori con ta-
sche alte. Le cinghie vuote potrebbero sovrapporsi e bloccarsi.
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.12 Carrello CO SIPLACE HF
225
3.12 Carrello CO SIPLACE HF
Articolo no. 00119622-xx Carrello CO SIPLACE HF/serie X/D3
Nei dispositivi automatici della serie SIPLACE X si possono agganciare fino a quattro carrelli CO
SIPLACE HF. Troverete la numerazione dei posti nell'immagine seguente.
3

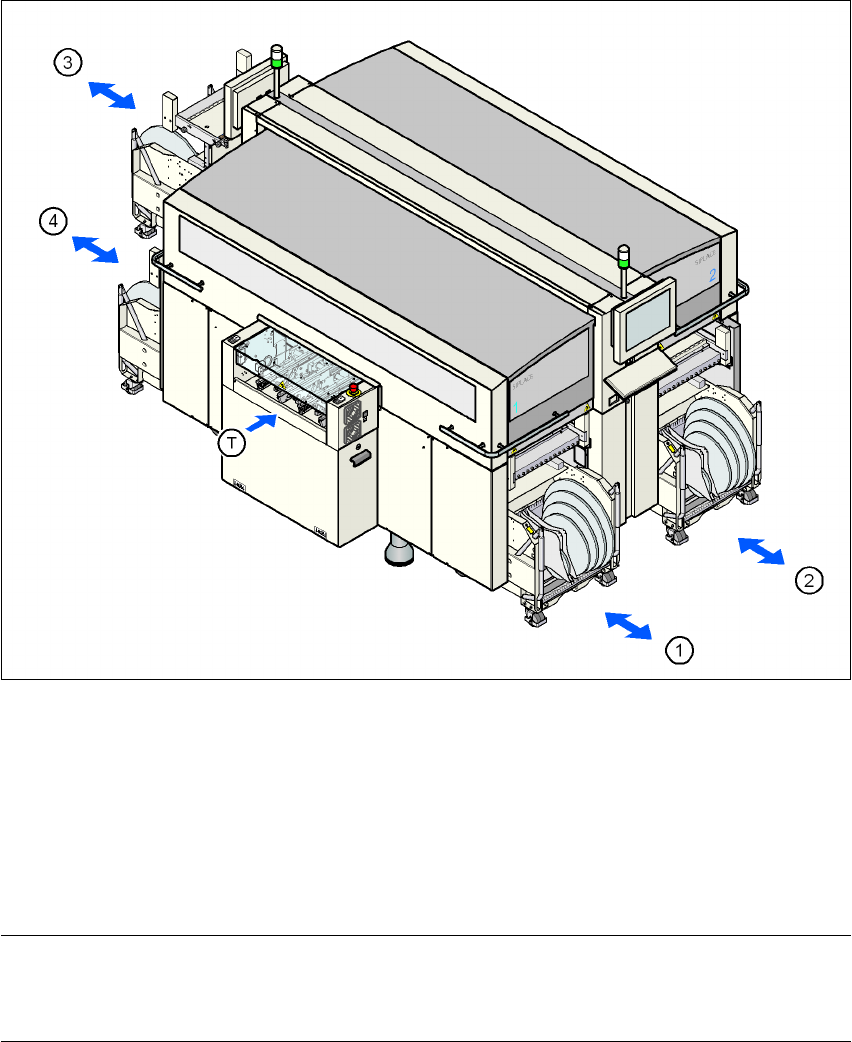

Fig. 3.12 - 1 Posti dei carrelli CO, SIPLACE HF
(1) Posto 1
(2) Posto 2
(3) Posto 3
(4) Posto 4
(T) Direzione di trasporto CS
ISTRUZIONE 3
Il carrello CO del SIPLACE HF non si può usare insieme alla testa Collect&Place da 20 seg-
menti.
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.12 Carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
226
ATTENZIONE 3
I carrelli CO di SIPLACE HF si possono agganciare solo a posti nei quali è installato il dispositivo
di rientro del carrello CO di SIPLACE HF (Fig. 5.11 - 6, pagina 364).
I carrelli CO sono moduli autonomi che si possono allestire con caricatori in un posto d'allesti-
mento esterno. La sostituzione del carrello CO richiede quindi solo una breve interruzione del pro-
cesso di produzione.
INDICAZIONE:
Nei posti d'allestimento esterni è necessaria per il carrello CO un'alimentazione della tensione
esterna (vedi sezione 3.12.6, pagina 231).

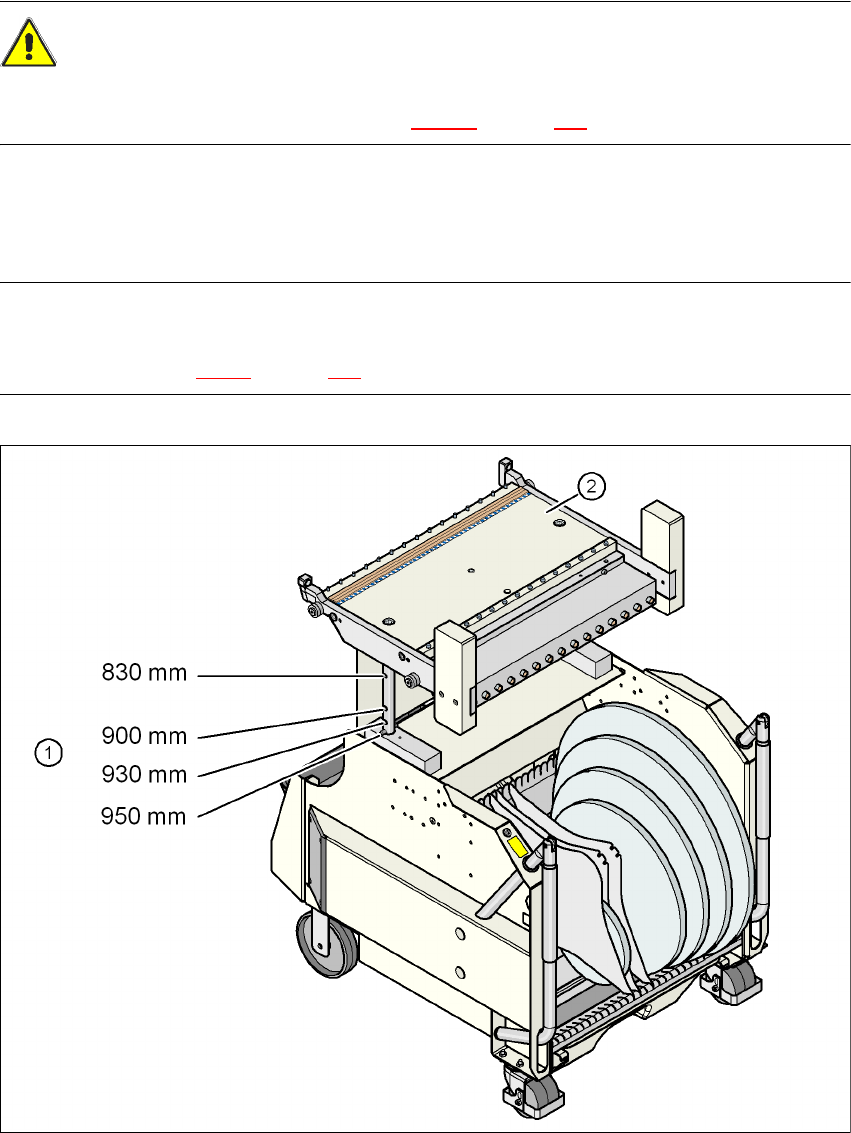

Fig. 3.12 - 2 Carrello CO SIPLACE HF con un'altezza di trasporto CS di 950 mm
(1) Fori per le altezze di trasporto 830 - 950 mm nelle colonne di guida
(2) Tavolo del carrello CO
