Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx E dizione 07/2008 IT 3.12 Car rello CO SIPLACE H F 229 3.12.4 Misure e bari centro del carre llo …
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.12 Carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
228
Sotto il piano del tavolo CO si trova l'interfaccia per l'alimentazione della corrente, la comunica-
zione ed i circuiti di sicurezza (Pos. 6 nella Fig. 3.12 - 3
, pagina 227). L'alimentazione dell'aria
compressa dei caricatori bulk-case viene effettuata anch'essa tramite questa interfaccia.
ISTRUZIONE
Per il funzionamento del dispositivo automatico devono essere attaccati al dispositivo automa-
tico tutti i carrelli CO, scambiatore automatico di vassoi Matrix o scambiatore automatico di vas-
soi. Il dispositivo automatico rimane altrimenti in stato di ARRESTO D'EMERGENZA. Il processo
di montaggio è interrotto.
L'unità di comunicazione (Pos. 3 nella Fig. 3.12 - 3
, pagina 227) alimenta i caricatori con le ten-
sioni ed i segnali di comando necessari.
Il contenitore dei rotoli della cinghia (Pos. 4 nella Fig. 3.12 - 3
, pagina 227) accetta nel modello
standard rotoli della cinghia dalle misure massime di 17" (432 mm). Nel lato inferiore del telaio è
posizionato il contenitore estraibile degli scarti della cinghia (Pos. 5 nella Fig. 3.12 - 3
, pagina
227
). Gli scarti della cinghia tagliati finiscono tramite uno scivolo nel contenitore scarti della cin-
ghia che deve essere svuotato regolarmente.
ATTENZIONE 3
Rispettare l'indicazione sulla sicurezza della sezione 5.4.2
, pagina 331, quando si estrae il con-
tenitore scarti della cinghia dal carrello CO.
3.12.3 Dati tecnici
3
3
Lunghezza x larghezza
Altezza (vedi Fig. 3.12 - 4
, pagina 229)
727 x 592 mm²
752 x 592 mm² con contenitore scarti della cinghia
830 mm se l'altezza di trasporto CS è 830 mm
900 mm se l'altezza di trasporto CS è 900 mm
930 mm se l'altezza di trasporto CS è 930 mm
950 mm se l'altezza di trasporto CS è 950 mm
Altezza trasporto CS 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opzione)
930 mm ± 15 mm (opzione)
950 mm ± 15 mm (opzione SMEMA)
Peso
Senza caricatori
Con caricatori in tutti i posti
88,9 kg
143,7 kg
Diametro delle bobine
Standard
Massimo
Fino a 432 mm (17")
483 mm (19")
Posti per i caricatori max. 15
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.12 Carrello CO SIPLACE HF
229
3.12.4 Misure e baricentro del carrello CO SIPLACE HF
3

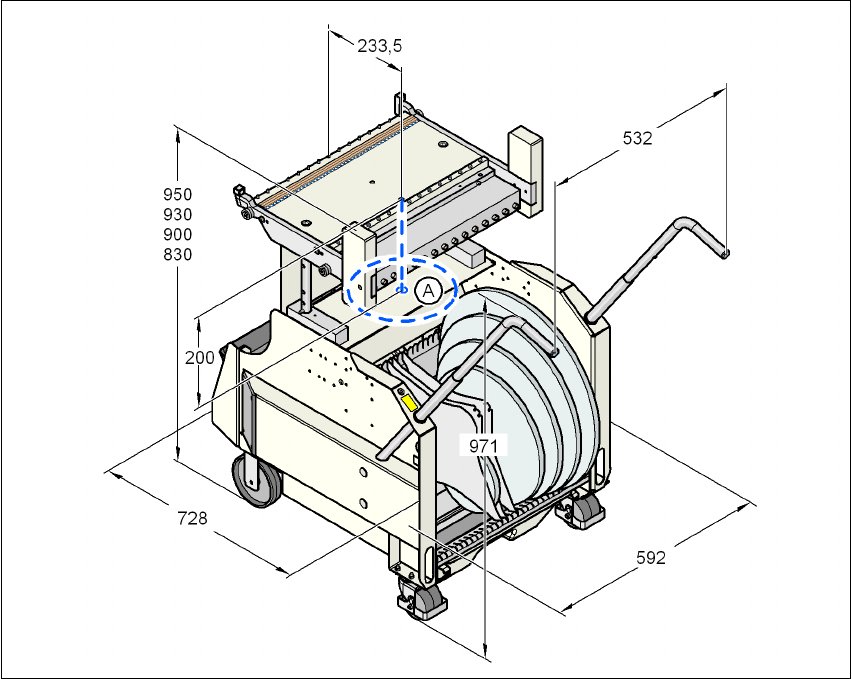

Fig. 3.12 - 4 Misure del carrello CO SIPLACE HF, tutte le misure in millimetri
3
Il baricentro (A) del carrello CO è stato calcolato ad un'altezza di trasporto CS di 830 mm.
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.12 Carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
230
3.12.5 Contenitore della cinghia SIPLACE HF
Il contenitore per cinghia è in grado di accettare bobine dal diametro massimo di 19". L'uso delle
lamiere di separazione è descritto nella sezione 5.5
pagina 332.
ISTRUZIONE
Per il funzionamento ottimale consigliamo l'uso di assi ad innesto a partire dal diametro di 15".
3

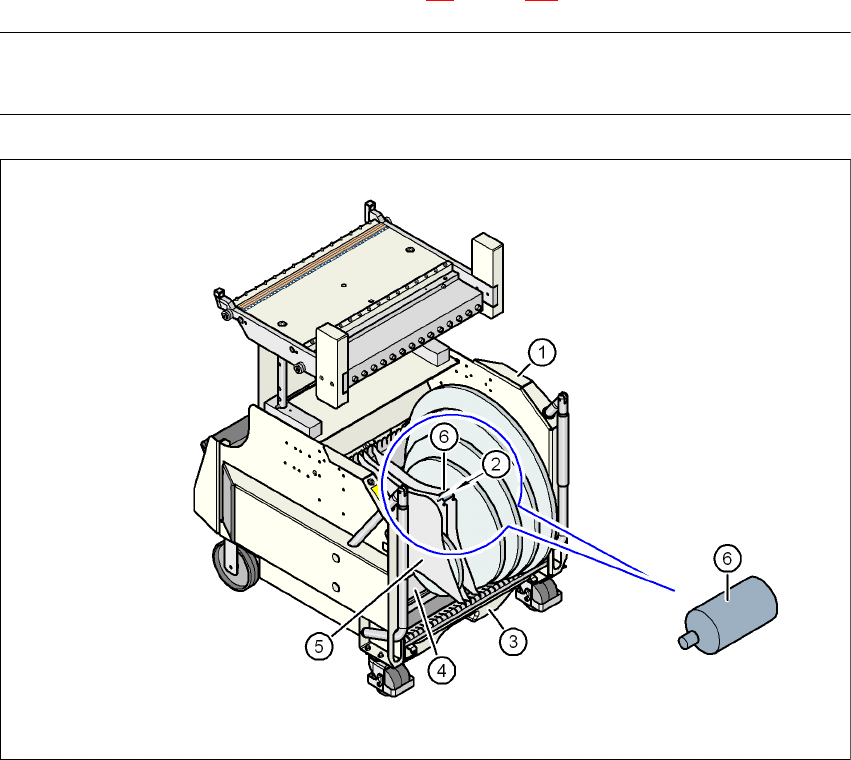

Fig. 3.12 - 5 Carrello CO SIPLACE HF con contenitore della cinghia
(1) Carrello CO
(2) Posizione degli assi ad innesto
(3) Contenitore scarti cinghia
(4) Contenitore per cinghia
(5) Lamiera di separazione
(6) Asse ad innesto (ingrandito)
