3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X 3.12 Carrello CO S IPLACE H F A partire dalla vers ione di software SR .605.xx Ed izione 07/2008 IT 234 3.12.9 Fissaggio dei caricat ori, carrel…
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.12 Carrello CO SIPLACE HF
233
3.12.8 Supporto del rotolo della cinghia centrale con caricatori S di 3 x 8 mm
Articolo no. 00119643-xx Piastra dell'adattatore, carrello CO HF/X/D3
Articolo no. 00141204-xx Portarotoli della cinghia, caricatore da 3x8 mm, V2
I caricatori del tipo 3 x 8 mm S trasportano componenti in tre tracce di caricatori fino alla posizione
di prelievo. I rotoli della cinghia delle due tracce esterne si trovano tra le lamiere di separazione
nel contenitore della cinghia. Il rotolo della cinghia centrale si raggiunge tramite i due rotoli della
cinghia per le tracce esterne.
Per i rulli centrali della cinghia vi servono inoltre in via aggiuntiva:
– 1 piastra dell'adattatore per l'accettazione del portarotoli della cinghia (Pos. 1),
– per ogni due caricatori 1 portarotoli della cinghia (Pos. 2) e
– 1 carrucola di rinvio (Pos. 3) per il portarotoli della cinghia nel posto 1 del tavolo CO.
La piastra dell'adattatore è fissata al carrello CO con quattro viti cilindriche al carrello CO, i porta-
rotoli della cinghia vengono inseriti nelle aperture quadrate della piastra dell'adattatore.
3
Fig. 3.12 - 7 Supporto del rotolo della cinghia centrale con caricatori S di 3 x 8 mm
3
(1) Piastra dell'adattatore
(2) Portarotoli della cinghia
(3) Carrucola di rinvio, accorciata
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.12 Carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
234
3.12.9 Fissaggio dei caricatori, carrello CO SIPLACE HF
Articolo no. 00119623-xxFissaggio dei caricatori SIPLACE HF/X/D3
Il fissaggio dei caricatori è una ulteriore garanzia meccanica, impedisce che i caricatori scivolino
inavvertitamente sul tavolo CO ed esclude il rischio di collisione con la testa di montaggio.
Il fissaggio dei caricatori è fissato con le viti sul lato anteriore del tavolo CO. Le graffe fissano i
piedi anteriori. Per ogni tavolo CO è necessario un fissaggio del caricatore.
3
Fig. 3.12 - 8 Fissaggio dei caricatori, carrello CO SIPLACE HF
3
(1) Fissaggio dei caricatori
(2) Tavolo CO
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.12 Carrello CO SIPLACE HF
235
3.12.10 Scivolo per scarti cinghia SIPLACE HF
3

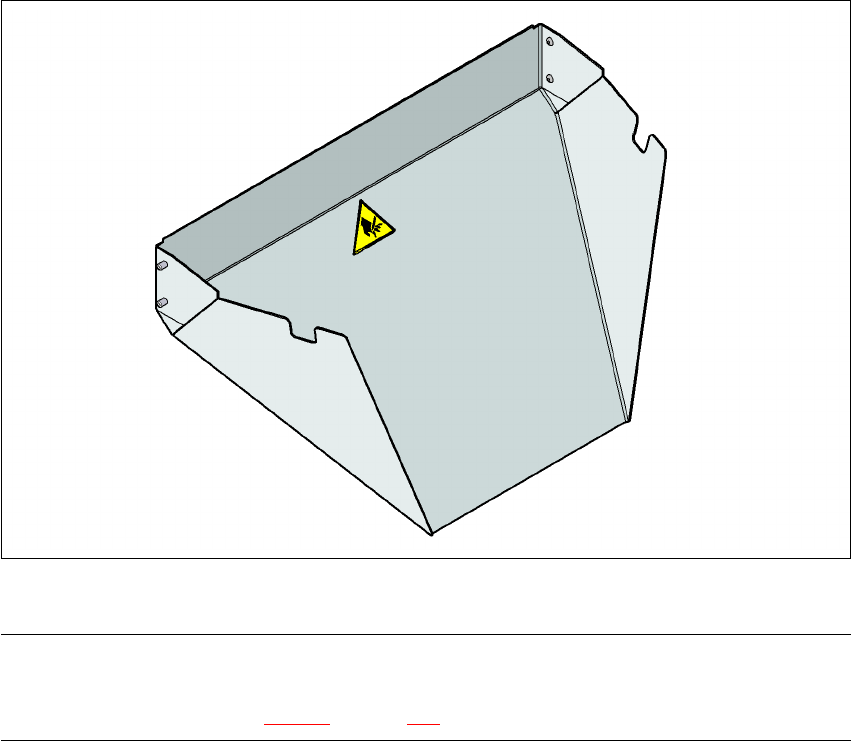

Fig. 3.12 - 9 Scivolo per scarti cinghia SIPLACE HF
ISTRUZIONE 3
Lo scivolo dei rifiuti della cinghia del SIPLACE HF si può installare solo nel rientro del carrello CO
del SIPLACE HF (vedi la Fig. 5.11 - 6, pagina 364).
