3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.12 Carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
234
3.12.9 Fissaggio dei caricatori, carrello CO SIPLACE HF
Articolo no. 00119623-xxFissaggio dei caricatori SIPLACE HF/X/D3
Il fissaggio dei caricatori è una ulteriore garanzia meccanica, impedisce che i caricatori scivolino
inavvertitamente sul tavolo CO ed esclude il rischio di collisione con la testa di montaggio.
Il fissaggio dei caricatori è fissato con le viti sul lato anteriore del tavolo CO. Le graffe fissano i
piedi anteriori. Per ogni tavolo CO è necessario un fissaggio del caricatore.
3
Fig. 3.12 - 8 Fissaggio dei caricatori, carrello CO SIPLACE HF
3
(1) Fissaggio dei caricatori
(2) Tavolo CO
Manuale per l’uso SIPLACE serie X 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.12 Carrello CO SIPLACE HF
235
3.12.10 Scivolo per scarti cinghia SIPLACE HF
3
Fig. 3.12 - 9 Scivolo per scarti cinghia SIPLACE HF
ISTRUZIONE 3
Lo scivolo dei rifiuti della cinghia del SIPLACE HF si può installare solo nel rientro del carrello CO
del SIPLACE HF (vedi la Fig. 5.11 - 6, pagina 364).
3 Dati tecnici del dispositivo automatico Manuale per l’uso SIPLACE serie X
3.12 Carrello CO SIPLACE HF A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
236
3.12.11 Canale della cinghia vuota nel dispositivo di rientro del carrello CO
SIPLACE HF
Nella versione standard, il canale della cinghia vuota può portare cinghie con un'altezza della ta-
sca massima di 17 mm al dispositivo di taglio per cinghia.
3

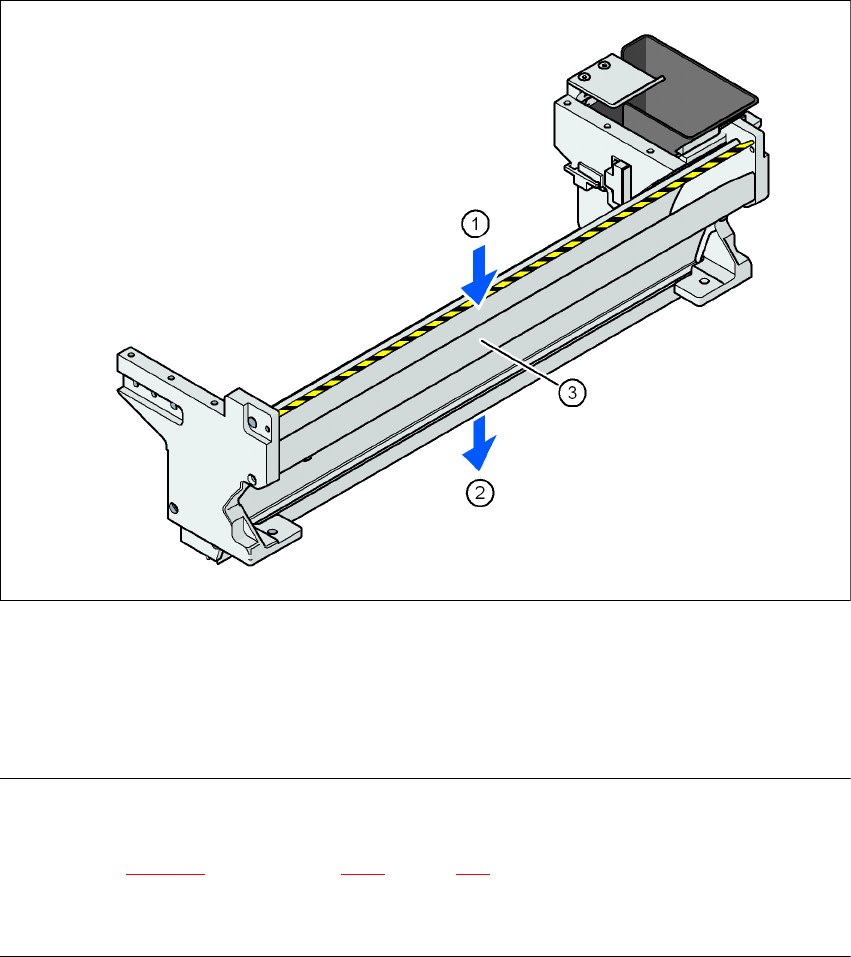

Fig. 3.12 - 10 Canale della cinghia vuota nel dispositivo di rientro del carrello CO SIPLACE HF
(1) Fessura d'entrata delle cinghie vuote
(2) Fessura d'uscita per le cinghie vuote sul dispositivo di taglio pneumatico
(3) Lamiera di separazione per cinghie di < 17 mm, per cinghie di > 17 mm smontabile
ISTRUZIONE
– Per tasche della cinghia più alte di 17 mm si può eliminare la lamiera di separazione (pos. 3
nella Fig. 3.12 - 10
) (vedi sezione 4.6.2, pagina316).
→ Non posizionare caricatori con tasche basse nelle immediate vicinanze di caricatori con ta-
sche alte. Le cinghie vuote potrebbero sovrapporsi e bloccarsi.
