Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.2 Infrastruttura del punto d'i nstallazione 249 4.2.3.1 A vvert enze sui pe…
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.2 Infrastruttura del punto d'installazione A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
248
4.2.3 Alimentazione di corrente
4

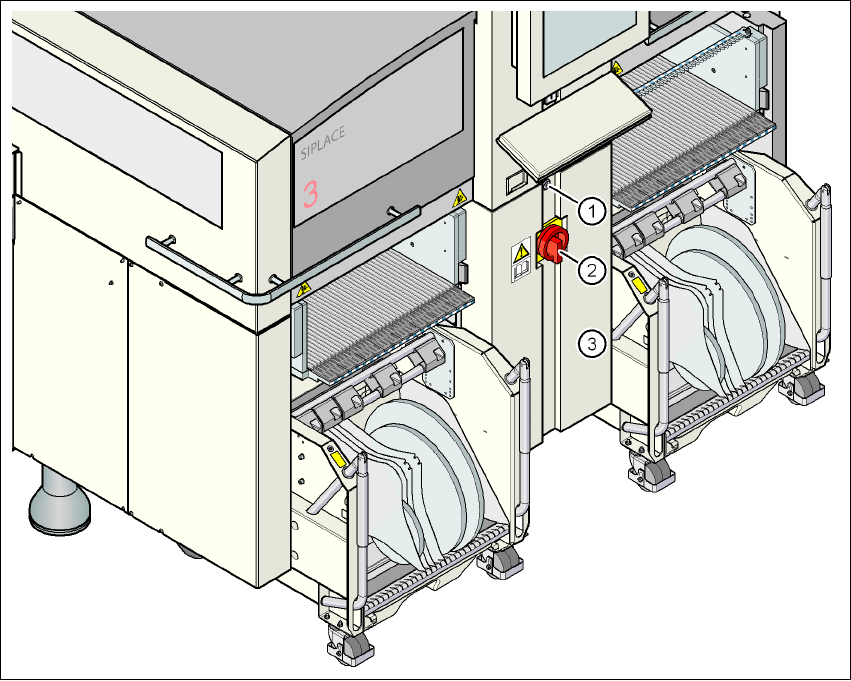

Fig. 4.2 - 2 Posizione dell'alimentazione della corrente nel dispositivo automatico
4
(1) Bloccaggio
(2) Interruttore principale con protezione contro la riaccensione
(3) Cappa di rivestimento
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.2 Infrastruttura del punto d'installazione
249
4.2.3.1 Avvertenze sui pericoli
AVVERTENZA
Il dispositivo automatico viene alimentato con 3 x 200 V CA, 3 x 208 V CA, 3 x 230 V CA,
3 x 380 V CA, 3 x 400 V CA o 3 x 415 V CA ± 5 %, 50/60 Hz di tensione di rete. Parti di questo
impianto sono conduttrici quindi di tensioni pericolose per la vita delle persone, anche quando
l'interruttore principale è spento. L'uso non conforme di questi dispositivi automatici può quindi
portare alla morte o a gravi ferite e a notevoli danni materiali. 4
→ Osservare le norme vigenti sulla prevenzione degli infortuni e le norme DIN (soprattutto la
DIN EN 60 204, parte 1).
→ Solo al personale qualificato e certificato è permesso aprire il rivestimento sull'innesto dell'ali-
mentazione della corrente e collegare il dispositivo automatico all'alimentazione della cor-
rente.
4
4
4.2.3.2 Controllo dell'alimentazione di rete
Controllare se l'alimentazione di rete è conforme alle specifiche prescritte della macchina (vedi la
tabella nella sezione 3.2
, pagina 107).
INDICAZIONE: 4
nella documentazione "Configurazione di rete (sistema elettrico ed aria compressa) per gli
impianto SMD del cliente", articolo no. 00191409-xx sono descritti i provvedimenti adatti ad otte-
nere le specifiche richieste.
INDICAZIONE: 4
Per motivi tecnici, nell'alimentazione della corrente si presentano carichi di punta. Chiarire even-
tualmente l'impedenza di rete con la propria impresa fornitrice di corrente elettrica.
4.2.3.3 Specifiche dei cavi dell'alimentazione di rete
Il cavo d'alimentazione di rete ha le seguenti specifiche:
5 x 6 mm² a 3 x 380 V CA / 3 x 400 V CA / 3 x 415 V CA
5 x 6 mm² a 3 x 200 V CA / 3 x 208 V CA / 3 x 230 V CA
Il codice cromatico dei fili dipende dal paese di destinazione dell'esercente dell'impianto.
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.2 Infrastruttura del punto d'installazione A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
250
AVVERTENZA 4
I cavi elettrici di ogni singolo dispositivo automatico e delle opzioni installate (p.e. SAVM, Produc-
tivity-Lift) devono essere contrassegnati chiaramente ed essere assegnabili senza dubbi. Hanno
validità le norme del paese nel quale viene fatto funzionare il dispositivo automatico.
4

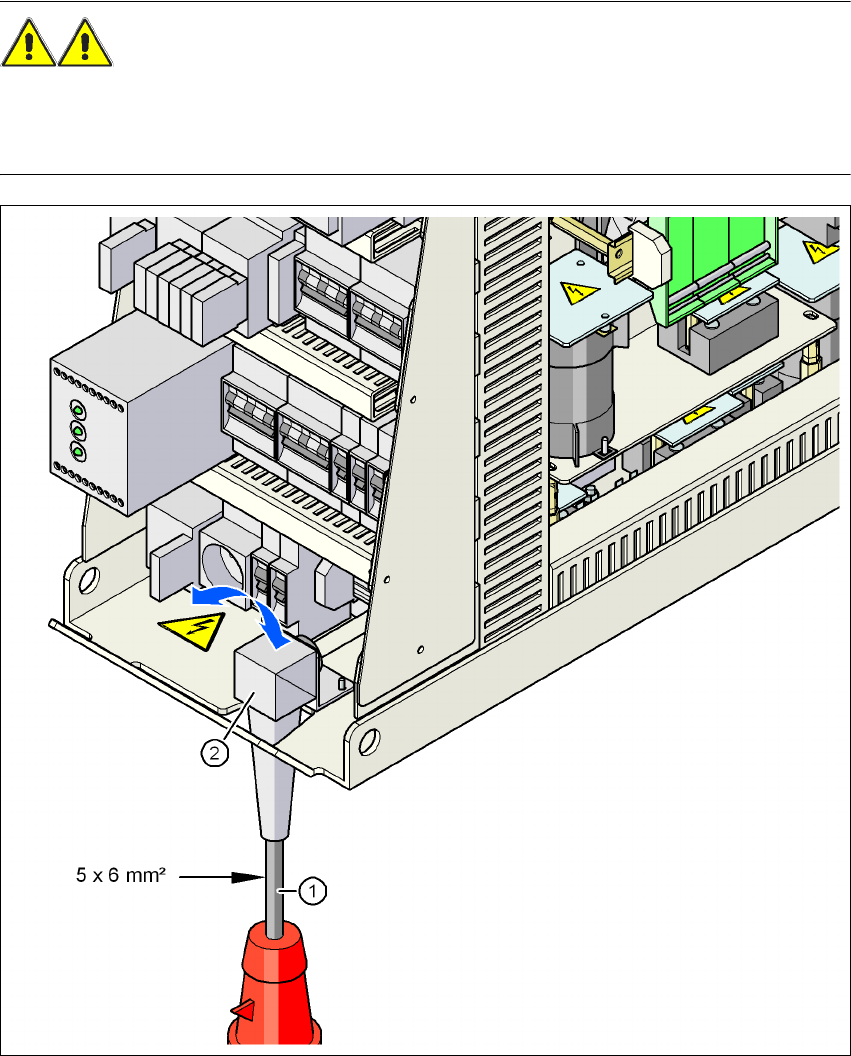

Fig. 4.2 - 3 Sezione della conduzione del cavo di collegamento di rete
(1) Cavo d'alimentazione di rete
(2) Angolo per il collegamento a vite del cavo
