– Caricatore della cinghia SL da 3x8mm
SL significa shutterless, quindi senza copertura CO. La mancanza di pezzi meccanici non ne-
cessari fa sì che si riducano le spese d'acquisto e di manutenzione per questo caricatore. 1
– Riconoscimento dei punti d'impiombatura per i caricatori della cinghia S
Il dispositivo automatico può essere munito in via extra anche del riconoscimento dei punti
d'impiombatura per i caricatori della cinghia S.
– Scambiatore automatico di vassoi
Lo scambiatore automatico di vassoi è agganciabile ai seguenti posti dei dispositivi automa-
tici di montaggio X2 e X3:
SIPLACE X2: posti 2 e 4
SIPLACE X3: posto 2
– LDU-X
La Linear Dipping Unit X (unità d'immersione lineare X) serve a immergere nel fondente com-
ponenti Flip Chip e CSP.
Manuale per l’uso SIPLACE serie X 1 Introduzione
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 1.1 Descrizione della macchina
25
1.1.6 Numero di serie del dispositivo automatico
Il numero di serie del dispositivo automatico si può trovare in due punti.
– Senza zeri davanti, p.e. B-1, il numero di serie è fissato sul lato sinistro del telaio della mac-
china sul lato dell'innesto pneumatico (vedi la Pos. 1 nella Fig. 1.1 - 2
).
– Preceduto da zeri, p.e. B-001, il numero di serie è punzonato nella targhetta (vedi la Pos. 2
nella Fig. 1.1 - 2
).
1

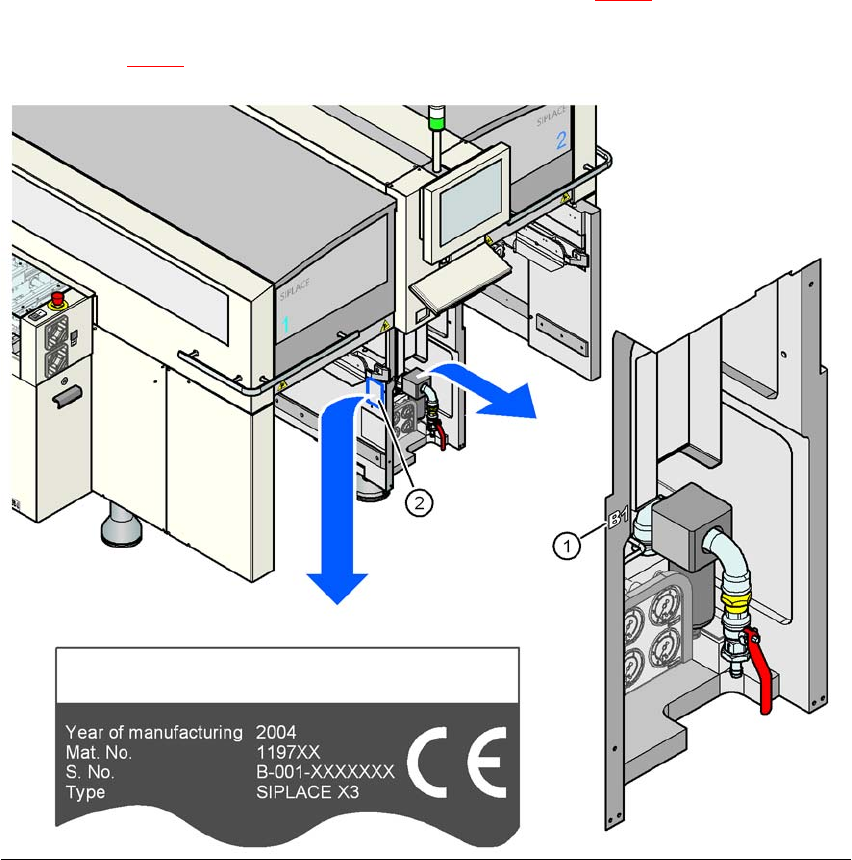

Fig. 1.1 - 2 Punti contrassegnati dal numero di serie nel dispositivo automatico
1 Introduzione Manuale per l’uso SIPLACE serie X
1.1 Descrizione della macchina A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
26
1.1.7 Dichiarazione di conformità dell'UE
Il prodotto/l'apparecchio descritto a seguito 1
Marca: Dispositivo automatico di montaggio
Tipo: SIPLACE X2 SIPLACE X3 SIPLACE X4
Articolo n.: 00119700 00119750 00119780 1
del produttore
ASM A
ssembly Systems GmbH & Co. KG
Rupert-Mayer-Str. 44
81379 München 1
è conforme alle disposizioni e norme della dichiarazione di conformità UE fornita.
1.1.8 Uso conforme alle finalità
Questo prodotto può essere usato solo per i casi d'utilizzo previsti nei cataloghi e nelle descrizioni
tecniche, ovvero per il montaggio di componenti SMD e solo in associazione con altri apparecchi
esterni e componenti consigliati o autorizzati da ASM AS. Qualsiasi altro tipo d'utilizzo che
esuli dagli scopi previsti non è da considerare conforme.
In caso di uso non conforme alle finalità, ASM AS non si assume alcuna responsabilità per
eventuali danni e alcuna garanzia di funzionamento corretto e funzionale dei componenti.
Fa parte dell'utilizzo conforme anche il rispetto di tutte le avvertenze contenute nel manuale per
l'uso.
Il funzionamento corretto e sicuro del prodotto ha come presupposto trasporto, immagazzina-
mento, installazione e montaggio conformi ed un uso e manutenzione accurati.
1.1.9 Uso non conforme alle finalità
In caso d'uso non conforme del prodotto possono presentarsi sia pericoli per le persone e la vita
che danni alle cose. Per questo motivo è vietato l'uso non conforme alle finalità. In caso di uso
non conforme alle finalità, ASM AS non si assume alcuna responsabilità per eventuali danni
e alcuna garanzia di funzionamento corretto e funzionale dei componenti.
Fanno parte dell'uso non conforme alle finalità del dispositivo automatico per esempio:
– la messa in funzione del dispositivo automatico di montaggio con dispositivi di sicurezza
disattivati o eliminati.
– montaggio di componenti non conformi alle specifiche autorizzate
– uso di convogliatori di componenti non autorizzati
