Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.2 Infrastruttura del punto d'installazione
251
4.2.3.4 Allacciamento del cavo d'alimentazione di rete
4

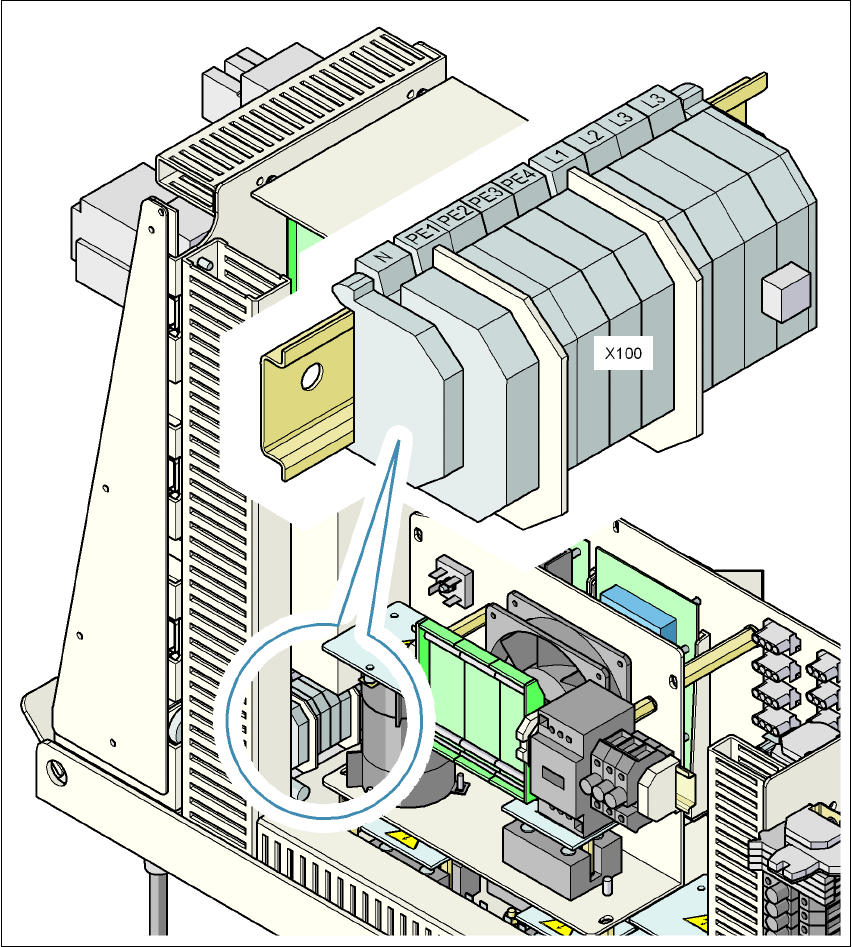

Fig. 4.2 - 4 Area del morsetto per l'allacciamento del cavo di collegamento di rete
(L1) Fase della corrente trifase
(L2) Fase della corrente trifase
(L3) Fase della corrente trifase
(N) Conduttore neutro
(PE) Conduttore di protezione PE1, PE2, PE3, PE4
(X100) Area del morsetto
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.2 Infrastruttura del punto d'installazione A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
252
→ Attaccare una boccola terminale del filo ad ogni estremità del filo.
→ Staccare il dado dal collegamento a vite del cavo dell'angolo (Pos. 2 nella Fig. 4.2 - 3
, pagina
250
).
→ Aprire il collegamento a vite del cavo dell'angolo.
→ Far passare il cavo d'alimentazione di rete dal collegamento a vite del cavo dell'angolo fino
all'area del morsetto X100 (vedi X100 nella Fig. 4.2 - 4
, pagina 251).
→ Attaccare il cavo e far sì che il raggio di piegatura sia abbastanza grande. Non si possono
piegare i fili.
→ Chiudere il collegamento a vite del cavo dell'angolo (Pos. 2 nella Fig. 4.2 - 3
, pagina 250) e
stringere bene a mano il dado.
4.2.3.5 Controllare gli allacciamenti nel lato primario del trasformatore di corrente
trifase T1
Il lato primario del trasformatore di corrente trifase T1 deve essere configurato per la rispettiva
tensione d'alimentazione.
→ Controllare quindi nella morsettiera (vedi la Fig. 4.2 - 5
) se il lato primario del trasformatore
di corrente trifase è allacciato correttamente per la rispettiva tensione d'alimentazione.
4

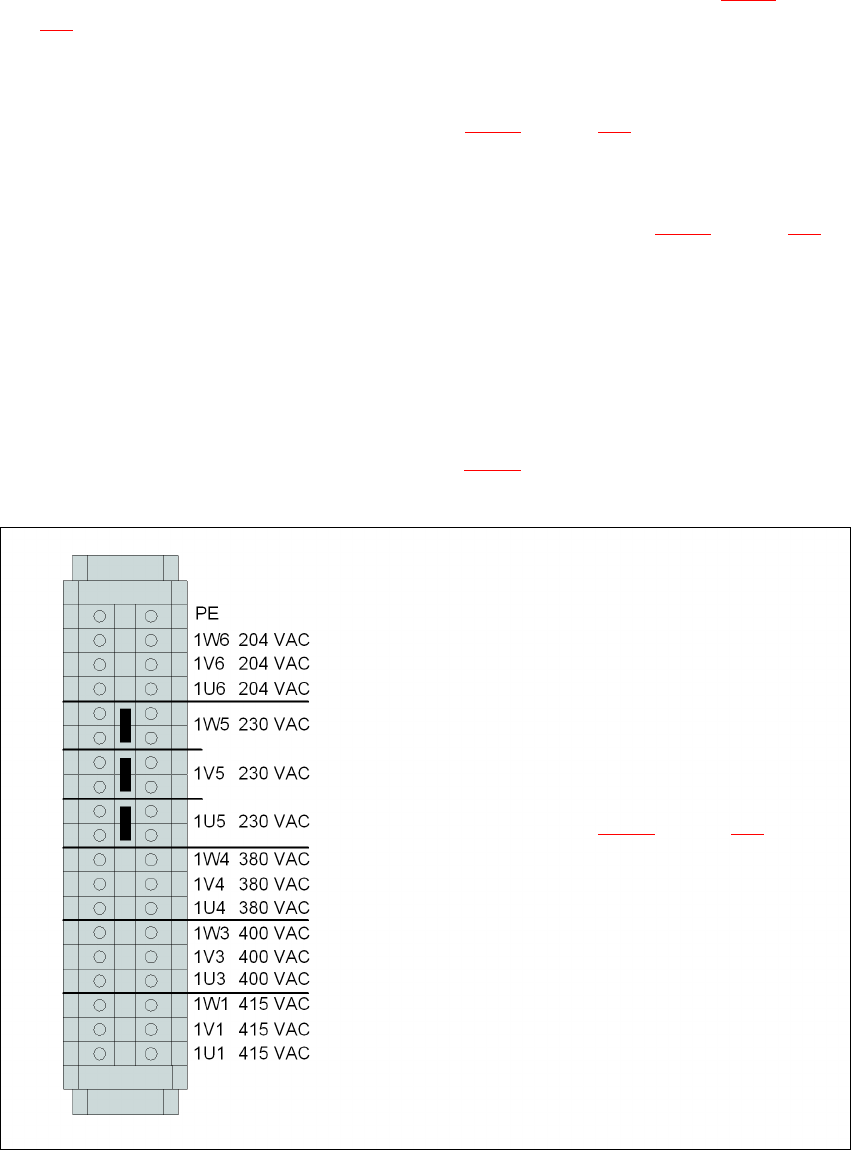

Fig. 4.2 - 5 Area dei morsetti del lato primario del trasformatore di corrente trifase T1
Per la posizione dell'area dei morsetti vedi
la Pos. 3 nella Fig. 4.2 - 6
, pagina 253
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.2 Infrastruttura del punto d'installazione
253
ISTRUZIONE 4
Le reti d'alimentazione giapponesi (3 x 200 V CA) e quelle degli USA (3 x 208 V CA) vengono
allacciate ai morsetti per 3 x 204 V CA.
4
4
4
4
Fig. 4.2 - 6 Posizione dell'area dei morsetti con allacciamenti primari del trasformatore di corrente trifase T1
(1) Trasformatore di corrente trifase T1
(2) Cartello con schema degli allacciamenti del lato primario
(3) Area dei morsetti con allacciamenti primari del trasformatore di corrente trifase T1
