Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico 257 4.3.4 Preimpost azione dell'…
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
256
4.3.3 Attrezzi e dispositivi ausiliari
Per l'impostazione delle altezze del dispositivo automatico sono necessari i seguenti attrezzi e di-
spositivi ausiliari:
– Chiave per forca SW 36, articolo no. 00096286-01
Larghezza di chiave 36 per la vite di regolazione M24x2x120 per la regolazione dell'al-
tezza dei piedi della macchina 4
– Chiave a dente 135 - 145 per la regolazione dei piedi centrali della macchina
Articolo no. 00376519-xx 4
– Chiave semplice SW 65, articolo no. 00353827-01
Larghezza della chiave 65 per il controdado esagonale M24 nel piede centrale della mac-
china 4
– Chiave esagona, misura 10, articolo no. 00373926-01
per viti ad esagono cavo M12x80 per il fissaggio dei distanziatori dei piedi centrali della
macchina 4
– Chiave esagona, misura 19, articolo no. 00373928-01
per la vite ad esagono cavo M24x90 per il fissaggio provvisorio dei morsetti dei quattro
piedi esterni della macchina 4
– Chiave torsiometrica con spina esagonale, misura 19, momento torcente di serraggio 130
Nm
per il montaggio definitivo dei quattro piedi esterni della macchina
– Elevatore a forca
Lunghezza della forca: Min. 1800 mm 4
Forza portante Min. 6000 kg 4
Larghezza della forca: Vedi Fig. 4.3 - 1
, pagina 257 4
– Livella a bolla d'aria della macchina:Precisione 0,02 mm/m
– Sistema di trasporto a cuscini d'aria:SIPLACE HSxx, articolo no. 00119002-xx
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
257
4.3.4 Preimpostazione dell'altezza di trasporto del circuito stampato
→ Spingere la forca dell'elevatore a forca sotto il dispositivo automatico, come raffigurato nella
Fig. 4.3 - 1
.
4

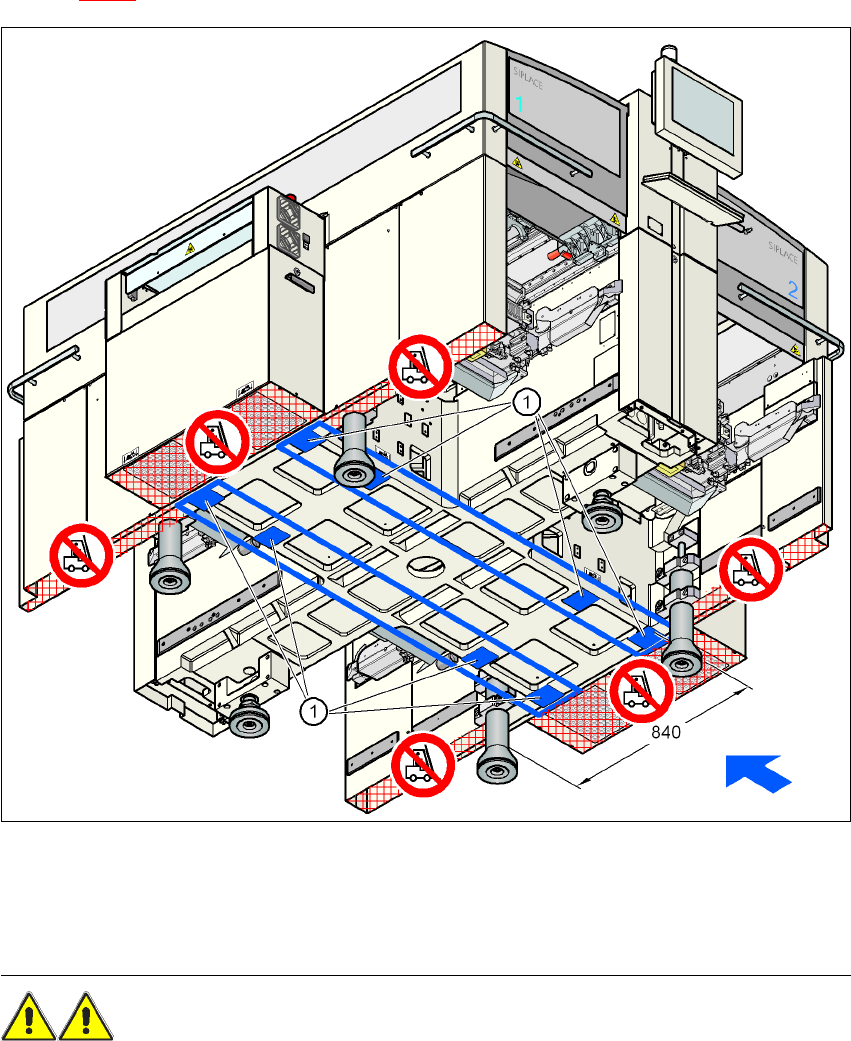

Fig. 4.3 - 1 Superfici d'appoggio - forca parallela alla direzione di trasporto del circuito stampato
(1) Superfici d'appoggio per la forca dell'elevatore a forca
AVVERTENZA 4
Prima di sollevare il dispositivo automatico, rispettare assolutamente i seguenti punti per evitare
danni irreversibili alla macchina:
– La forca deve essere aperta solo fino al punto da trovarsi sempre dentro l'area dei due piedi
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
258
della macchina (per le superfici d'appoggio consultare la Fig. 4.3 - 1, pagina 257). La distanza
dei piedi della macchina è di 776 mm. È espressamente vietato allargare la distanza della
forca in modo tale da sollevare il dispositivo automatico nelle parti laterali del telaio della mac-
china. Ne conseguirebbe la deformazione del telaio della macchina.
→ Accertarsi di applicare uniformemente il peso sulla forca quando si solleva il dispositivo au-
tomatico. Una base solida tra la forca ed il dispositivo automatico impedisce il rovesciamento
del dispositivo automatico quando lo si solleva. In questo modo si può evitare di applicare
peso solo su un lato dei piedi della macchina, che causerebbe la deformazione del fissaggio
dei piedi della macchina. È consigliabile che un'altra persona osservi il sollevamento del di-
spositivo automatico e garantisca che quest'ultimo non si rovesci sul lato quando lo si solleva
con l'elevatore a forca.
→ Sollevare il dispositivo automatico con l'elevatore a forca di circa 35 cm, eviterete così ogni
rischio di ferite ai piedi, se i piedi della macchina si abbassano per errore.
Il dispositivo automatico è appoggiato su 6 piedi.
– 4 piedi esterni della macchina (Pos. 1 nella Fig. 4.3 - 3
, pagina 259)
I piedi esterni della macchina sono disponibili in due modelli: 4
– piede esterno della macchina per l'altezza di trasporto CS di 830 mm, lunghezza 369
mm, articolo no. 03041008-01 (Pos. 1 nella Fig. 4.3 - 2
)
– piede esterno della macchina per le altezze di trasporto 900, 930 e 950 mm,
lunghezza 439 mm, articolo no. 03000890-02 (Pos. 2 nella Fig. 4.3 - 2
)
– 2 piedi centrali della macchina (Pos. 2 nella Fig. 4.3 - 3
, pagina 259) con 2 distanziatori (Pos.
3 e Pos. 4 nella Fig. 4.3 - 3
, pagina 259) per la regolazione delle altezze, se necessario.
4

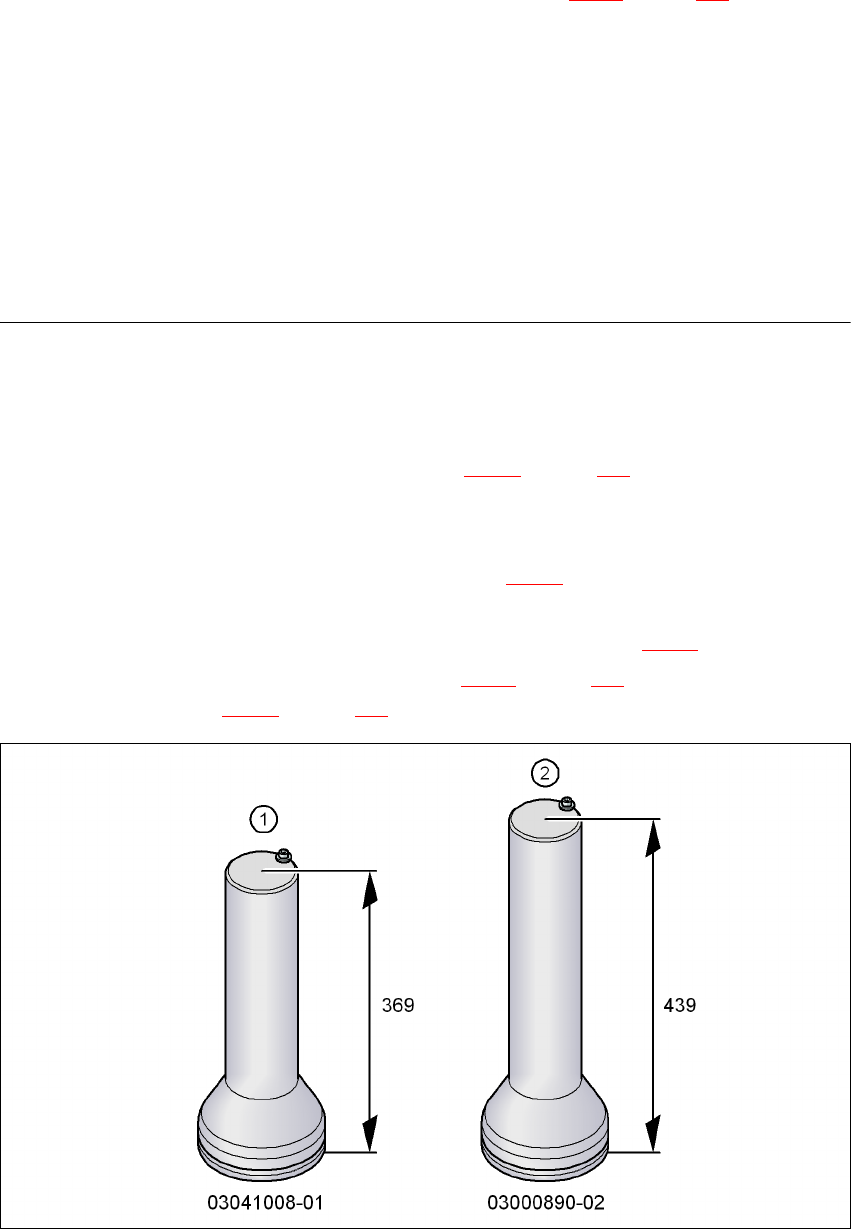

Fig. 4.3 - 2 Piedi esterni della macchina - due versioni (misure in millimetri)
