4.3.5 Montaggio dei set d'installazione nel telaio della macchina
4.3.5.1 Montaggio del set d'installazione nel lato d'uscita del CS
Alla consegna del dispositivo automatico, il set d'installazione nel lato d'uscita del CS e del tra-
sporto d'uscita del CS sono smontati. Per il montaggio del set d'installazione nel lato d'uscita del
CS procedere nel modo indicato a seguito:
– Montaggio del trasporto d'uscita
vedi sezione 4.3.6, pagina 265
– Montaggio del set d'installazione nel lato d'uscita del CS vedi sezione 4.3.7, pagina 266
– Installazione dell'unità dell'asse vedi sezione 4.3.8, pagina 272
– Montaggio della spia di segnalazione vedi sezione 4.3.13, pagina 293
– Integrare il dispositivo automatico nella linea vedi sezione 4.3.16, pagina 301
– Regolazione definitiva del dispositivo automatico vedi sezione 4.3.17, pagina 304
4.3.5.2 Montaggio del set d'installazione nel lato d'entrata del CS
Se per motivi di trasporto era smontato anche il set d'installazione del lato d'entrata del CS, prima
d'integrare nella linea il dispositivo automatico (vedi sezione 4.3.16
, pagina 301) dovete eseguire
anche le seguenti fasi di lavoro:
– Montaggio del trasporto d'entrata
vedi sezione 4.3.9, pagina 280
– Montaggio del set d'installazione nel lato d'entrata del CS vedi sezione 4.3.10, pagina 282
– Installare l'unità box-PC vedi sezione 4.3.11, pagina 287
– Installazione dell'unità dell'asse vedi sezione 4.3.12, pagina 291
– Montaggio della spia di segnalazione vedi sezione 4.3.13, pagina 293
– Integrare il dispositivo automatico nella linea vedi sezione 4.3.16, pagina 301
– Regolazione definitiva del dispositivo automatico vedi sezione 4.3.17, pagina 304
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
265
4.3.6 Montaggio del trasporto d'uscita
4.3.6.1 Attrezzi
– Chiave esagona, DIN 911, set
– Cacciavite a croce, dimensioni 1
4.3.6.2 Montaggio
4

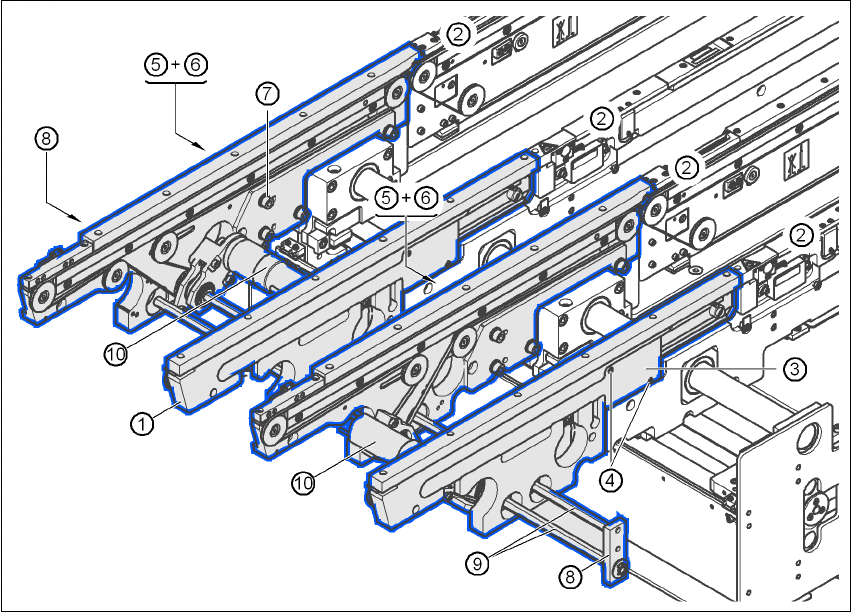

Fig. 4.3 - 7 Trasporto d'uscita - trasporto doppio
(1) Fianco, trasporto d'uscita
(2) Fianco, trasporto di lavorazione 2
(3) Rivestimento dei cavi 20 x 200
(4) Vite a testa svasata, ISO 7046, M3x6, 2 unità per rivestimento dei cavi
(5) Rivestimento dei cavi 20 x 310
(6) Vite cilindrica DIN 912, M3x5, 1 unità per rivestimento dei cavi
(7) Vite cilindrica DIN 912, M6x16, e disco, 4 unità per fianco
(8) Guida dell'albero esagonale
(9) Albero esagonale (trasporto semplice: uno, trasporto doppio: due)
(10) Unità motrice
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
266
→ Smontare i rivestimenti dei cavi (Pos. 3 e 5 nella Fig. 4.3 - 7, pagina 265) dai fianchi (Pos. 1
nella Fig. 4.3 - 7
, pagina 265) del trasporto d'uscita.
→ Accostare accuratamente il fianco (pos. 1 nella Fig. 4.3 - 7
, pagina 265) al fianco del trasporto
di lavorazione (pos. 2 nella Fig. 4.3 - 7
, pagina 265).
ATTENZIONE 4
Accertarsi di non tagliare cavi dei relè fotoelettrici o dei motori d'azionamento.
→ Fissare ogni cavo con 4 viti cilindriche M6x16 ed i relativi dischi (Pos. 7 nella Fig. 4.3 - 7
, pa-
gina 265
).
→ Collegare i cavi elettrici di relè fotoelettrici e motori d'azionamento.
→ Fissare i rivestimenti dei cavi (pos. 3 e 5 nella Fig. 4.3 - 7
, pagina 265).
→ Inserire l'albero esagonale (Pos. 9 nella Fig. 4.3 - 7
, pagina 265) nell'unità motrice (Pos. 10
nella Fig. 4.3 - 7
, pagina 265).
→ Accertarsi che l'albero esagonale (Pos. 8 nella Fig. 4.3 - 7
, pagina265) indichi sempre il lato
di trasporto al quale è fissata l'unità motrice (Pos. 10 nella Fig. 4.3 - 7
, pagina 265).
4.3.7 Montaggio del set d'installazione nel lato d'uscita del CS
4.3.7.1 Attrezzi
– Chiave esagona, DIN 911, set
– Chiave della macchina
