Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
281
→ Smontare i rivestimenti dei cavi (pos. 3 e 5 nella Fig. 4.3 - 14, pagina 280) del trasporto d'en-
trata (pos. 1 nella Fig. 4.3 - 14
, pagina 280).
→ Accostare attentamente il fianco (pos. 1 nella Fig. 4.3 - 14
, pagina 280) al fianco del trasporto
di lavorazione (pos. 2 nella Fig. 4.3 - 14
, pagina 280).
ATTENZIONE 4
Accertarsi di non tagliare cavi dei relè fotoelettrici o dei motori d'azionamento.
→ Fissare ogni cavo con 4 viti cilindriche M6x16 ed i relativi dischi (Pos. 7 nella Fig. 4.3 - 14
,
pagina 280
).
→ Collegare i cavi elettrici di relè fotoelettrici e motori d'azionamento.
→ Fissare il rivestimento dei cavi (pos. 3 e 5 nella Fig. 4.3 - 14
, pagina 280).
→ Inserire l'albero esagonale (Pos. 9 nella Fig. 4.3 - 14
, pagina 280) nell'unità motrice (Pos. 10
nella Fig. 4.3 - 14
, pagina 280).
→ Accertarsi che l'albero esagonale (Pos. 8 nella Fig. 4.3 - 14
, pagina280) indichi sempre il lato
di trasporto al quale è fissata l'unità motrice (Pos. 10 nella Fig. 4.3 - 14
, pagina 280).
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
282
4.3.10 Montaggio del set d'installazione nel lato d'entrata del CS
4.3.10.1 Attrezzi
– Chiave esagona, DIN 911, set
– Chiave della macchina
4.3.10.2 Montaggio
4

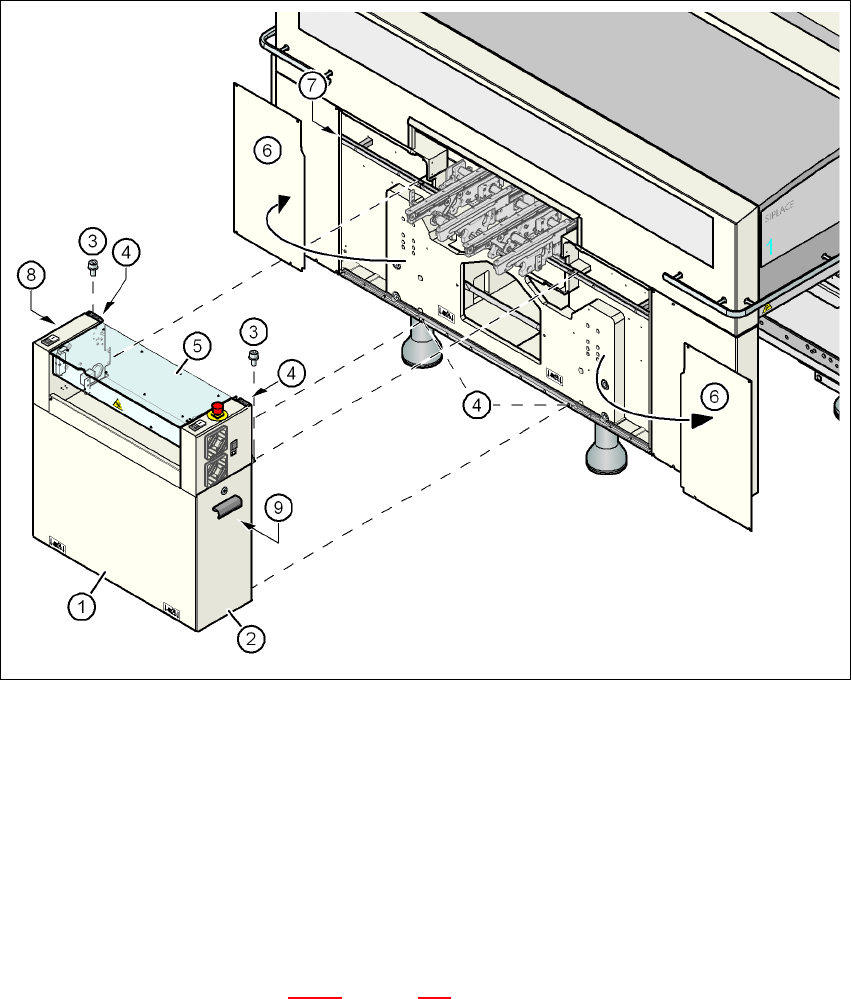

Fig. 4.3 - 15 Montaggio del set d'installazione nel lato d'entrata del CS
(1) Set di montaggio
(2) Porte
(3) Vite cilindrica DIN 912, M6x16 e disco
(4) Collegamento di messa a terra
(5) Rivestimento di trasporto
(6) Lamiera laterale, smontata
(7) Listello da innesto
(8) Unità box-PC (vedi sezione 4.3.11
, pagina 287)
(9) Unità dell'asse (X3, X4: portali 1 e 4)
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
283
→ Rimuovere le due lamiere laterali (pos. 6 nella Fig. 4.3 - 15, pagina 282).
ATTENZIONE 4
Non svitate subito le tre viti inferiori ma allentatele solamente per non far cadere la lamiera
laterale.
→ Staccare il cavo di terra dalla lamiera laterale.
→ Staccare le due porte (Pos. 2 nella Fig. 4.3 - 15
, pagina 282) dal set d'installazione (Pos. 1).
INDICAZIONE: 4
Per evitare danni, consigliamo che un'altra persona aiuti nel montaggio del set d'installa-
zione.
→ Poggiare l'unità del box-PC
a
(Pos. 8 nella Fig. 4.3 - 15, pagina 282) e l'unità dell'asse (Pos.
9 nella Fig. 4.3 - 15
, pagina 282) a lato del dispositivo automatico per avere spazio sufficiente
per il montaggio del set d'installazione (Pos. 1 nella Fig. 4.3 - 15
, pagina 282).
→ Accertarsi che i cavi d'allacciamento con l'unità box-PC ed unità dell'asse non siano tesi.
→ Sollevare il set di montaggio (pos. 1 nella Fig. 4.3 - 15
, pagina 282) sul telaio della macchina
e posizionarlo in modo tale che lo spigolo di montaggio poggi sul listello da innesto (pos. 7
nella Fig. 4.3 - 15
, pagina 282).
ATTENZIONE 4
Accertarsi che il set d'installazione non collida con l'albero esagonale del trasporto CS e che
venga piegato.
→ Fissare il set di montaggio con 4 viti a testa cilindrica M6x16 e dischi (pos. 3 nella Fig. 4.3 -
15, pagina 282).
a) Vedi sezione 4.3.11, pagina 287
