4.3.10.7 Installazione della lamiera di protezione antinserimento "sotto"
I dispositivi automatici vengono forniti solo con una lamiera di protezione antinserimento "sotto".
Se si montano i dispositivi automatici all'interno di una linea, viene meno la lamiera di protezione
antinserimento tra i trasporti d'entrata e d'uscita direttamente adiacenti.
AVVERTENZA 4
Montare sostanzialmente la lamiera di protezione antinserimento "sotto" (articolo no. 03045426-
01) sempre nel lato d'entrata del primo dispositivo automatico e nel lato d'uscita dell'ultimo dispo-
sitivo automatico di una linea con 4 viti ad esagono cavo M4x12. In questo modo s'impedisce
che il personale inserisca le mani nell'interno del dispositivo automatico senza essere autoriz-
zato.
4

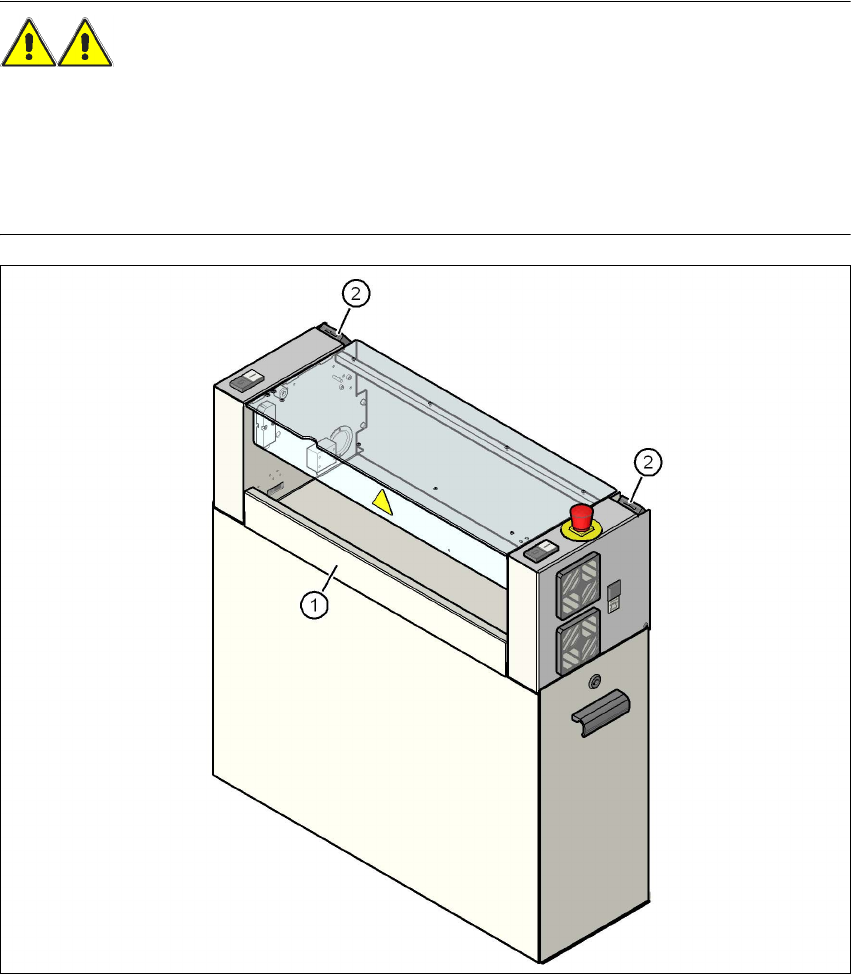

Fig. 4.3 - 17 Montare la lamiera di protezione antinserimento "sotto" nel lato d'uscita del CS
(1) Lamiera di protezione antinserimento "sotto", articolo no. 03045426-xx
(2) Interruttore delle cappe di protezione
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
287
4.3.11 Installare l'unità box-PC
4.3.11.1 Unità box-PC - punti di collegamento elettrici
4
Fig. 4.3 - 18 Unità box-PC , lato anteriore - collegamento della spina
Sollevamento USB
Ethernet Switch
(opzione sensore 3D)
Videomultiplexer
Calcolatore di comando
Controller della macchina
Opzione calcolatore con sensore 3D
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
288
4
Fig. 4.3 - 19 Unità box-PC, lato posteriore - collegamento della spina
Sollevamento USB
Tasto Ethernet
(opzione sensore 3D)
Convertitore DC/DC
Calcolatore di comando
Controller della macchina
Opzione calcolatore con sensore 3D
Distributore di tensione box-PC
