4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X 4.3 Installazione del dispositivo automatico A par tire dalla versione di software SR .605.xx Edizione 07 /2008 IT 288 4 Fig. 4.3 - 19 Unit à box- PC…
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
287
4.3.11 Installare l'unità box-PC
4.3.11.1 Unità box-PC - punti di collegamento elettrici
4

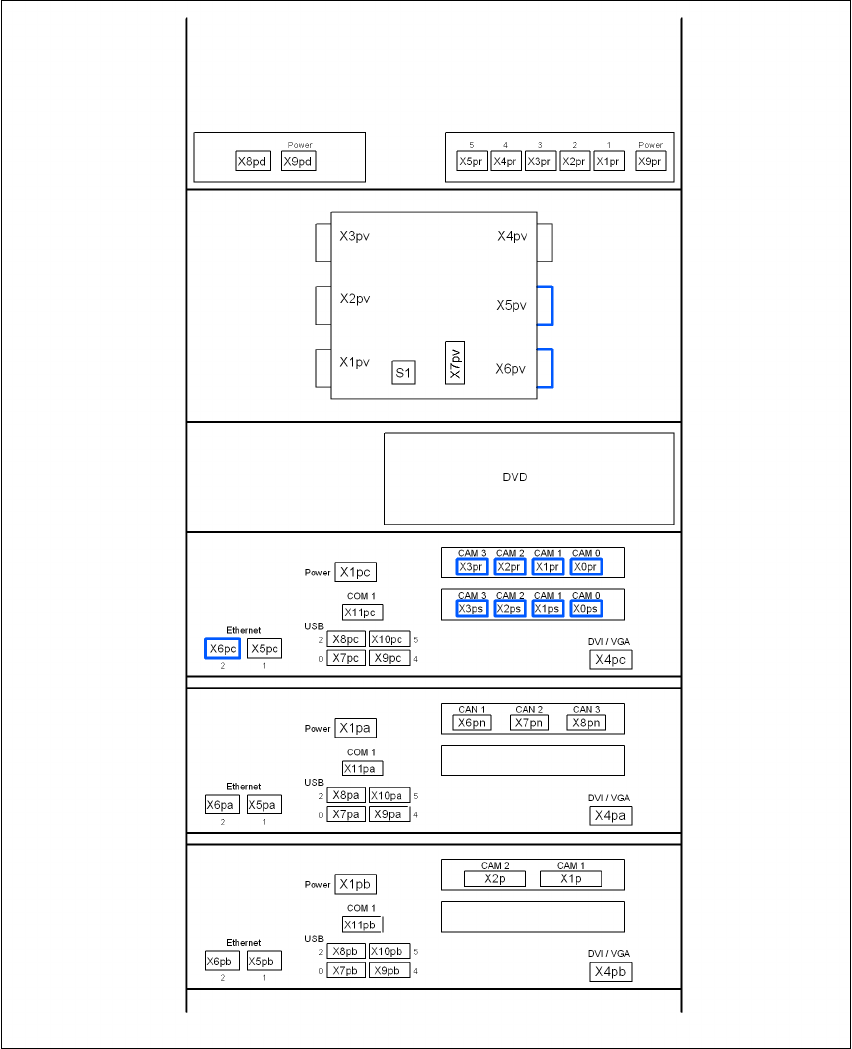

Fig. 4.3 - 18 Unità box-PC , lato anteriore - collegamento della spina
Sollevamento USB
Ethernet Switch
(opzione sensore 3D)
Videomultiplexer
Calcolatore di comando
Controller della macchina
Opzione calcolatore con sensore 3D
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
288
4
Fig. 4.3 - 19 Unità box-PC, lato posteriore - collegamento della spina
Sollevamento USB
Tasto Ethernet
(opzione sensore 3D)
Convertitore DC/DC
Calcolatore di comando
Controller della macchina
Opzione calcolatore con sensore 3D
Distributore di tensione box-PC
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
289
4.3.11.2 Unità box-PC X2, X3 e X4 - collegamenti a spina del lato anteriore
4
→ Controllare anche i seguenti collegamenti a spina:
4
Unità box-PC, lato
anteriore
(Fig. 4.3 - 18
, pagina 287)
Spina
Cavo d'allacciamento Istruzione
Spina Cavo
X0pr
a
X0pr 03009778 Inserire fino ad arresto
X1pr
a
X1pr 03009838 Inserire fino ad arresto
X2pr
a
X2pr 03009755 Inserire fino ad arresto
X3pr
a
X3pr 03009756 Inserire fino ad arresto
X0ps
a
X0ps 03009798 Inserire fino ad arresto
X1ps
a
X1ps 03009818 Inserire fino ad arresto
X2ps
a
X2ps 03009757 Inserire fino ad arresto
X3ps
a
X3ps 03009758 Inserire fino ad arresto
X6pc X6pc 03010478 Inserire fino ad arresto
X5pv X5pv 03051749 Fissare con viti
X6pv X6pv 03051750 Fissare con viti
a) Questa spina è prevista per le videocamere.
Unità box-PC, lato anteriore
(Fig. 4.3 - 18
, pagina 287)
Spina
Spina Cavo
X1pa X4rz (lato posteriore box-PC) 03050908-W2
X1pc X4rz (lato posteriore box-PC) 03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd X2rz (lato posteriore box-PC) 03052633-W1
