4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
290
4.3.11.3 Unità box-PC X2, X3 e X4 - collegamenti a spina del lato posteriore
4
4
4.3.11.4 Montaggio dell'unità box-PC
→ Stabilire i collegamenti a spina del lato posteriore dell'unità box-PC (vedi la sezione 4.3.11.3,
pagina 290
).
→ Sollevare attentamente l'unità del box-PC sulla guida del set d'installazione.
→ Accertarsi di non schiacciare i cavi.
→ Spingere l'unità del box-PC nel set d'installazione fino al punto d'arresto.
→ Stabilire i collegamenti a spina del lato anteriore dell'unità box-PC (vedi la sezione 4.3.11.2
,
pagina 289
).
→ Fissare i cavi del lato anteriore con fascette per cavi.
→ Fissare l'unità del box-PC con la vite cilindrica.
→ Fissare il cavo di messa a terra alle porte (Pos. 2 nella Fig. 4.3 - 15
, pagina 282), come è
rappresentato nella Fig. 4.3 - 16
a pagina 285.
→ Bloccare le porte.
ISTRUZIONE 4
Nel dispositivo automatico X2 procedere con la Sezione 4.3.11.5
"Montare le lamiere laterali".
Nel dispositivo automatico X3 e X4 procedere con la Sezione 4.3.12
"Installazione dell'unità
dell'asse" di pagina 291.
4.3.11.5 Montare le lamiere laterali
→ Fissare il cavo di terra ad ogni lamiera laterale (Pos. 6 nella Fig. 4.3 - 15, pagina 282), come
è rappresentato nella Fig. 4.3 - 16
pagina 285.
Unità box-PC, lato
posteriore (Fig.
4.3 - 19
, pagina 288)
Prese
Cavo d'allacciamento Istruzione
Spina Cavo
PE1
Cavo anu-
lare
Cavo di messa a
terra
Fissare in base alla Fig. 4.3 - 16
,
pagina 285
X1rz X1rz 03051757 Inserire fino ad arresto
X3rz X3rz 03050907 Inserire fino ad arresto
X1pd X1pd 03051751 Inserire fino ad arresto
X2pd X2pd 03051752 Inserire fino ad arresto
X3pd X3pd 03051753 Inserire fino ad arresto
X4pd X4pd 03051754 Inserire fino ad arresto
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
291
→ Fissare la lamiera laterale con 6 viti cilindriche al telaio della macchina.
→ Proseguire con la sezione 4.3.13
"Montaggio della spia di segnalazione", pagina 293.
4.3.12 Installazione dell'unità dell'asse
4.3.12.1 Unità dell'asse X3, X4 (portale 1 e portale 4) - punti di collegamento elettrici
4

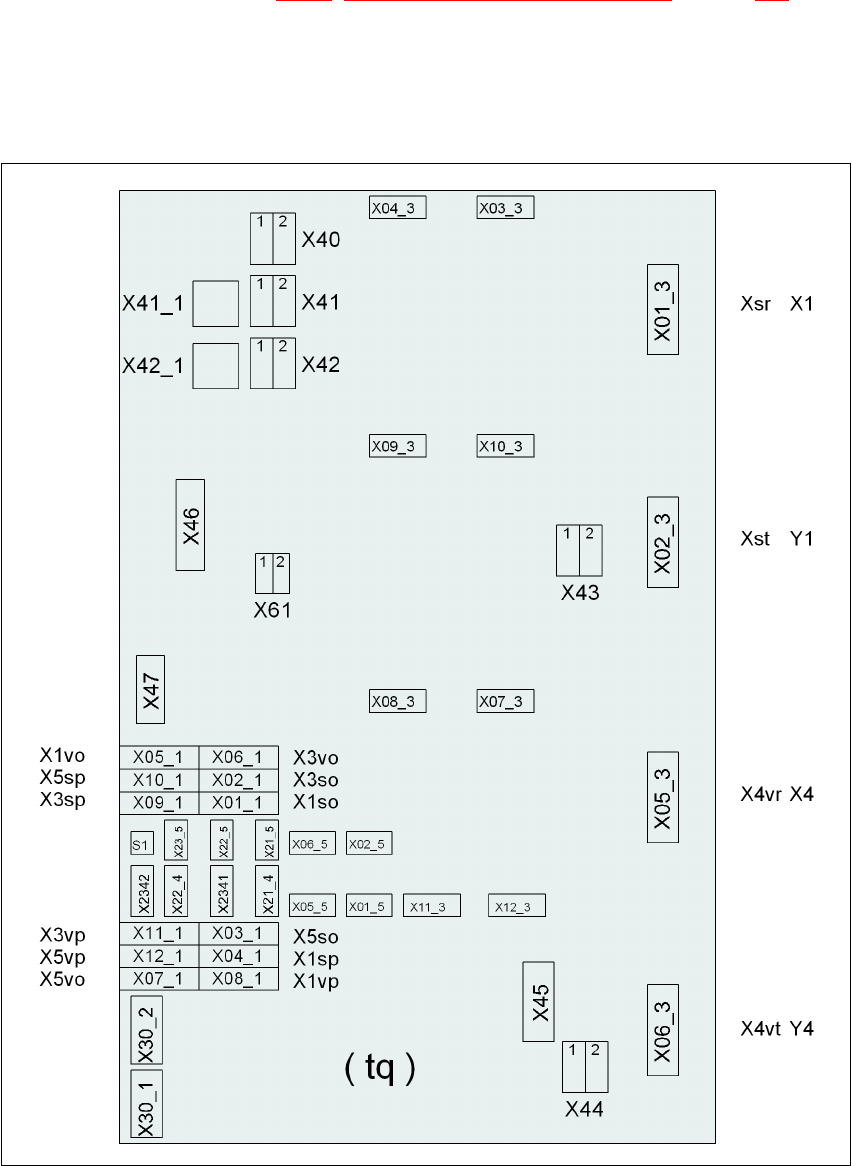

Fig. 4.3 - 20 Unità dell'asse X3, X4 (portale 1 e portale 4), lato posteriore - collegamento della spina
Spina
Spina
Spina
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
292
4.3.12.2 Unità dell'asse X3, X4 (portale 1 e portale 4) - collegamento della spina
→ Collegare i cavi elettrici secondo il seguente schema:
4
Unità dell'asse
Spina
Cavo d'allacciamento Istruzione
Spina Cavo
X41_1tq X41_1tq 03050919 Spingere la spina fino al punto d'arresto
X42_1tq X42_1tq 03050919 Spingere la spina fino al punto d'arresto
X45tq X45tq 03050920-W1 Spingere la spina fino al punto d'arresto
X46tq X46tq
03050920-W2
03050920-W3
Spingere la spina fino al punto d'arresto
X47tq X47tq
03050920-W4
03050920-W5
Spingere la spina fino al punto d'arresto
X01_3tq X4sr 03050881 Spingere la spina fino al punto d'arresto
X02_3tq X4st 03050882 Spingere la spina fino al punto d'arresto
X05_3tq X4vr 03050911 Spingere la spina fino al punto d'arresto
X06_3tq X4vt 03050912 Spingere la spina fino al punto d'arresto
X01_1tq X1so 03009771 Inserire fino ad arresto
X02_1tq X3so 03009772 Inserire fino ad arresto
X03_1tq X5so 03009773 Inserire fino ad arresto
X04_1tq X1sp 03009774 Inserire fino ad arresto
X05_1tq X1vo 03009831 Inserire fino ad arresto
X06_1tq X3vo 03009832 Inserire fino ad arresto
X07_1tq X5vo 03009833 Inserire fino ad arresto
X08_1tq X1vp 03009834 Inserire fino ad arresto
X09_1tq X3sp 03009775 Inserire fino ad arresto
X10_1tq X5sp 03009776 Inserire fino ad arresto
X11_1tq X3vp 03009835 Inserire fino ad arresto
X12_1tq X5vp 03009836 Inserire fino ad arresto
X03_3tq X03_3tq 03050883 Spingere la spina fino al punto d'arresto
X04_3tq X04_3tq 03050884 Spingere la spina fino al punto d'arresto
X07_3tq X07_3tq 03050913 Spingere la spina fino al punto d'arresto
X08_3tq X08_3tq 03050914 Spingere la spina fino al punto d'arresto
