4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X 4.3 Installazione del dispositivo automatico A par tire dalla versione di software SR .605.xx Edizione 07 /2008 IT 294 4 Fig. 4.3 - 21 Montaggio dell…
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
293
4
→ Controllare le posizioni dell'interruttore di S1
1: OFF
2: Non utilizzati
4.3.12.3 Montaggio dell'unità dell'asse X3, X4 (portale 1 e portale 4)
→ Sollevare attentamente l'unità dell'asse sulla guida del set d'installazione.
→ Accertarsi di non schiacciare i cavi.
→ Spingere l'unità dell'asse nel set d'installazione fino al punto d'arresto.
→ Fissare l'unità dell'asse con la vite cilindrica.
→ Inserire il rivestimento di macrolon.
→ Fissare il cavo di messa a terra alle porte (Pos. 2 nella Fig. 4.3 - 15
, pagina 282), come è
rappresentato nella Fig. 4.3 - 16
a pagina 285.
→ Bloccare le porte.
4.3.12.4 Montare le lamiere laterali
→ Fissare il cavo di terra ad ogni lamiera laterale (Pos. 6 nella Fig. 4.3 - 15, pagina 282), come
è rappresentato nella Fig. 4.3 - 16
pagina 285.
→ Fissare la lamiera laterale con 6 viti cilindriche al telaio della macchina.
4.3.13 Montaggio della spia di segnalazione
→ Collegare i cavi delle spie di segnalazione a quelli della macchina base.
→ Inserire la spia di segnalazione nel foro (pos. 2 nella Fig. 4.3 - 21
, pagina 294) finché il tubo
della spia di segnalazione sporge sufficientemente nel morsetto sottostante.
→ Stringere la vite ad esagono cavo che si trova sotto il foro (Pos. 3 nella Fig. 4.3 - 21
, pagina
294
).
X09_3tq X09_3tq 03050886 Spingere la spina fino al punto d'arresto
X10_3tq X10_3tq 03050885 Spingere la spina fino al punto d'arresto
X11_3tq X11_3tq 03050916 Spingere la spina fino al punto d'arresto
X12_3tq X12_3tq 03050915 Spingere la spina fino al punto d'arresto
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
Fissare
Unità dell'asse
Spina
Cavo d'allacciamento Istruzione
Spina Cavo
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
294
4

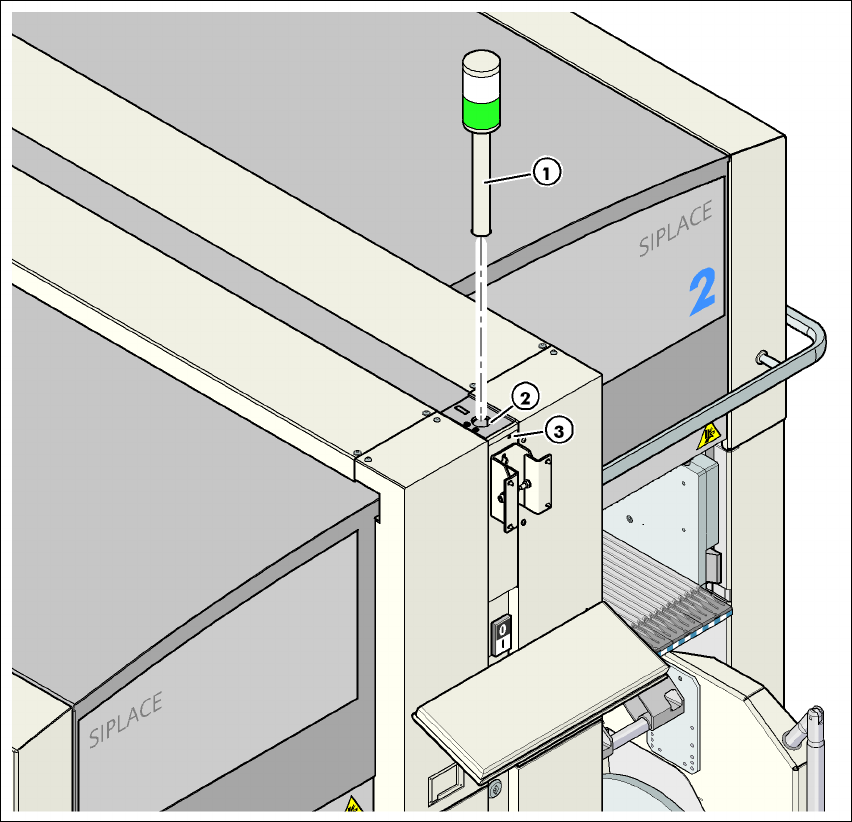

Fig. 4.3 - 21 Montaggio della spia di segnalazione
(1) Spia di segnalazione
(2) Foro per la spia di segnalazione
(3) Foro per la vite d'arresto
4.3.14 Fissare i monitor
→ Fissare i monitor e collegare i cavi.
→ Controllare i collegamenti dei cavi
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
295
4.3.15 Misure di distanza dei piedi della macchina e degli angoli fissi di trasporto CS
4.3.15.1 Misure di distanza dei piedi della macchina e dell'angolo destro fisso di
trasporto del trasporto singolo CS
4

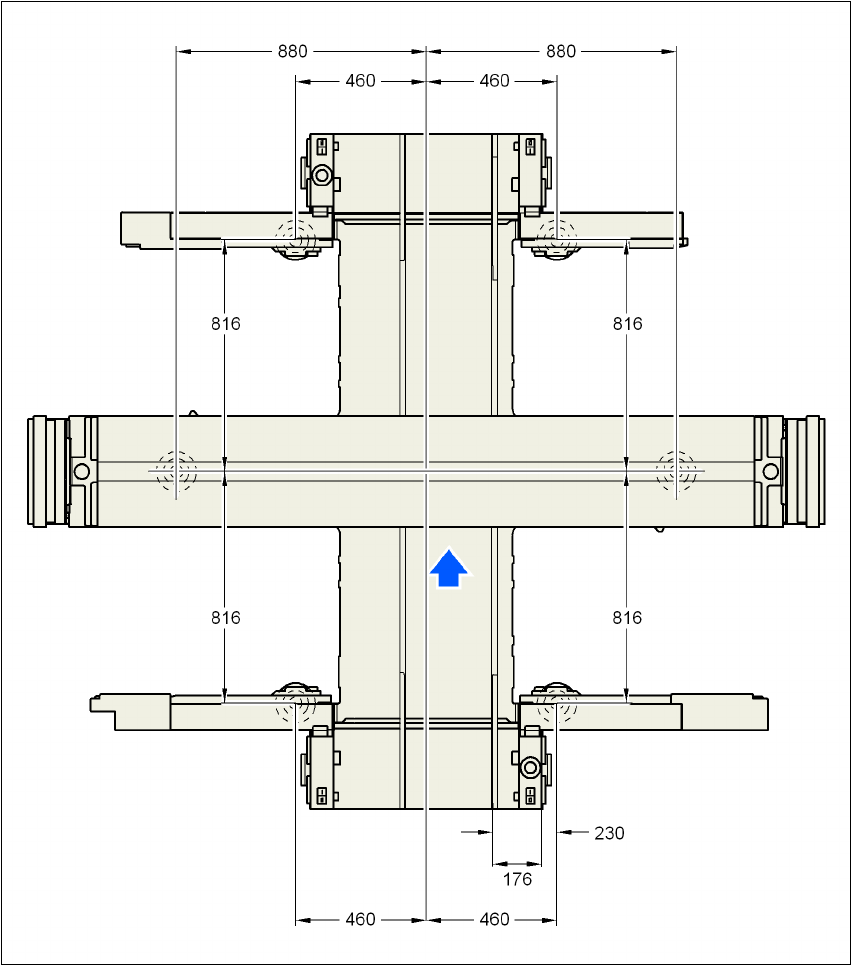

Fig. 4.3 - 22 Misure di distanza dei piedi della macchina e dell'angolo destro fisso di trasporto
del trasporto singolo CS in millimetri
